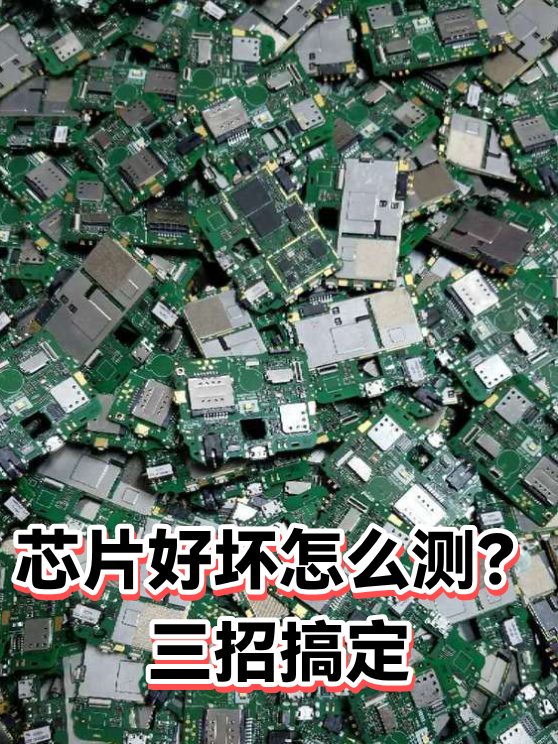

芯片好坏怎么测？三招搞定

一、基础外观检查：火眼金睛辨瑕疵

拿到芯片先别急着通电！用放大镜仔细观察引脚是否有氧化痕迹（发黑或发绿），焊盘是否平整无划痕，芯片表面是否有裂纹或烧焦痕迹。这些物理损伤就像芯片的“外伤”，往往意味着运输或存储过程中受过暴力对待。

• 引脚氧化：用棉签蘸酒精轻轻擦拭，若氧化层无法去除，说明金属层已受损

• 焊盘划痕：深度超过0.1mm可能影响焊接牢固度

• 表面裂纹：即使是头发丝粗细的裂缝，也可能导致内部电路断裂

二、电路测试：万用表探秘微观世界

给芯片做个“心电图”检查！用万用表测量电源引脚对地电阻（正常值通常在几百欧到几千欧之间），若阻值为0或无穷大，说明芯片内部已短路或断路。再测量关键信号引脚的电压值，与正常工作时的数据对比，波动超过10%就要警惕。

• 电源引脚测试：红表笔接VCC，黑表笔接GND，正常阻值应大于100Ω

• 信号引脚测试：用示波器观察波形，失真或缺失可能意味着功能异常

• 晶振测试：用频率计测量晶振输出，偏差超过0.5%会影响时钟信号稳定性

三、功能验证：让芯片跑个“马拉松”

理想测试是让芯片实际工作！连接最小系统电路（电源+晶振+复位电路），通过编程器写入测试程序，观察输出信号是否符合预期。对于存储类芯片，可以写入并读取测试数据，检查是否有坏块；对于处理器芯片，可以运行简单算法验证计算能力。

• 存储芯片：连续读写1000次，错误率应低于0.001%

• 处理器芯片：运行Dhrystone基准测试，性能波动不应超过5%

• 模拟芯片：输入阶跃信号，输出响应时间应在规格书范围内
