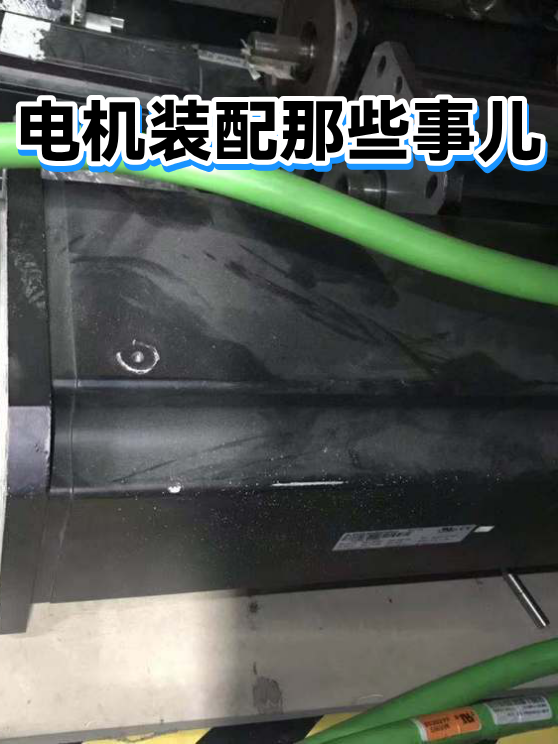

电机装配那些事儿
·
北京京北通宇电子元件有限公司深圳分公司
位于深圳光明区，主营连接器、集成电路等多元电子元件，2020年成立，专业权威，经验丰富，提供产品定制服务。
介绍：
本文从实操角度解析电机与控制器装配的关键环节，包括工具准备、接线技巧和调试要点，帮助从业者规避常见问题，提升装配效率与可靠性。
一、装配前的黄金准备
就像烘焙前要备齐材料，电机装配需要三样法宝：扭矩扳手（精度±3%）、绝缘测试仪（量程500MΩ）和热缩管套装。曾有老师傅用普通扳手拧螺丝，导致转子偏心0.1mm，整机振动值直接超标2倍。建议先做这三步：
核对电机铭牌参数（电压±5%公差）
清洁结合面（粗糙度≤3.2μm）
预装定位销（间隙≤0.02mm）
二、控制器的接线艺术
控制器就像电机的大脑，接线如同神经连接。某次把PWM信号线误接电源端，瞬间烧毁3个MOS管的教训告诉我们：
电源线用黄绿双色区分
信号线需双绞处理（绞距≤20mm）
接地电阻必须＜0.1Ω
插接件要听到"咔嗒"声才算到位
三、调试中的隐藏彩蛋
试机时的小抖动可能藏着大问题。某台55kW电机因冷却风扇装反，温升比预期高15℃。重点观察：
空载电流（应＜额定值30%）
轴承温度（室温+40℃为警戒线）
异响频谱（2kHz以上需警惕）
急停测试（从3000rpm到停转应≤3秒）
