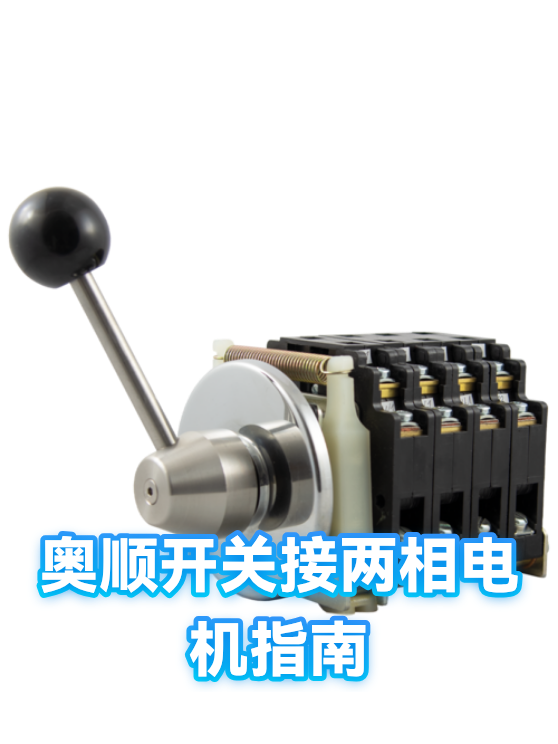

奥顺开关接两相电机指南

一、接线前的准备：工具与安全双保险接线前先准备好工具包：十字螺丝刀、剥线钳、绝缘胶带、万用表（可选）。重点检查开关和电机：确认开关的额定电流是否匹配电机功率（比如1kW电机配10A开关），观察电机接线盒是否有烧焦痕迹。安全方面要穿绝缘鞋，戴橡胶手套，用试电笔确认总电源已切断，最好在操作区域挂上“禁止合闸”警示牌。小技巧：用剥线钳时保留15mm铜芯，过短易虚接，过长可能短路。如果电机是二次使用，建议先用万用表测量绕组阻值（三相均衡且无短路才算合格）。## 二、三步完成接线：零火线对接有讲究1. 拆开电机接线盒：用螺丝刀拧开4个固定螺丝，取下盒盖后能看到3个接线柱（U/V/W）和接地端子（黄绿双色线）。2. 连接电源线：将火线（通常为棕色）接入开关的L端，零线（蓝色）接入N端。从开关的出线端分别引出两根线：一根接电机U柱，另一根接V柱（部分电机需交叉接线，可参考电机铭牌上的接线图）。3. 接地保护：把黄绿双色地线同时压在电机接地端子和开关的接地螺丝上，用螺丝刀紧固后拉扯确认牢固。特别注意：如果电机是电容启动式，还需额外连接启动电容（通常为黑色圆柱体），电容线一端接V柱，另一端接W柱（具体以电机说明书为准）。## 三、接线后检查：通电测试四步法1. 外观复查：确认所有接线柱无裸露铜丝，绝缘胶带包裹严密，接线盒盖已复位。2. 手动盘车：用手转动电机风叶，应能轻松旋转3圈以上且无卡滞感。3. 空载试运行：合上总电源，用试电笔确认开关进线端带电，按下启动按钮观察电机转向（如果反转，任意调换两根火线即可）。4. 负载测试：空载运行10分钟后，用手背贴近电机外壳（勿触碰接线柱），温度应不超过60℃（能停留3秒不烫手）。安全提醒：试运行期间人要站在电机侧方，避免轴伸端飞出杂物伤人。如果闻到焦糊味或听到异常声响，立即断电检查！
