TP2308-S芯片解析
·
深圳市芯齐壹科技有限公司
深圳市芯齐壹科技，地处福田区华强北，专营多种芯片等电子产品，2020年成立，专业权威，经验丰富，技术精湛。
介绍：
本文揭秘TP2308-S芯片的特性与应用场景，从基本功能到典型电路设计，带你全面了解这颗高性能信号处理芯片的独特优势。

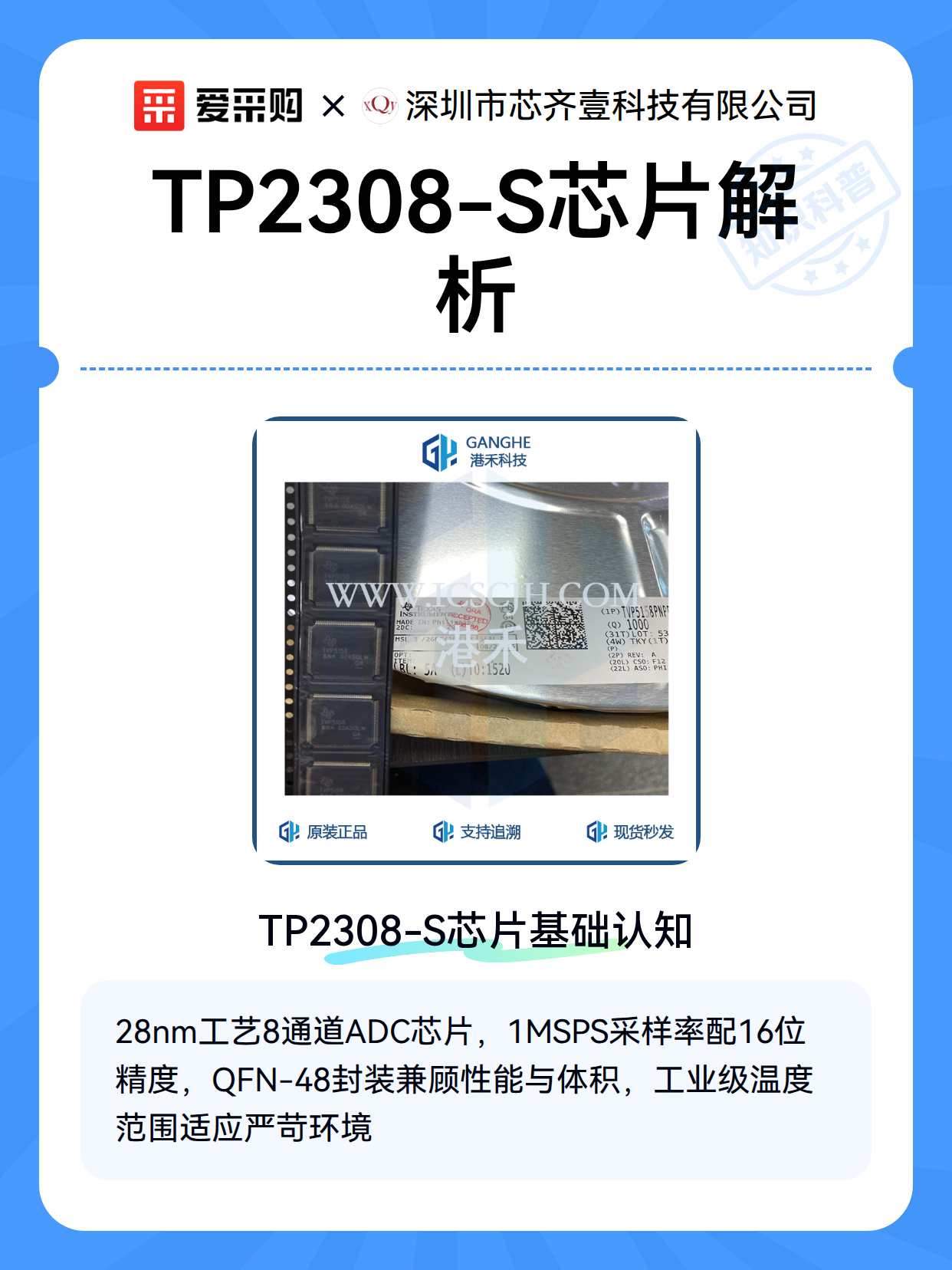

一、TP2308-S芯片基础认知
TP2308-S是专为信号处理设计的混合信号芯片，采用28nm工艺制程，核心特点是低功耗与高精度并行处理能力。其内置8通道16位ADC，采样率可达1MSPS，适用于需要多路信号同步采集的场景。封装形式多为QFN-48，工作温度范围覆盖-40℃至85℃。
二、三大典型应用场景
工业传感器阵列：同步处理8路应变片或温度传感器信号
医疗监护设备：心电/脑电信号的多通道采集与滤波
智能家居中枢：环境参数（温湿度/光照/空气质量）集中处理
三、设计注意事项
实际使用中需注意供电纹波控制在50mV以内，PCB布局时应将模拟与数字地分割。推荐在信号输入端添加π型滤波器，配合芯片内置的可编程增益放大器（PGA），能有效抑制高频干扰。休眠模式下功耗仅15μA，适合电池供电设备。
爱采购上有产品的详细资料，方便你参考选择。为你提供更加详细的信息参考～
