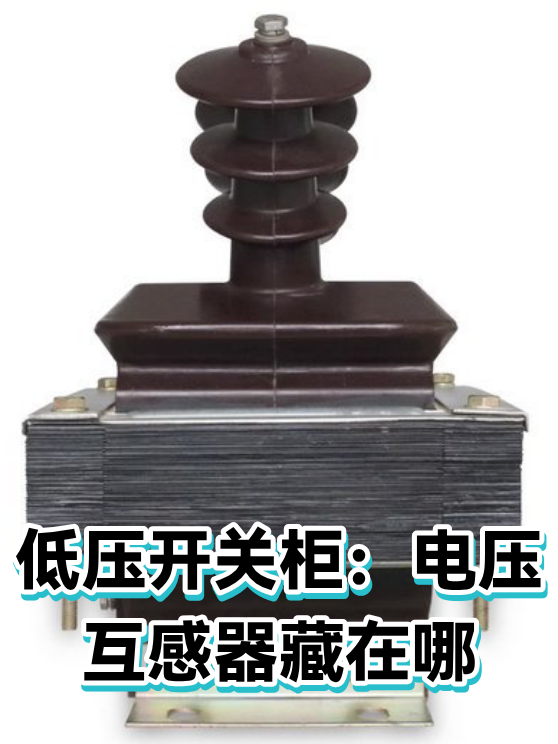

低压开关柜：电压互感器藏在哪

一、电压互感器的“核心据点”电压互感器在低压开关柜中通常占据两个关键位置：进线柜和出线柜。进线柜的互感器像“门卫”，负责监测主回路电压，为保护装置提供原始信号；出线柜的互感器则像“巡逻兵”，实时监控分支线路电压，确保用电设备安全运行。两者形成双重防护网，让电压波动无所遁形。* 进线柜位置：安装在主母线与断路器之间，紧贴进线端子排* 出线柜位置：位于馈出线路断路器下方，与电流互感器并排安装## 二、安装位置的“隐藏逻辑”为什么选择这两个位置？这背后藏着电气设计的精妙考量：1. 信号采集效率：进线柜位置能最早捕获电压变化，为保护装置争取0.1秒级的反应时间2. 空间优化：与断路器、熔断器形成“保护三角区”，减少二次回路布线长度3. 散热设计：出线柜位置利用断路器散热通道，避免互感器因长期运行过热有趣的是，某些紧凑型开关柜会将互感器集成在断路器内部，这种“嵌入式”设计让柜体体积缩小30%，但维护时需要整体拆卸断路器。## 三、选型与安装的“避坑指南”位置确定后，选型与安装同样讲究：* 容量匹配：1000kVA以下变压器建议选0.5级精度互感器，1000kVA以上需用0.2级* 接线方式：V/V接线适合三相平衡负载，Y/Y接线能监测零序电压* 安装禁忌：避免与大功率接触器共用支架，防止振动导致精度偏移实测数据显示，正确安装的互感器可使电压测量误差控制在±0.3%以内，而错误安装可能导致误差扩大至±2%，直接影响电能计量准确性。
