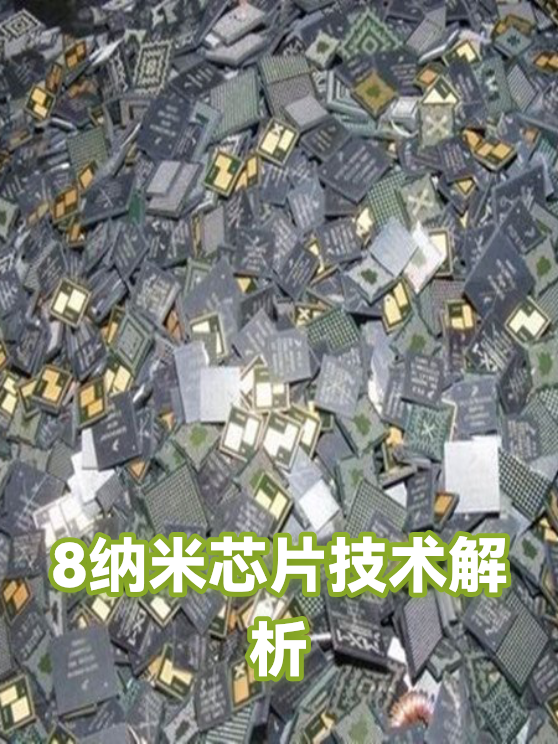

8纳米芯片技术解析
·
深圳市芯齐壹科技有限公司
深圳市芯齐壹科技，地处福田区华强北，专营多种芯片等电子产品，2020年成立，专业权威，经验丰富，技术精湛。
介绍：
本文深入解析8纳米芯片技术的工艺水平、性能特点及应用领域，帮助读者了解其在半导体行业中的定位与优势。
一、8纳米工艺的技术定位
8纳米芯片技术属于半导体制造的中高端节点，介于10纳米和7纳米之间。其晶体管密度约为每平方毫米4800万个，相比10纳米提升约20%。这种工艺采用FinFET立体结构，在性能和功耗之间取得平衡，适合中高性能计算需求。
二、性能与功耗表现
运算效率：相比10纳米工艺，8纳米在相同功耗下性能提升约15%
能耗控制：在相同性能下，功耗降低约30%
成本优势：比7纳米工艺制造成本低40%，具有更好的性价比
三、典型应用场景
8纳米技术广泛应用于移动设备、网络设备和部分计算领域：
中高端智能手机处理器
5G基带芯片
人工智能边缘计算设备
网络交换芯片
这种工艺在性能、功耗和成本三者间实现了较好的平衡。
