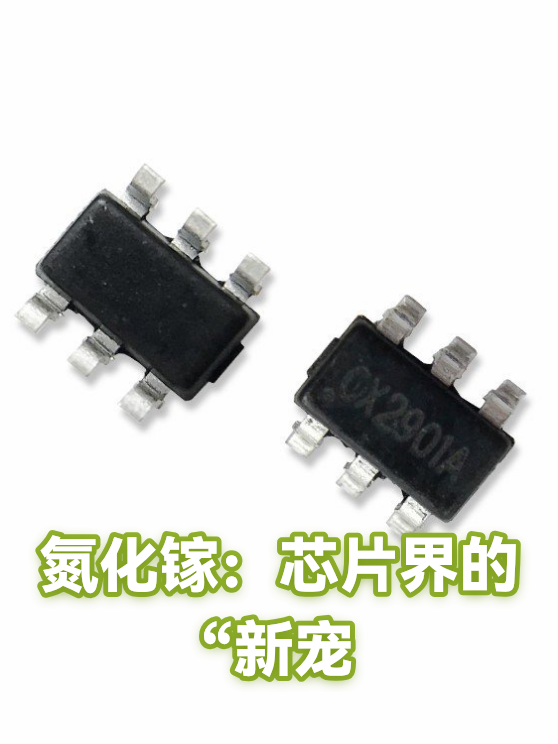

氮化镓：芯片界的“新宠

一、氮化镓：芯片界的“新晋网红”提到芯片，很多人第一反应是硅基材料，但氮化镓（GaN）正悄悄成为“新宠”。这种蓝黑色晶体材料，凭借比硅更宽的禁带宽度（3.4eV vs 1.1eV），让电子在芯片中“跑”得更快、更省电。简单来说，氮化镓就像给芯片装了“涡轮增压”，让性能直接飙升！## 二、从实验室到生活：氮化镓芯片的“超能力”氮化镓芯片的“超能力”体现在两个核心场景：1. 快充头：传统硅基充电头又大又重，而氮化镓芯片能让65W快充头做到只有口红大小，还能同时充手机、笔记本、平板，效率提升3倍！2. 5G基站：5G信号需要更高频段，普通芯片发热严重，氮化镓芯片的耐高温特性让基站体积缩小40%，能耗降低20%，信号覆盖更稳定。## 三、未来已来：氮化镓芯片的“无限可能”氮化镓芯片的潜力远不止于此：* 电动汽车：用氮化镓芯片替代传统硅基逆变器，能让电动车充电速度提升50%，续航增加10%。* 激光雷达：自动驾驶汽车的“眼睛”需要快速响应，氮化镓芯片能让激光雷达的探测距离从150米延长到300米。* 太空探索：氮化镓芯片在极端温度下依然稳定工作，未来可能成为火星探测器、卫星的核心部件。从手机快充到星际旅行，氮化镓芯片正在重新定义“小身材大能量”的科技美学！
