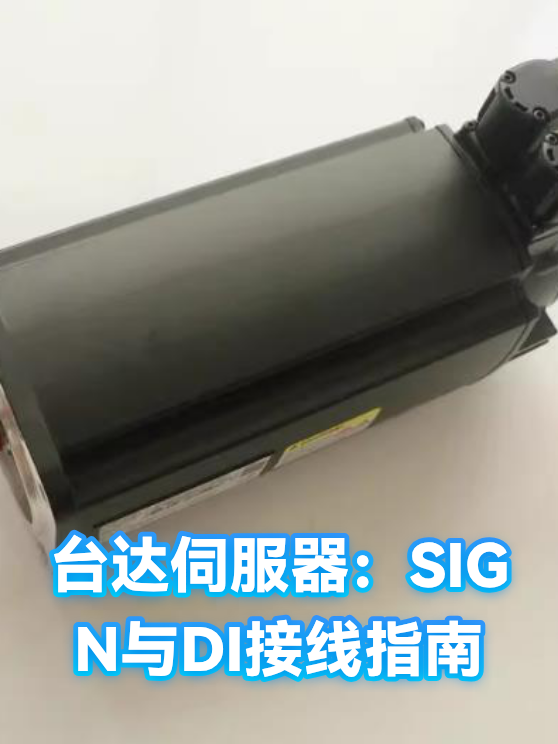

台达伺服器：SIGN与DI接线指南

一、接线基础：先搞懂SIGN和DI是什么

在台达伺服器的世界里，SIGN和DI就像两位默契的搭档：

• SIGN信号：这是伺服器的“心跳指示灯”，通过脉冲信号告诉控制器电机当前的运行状态（比如转速、方向），就像手机信号格显示网络强度一样直观。
• DI输入：全称Digital Input（数字输入），相当于伺服器的“开关接收器”，用来接收外部设备的控制指令（比如启动、停止、正反转），就像家里的智能开关接收手机APP指令。

关键区别：SIGN是输出信号（伺服器往外发），DI是输入信号（伺服器接收外界指令），两者方向相反但共同构成控制闭环。

二、接线四步法：手把手教你连对线

第一步：确认端口位置

打开伺服器外壳，找到标有“SIGN”和“DI”的接线端子排（通常在控制卡侧面），用手机拍照记录原始接线状态（防止接错后无法恢复）。

第二步：准备工具材料

需要：0.5mm²屏蔽线（抗干扰）、冷压端子（防松动）、万用表（测通断）、绝缘胶带（防短路）。

技巧：屏蔽线外层的金属网要单端接地（接伺服器金属外壳），避免形成“天线”引入干扰。

第三步：SIGN信号接线

1. 将屏蔽线一端压接冷压端子，插入伺服器“SIGN+”端子
2. 另一端接入控制器（如PLC）的脉冲输入端（通常标有“HSC”或“ENC”）
3. 屏蔽层接地（伺服器侧）

注意：如果控制器需要差分信号，需同时接入“SIGN-”端子形成双绞线。

第四步：DI输入接线

1. 外部开关（如按钮、限位传感器）一端接“DI+”端子
2. 另一端接“COM”公共端（部分型号需区分P24/0V）
3. 用万用表测试通断（按下开关时电阻应接近0Ω）

避坑：避免将24V电源直接接入DI端子，可能烧毁控制卡！

三、调试三原则：接完线别急着通电

原则1：先查线再上电

用万用表检查：

• SIGN线对地电阻＞1MΩ（防短路）
• DI开关通断正常（按下/松开电阻变化明显）

原则2：分步测试

1. 先单独测试SIGN信号：用示波器观察脉冲波形（频率应与电机转速成正比）
2. 再测试DI输入：手动操作开关，观察控制器是否收到正确指令

原则3：记录参数

在伺服器参数中设置：

• SIGN信号分频系数（匹配控制器计数能力）
• DI输入滤波时间（防止机械开关抖动误触发）

常见问题：

• 信号不稳？检查屏蔽线接地是否良好
• DI不响应？确认公共端电压是否匹配（P24/0V）
• 脉冲丢失？调整SIGN信号增益参数
