42铬钼钢焊接秘籍：焊条选对不裂

一、42铬钼钢的“脾气”与焊条选择

42铬钼钢是种“硬骨头”材料，强度高、韧性好，但焊接时容易因为热应力开裂。选焊条就像给“倔脾气”的材料找搭档，得选能抗裂的“软脾气”选手。推荐使用低氢型焊条（如J507、J506），这类焊条含氢量低，能有效减少焊接时的氢致裂纹风险。如果追求更高韧性，可选镍基焊条，但成本会高一些。记住：焊条直径别选太粗（建议3.2-4.0mm），细焊条能减少热输入，降低开裂几率。

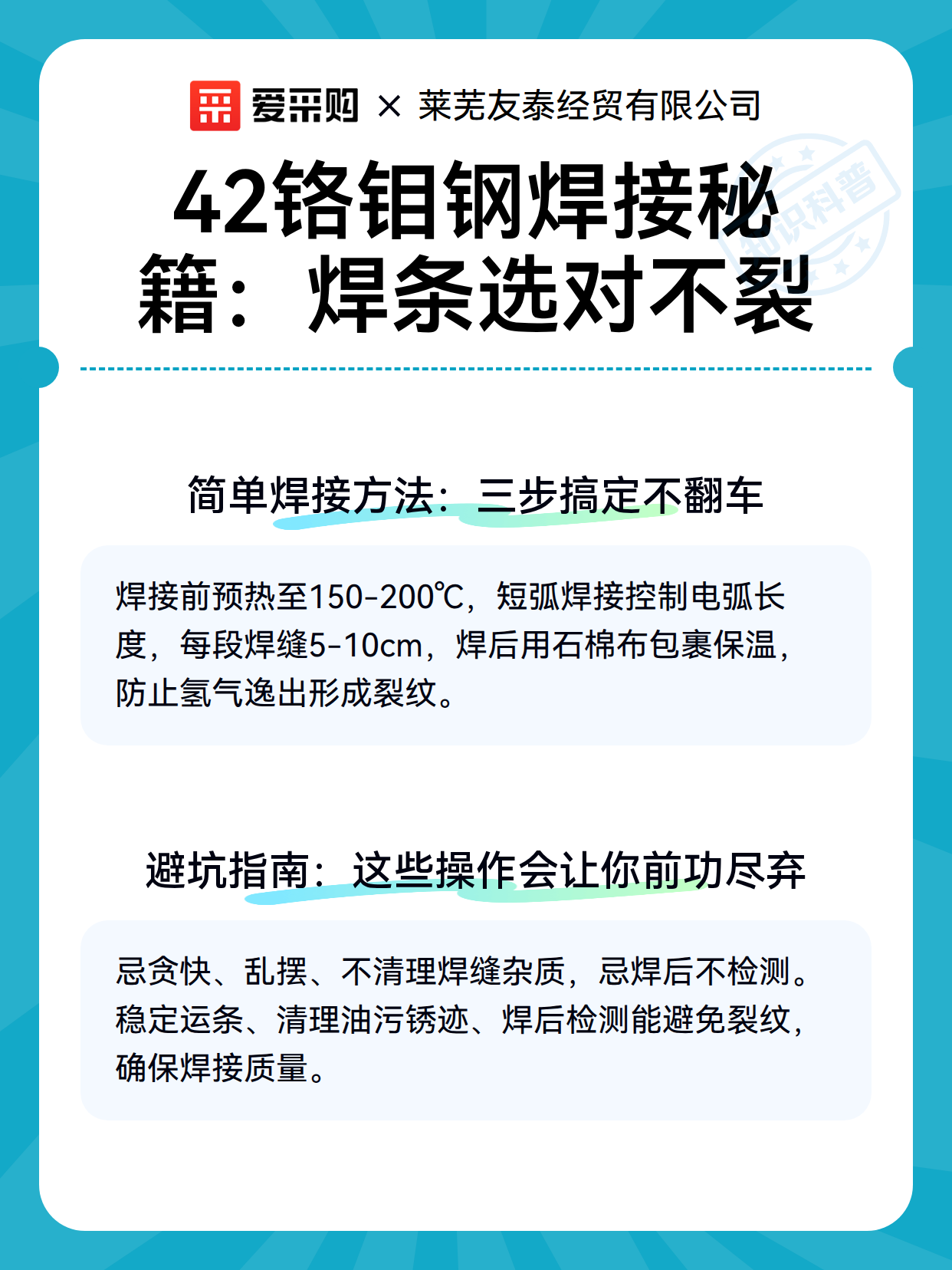

二、简单焊接方法：三步搞定不翻车

1. 预热是关键：焊接前用氧乙炔焰或电加热毯把工件加热到150-200℃，像给材料“泡温泉”，让金属均匀膨胀，减少焊接时的应力集中。

2. 短弧焊接：运条时保持电弧长度在焊条直径的一半左右，短弧能集中热量，减少气孔和裂纹。推荐采用直线往复运条法，每段焊缝长度控制在5-10cm，避免长焊缝导致局部过热。

3. 后热保温：焊完后立即用石棉布包裹焊缝，让工件缓慢冷却到室温。这一步像给焊接处“盖被子”，能防止氢气逸出时形成裂纹，尤其适合厚板焊接。

三、避坑指南：这些操作会让你前功尽弃

• 忌贪快：别为了赶进度提高焊接速度，快速焊接会导致熔池不均匀，容易产生裂纹。

• 忌乱摆：运条时别像“画龙”一样左右摇摆，稳定运条能保证焊缝成型美观，减少缺陷。

• 忌不清理：焊接前必须用钢丝刷或砂纸清理焊缝两侧20mm内的油污、锈迹，杂质会像“定时炸弹”一样导致裂纹。

• 忌不检测：焊完后用放大镜或着色渗透检测焊缝，发现气孔或裂纹要及时补焊，别等工件用坏了才后悔。

各位老板想要了解更多相关产品，不妨来爱采购试试吧～爱采购信息全面，能够满足你的大量需求！
