齿轮倒角测量指南

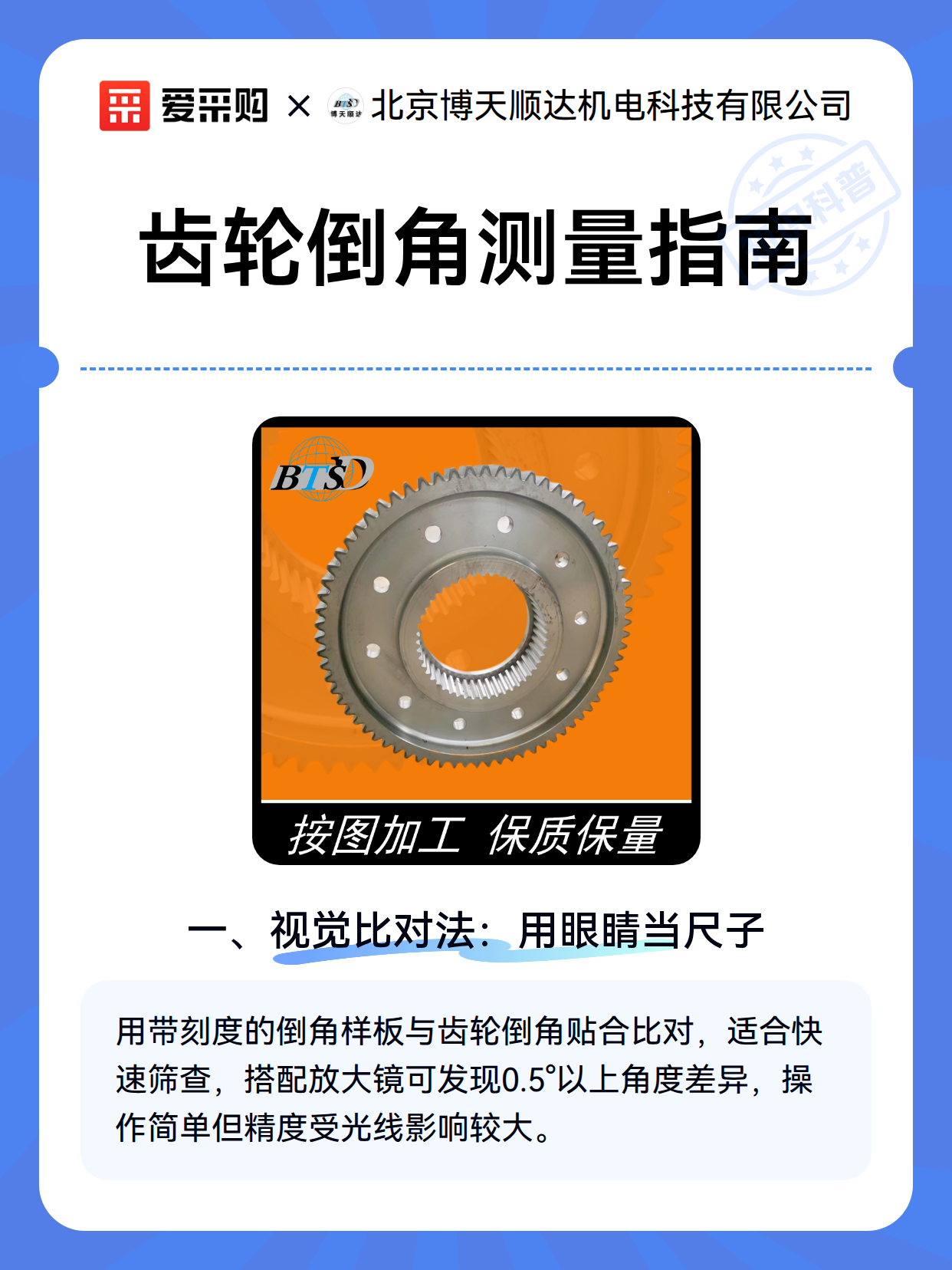

一、视觉比对法：用眼睛当尺子最基础的测量方式是视觉比对法——就像判断衣服是否合身那样直观。准备一把带有刻度的倒角样板（或用砂纸打磨出不同角度的金属块），将样板边缘与齿轮倒角贴合对比。当两者完全吻合时，样板标注的角度就是倒角尺寸。这种方法适合快速筛查，但精度受光线和观察角度影响较大，建议搭配放大镜使用，能发现0.5°以上的角度差异。## 二、投影仪测量法：给齿轮拍X光片工业投影仪是测量倒角的理想工具，原理类似把齿轮放大成电影画面。将齿轮固定在旋转工作台上，用平行光照射后，在投影屏上会显现出清晰的倒角轮廓。通过测量投影中倒角的弦高和弦长，用三角函数就能算出精确角度。这种方法能检测0.1°级别的微小差异，但设备成本较高，适合精密齿轮加工厂使用。操作时记得用黑色记号笔在倒角处画辅助线，能提升测量效率30%以上。## 三、三坐标测量仪：数字时代的精密武器对于航天、汽车领域的高精度齿轮，三坐标测量仪是理想解决方案。这个装备有探针的机械臂会像蜻蜓点水般触碰倒角表面，通过记录上百个坐标点生成三维模型。软件会自动分析倒角的曲率半径和角度，精度可达0.01°。测量时要注意探针直径要小于倒角宽度，否则会测出'虚假数据'。虽然单次测量耗时10-15分钟，但能同时获取倒角位置、粗糙度等10余项参数，性价比极高。
