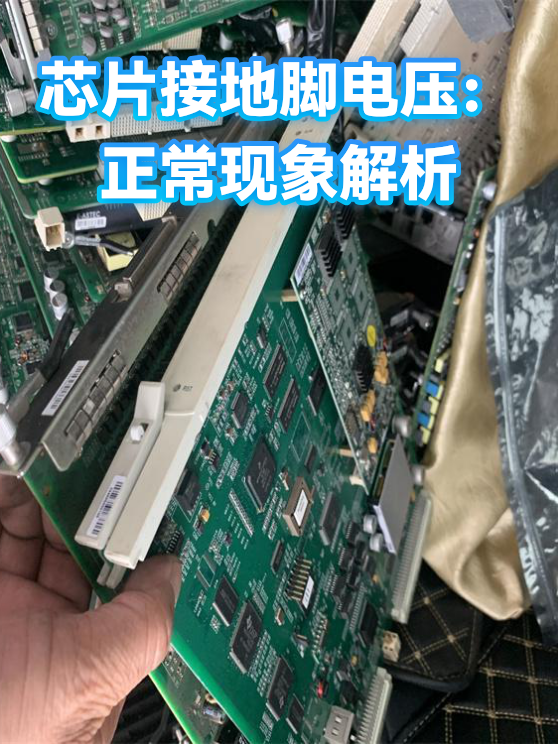

芯片接地脚电压：正常现象解析

一、接地脚电压从何而来？当发现芯片的接地脚居然有微弱电压时，先别急着慌！这其实是电子世界的常见现象。接地脚电压主要来自电路中的寄生电阻和电流回路：当电流流经PCB走线、焊点或芯片内部时，这些微小电阻会产生压降，导致接地脚出现几mV到几十mV的电压。就像水管里的水流经过狭窄处会产生水压差一样，电子流动也会产生类似的“电压差”。关键点：完全理想的“零电压”接地在现实中几乎不存在，微小电压是正常现象。## 二、什么范围的电压算正常？接地脚电压的“安全线”取决于具体应用场景：1. 数字电路：通常允许≤50mV的电压，超过100mV可能影响信号完整性2. 模拟电路：对电压更敏感，建议控制在≤10mV，特别是高精度ADC/DAC应用3. 电源电路：接地脚电压可能随负载变化，但应保持稳定波动（如±20mV内）趣味比喻：这就像测量身高时，专业仪器可能精确到0.1mm，但日常用尺子量到1mm误差也是可以接受的。## 三、如何检测与处理异常电压？当发现接地脚电压异常升高时，可以这样排查：1. 检查接地路径：确认PCB地平面是否完整，避免长走线形成“天线效应”2. 分离模拟/数字地：在混合电路中，用磁珠或0欧电阻隔离不同地域3. 优化电源设计：确保电源滤波电容足够大，减少电源纹波耦合到地4. 使用示波器测量：用10:1探头观察接地脚电压波形，排除测量干扰实用技巧：在关键测量点附近放置多个接地过孔，能显著降低寄生电阻，就像给水管多开几个排水口一样有效。
