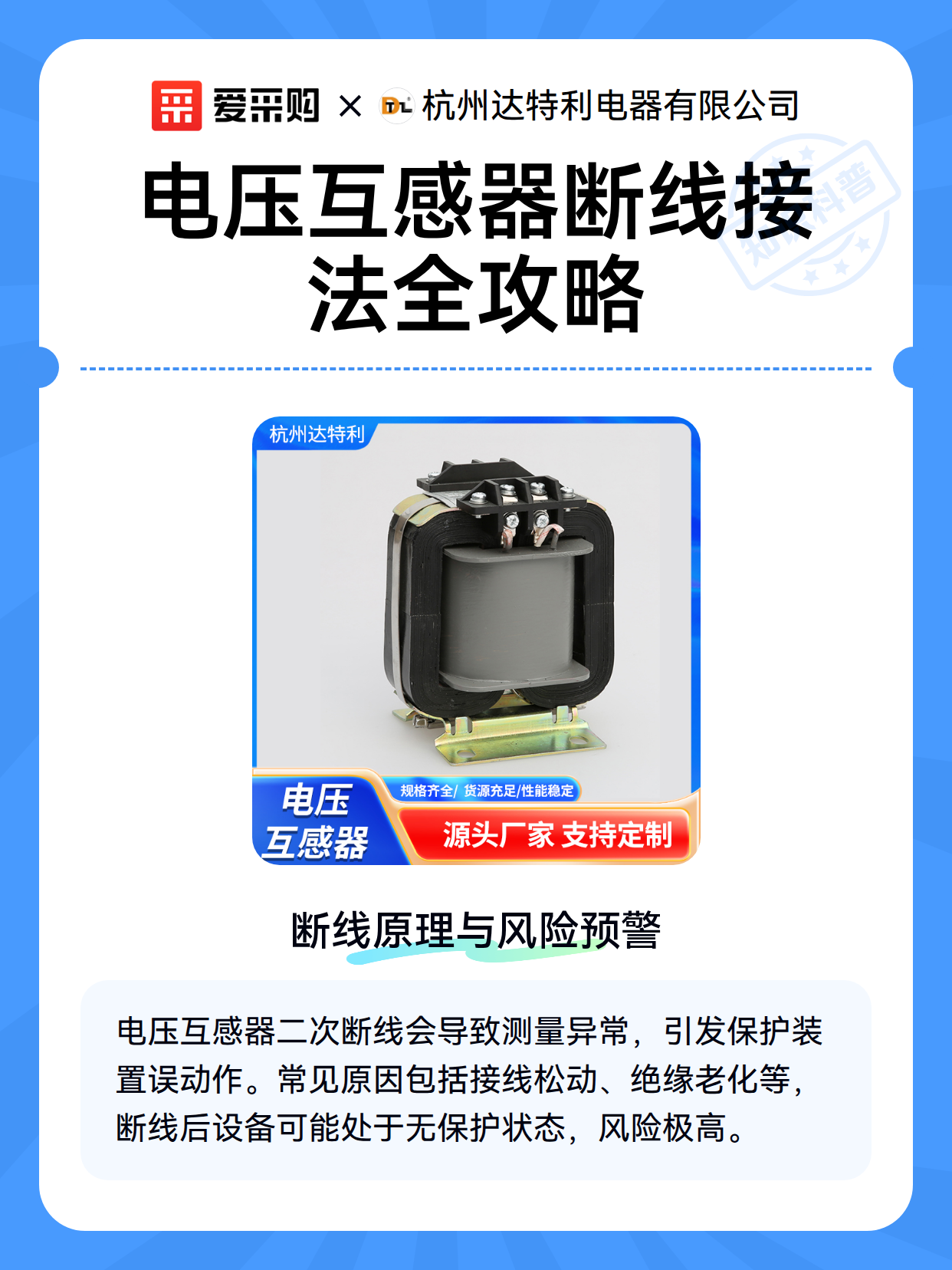

电压互感器断线接法全攻略

一、断线原理与风险预警

电压互感器二次断线就像电路中的'信号中断'，会导致测量仪表读数异常（如电压归零或虚高），严重时可能引发保护装置误动作。常见断线原因包括：接线松动、绝缘老化、二次侧短路后熔断器熔断等。风险点：断线后若未及时处理，可能让设备在'无保护'状态下运行，增加故障扩大风险。

二、安全接线四步法

1. 断电操作：先切断一次侧电源，用验电器确认无电压后，再处理二次回路（安全第一！）。

2. 定位断点：用万用表测量二次侧输出端电压，若两相间电压正常但单相对地无电压，基本可锁定断线相。

3. 检查熔断器：若熔断器熔断，需更换同规格熔断器（注意：熔断器熔断可能是短路前兆，需排查回路）。

4. 重新接线：紧固所有接线端子，确保接触良好；若导线断裂，需更换新线并做好绝缘处理。

三、接线后测试与预防

接线完成后，用相位表核对二次侧电压相位，确保与一次侧一致；通过加压试验验证测量仪表读数准确性。预防技巧：定期检查接线端子紧固度，在潮湿环境加装防潮盒，对老旧设备缩短巡检周期。若发现二次侧负载过大（如仪表过多），需增设中间互感器分流。
