三相电表互感器装法
·
安科瑞电气股份有限公司
安科瑞电气股份有限公司总部位于上海市嘉定区育绿路253号，创立于2003年，专注企业微电网智慧能源管理领域，主营无线DTU、660V电力仪表等智能化终端设备，拥有从云端平台到边缘终端的完整解决方案体系，2012年在深交所上市（代码：300286），是国内领先的能效管理与用电安全高新技术企业。
介绍：
本文详解三相电表互感器的安装要点，包括选型匹配、接线技巧和常见避坑指南，帮助电工新手快速掌握安全可靠的安装方法。

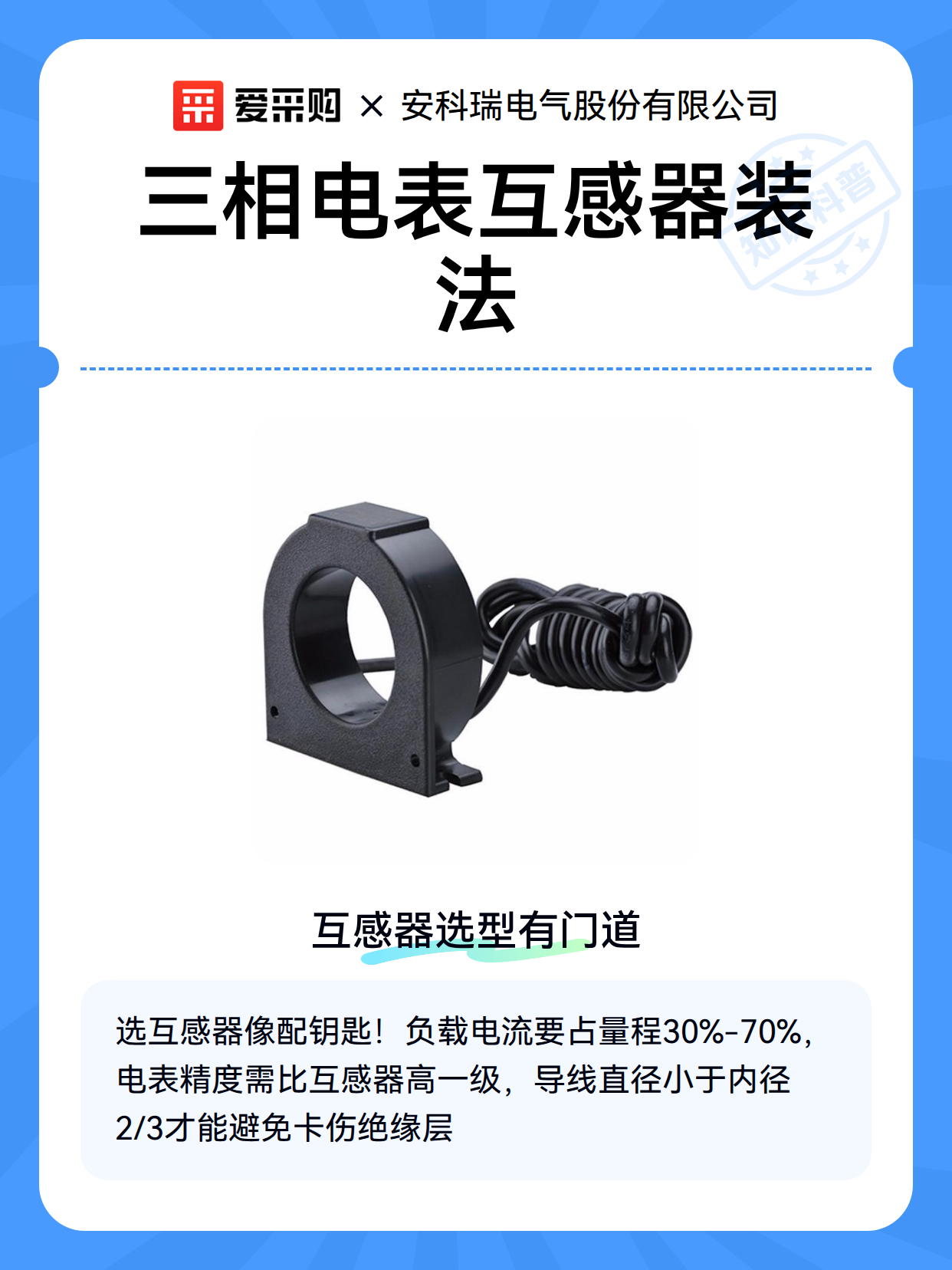

一、互感器选型有门道
选互感器就像配钥匙，必须严丝合缝：
电流匹配：负载电流应在互感器量程的30%-70%区间，例如100A负载选150/5A规格
精度对等：电表精度建议比互感器高一级，如用0.5级互感器配0.2级电表
孔径适配：导线直径需小于互感器内径2/3，过粗会卡伤绝缘层
二、接线就像搭积木
记住这个黄金口诀：P1进P2出，S1接1S2接2
电源侧：三相导线从P1端穿入，保持同方向排列
电表侧：S1接电表电流进线端，S2接出线端
接地要点：互感器金属外壳和S2端需可靠接地，但禁止双端接地
三、这些雷区要避开
90%的计量误差来自这些细节：
穿心方向反了：所有互感器P1端统一朝向电源侧
未做去磁处理：安装前先短接次级线圈
间距不足：相邻互感器保持5cm以上距离
导线回穿：绝对禁止同一导线反复穿过互感器
