寻源宝典
EPS挤出配方全解析
上海尚湾建材有限公司位于上海市奉贤区金碧路1990号，成立于2009年，专注GRC、EPS、GRG及玻璃钢构件等高端建筑装饰材料研发生产，服务建筑装潢、防水防腐等领域。凭借十余年行业积淀，以原厂直供优势为客户提供一体化建材解决方案，品质权威，施工专业。
本文深入剖析EPS挤出配方的核心成分与配比逻辑，从基础原料选择到工艺适配技巧，助你轻松掌握挤出成型的关键参数，实现材料性能与加工效率的双重优化。
一、基础配方：原料配比的艺术
EPS挤出工艺的核心在于原料与助剂的精准配比。主原料聚苯乙烯（PS）占比通常在85%-95%，其熔融指数（MFR）直接影响挤出流畅性：MFR 8-12g/10min的PS适合薄壁制品，15-20g/10min则更适合厚壁产品。助剂体系包含发泡剂（如丁烷）、成核剂（滑石粉）、润滑剂（硬脂酸锌）和阻燃剂（溴系化合物），典型配比如下：
PS树脂：90%
发泡剂：4-6%
成核剂：0.5-1%
润滑剂：0.3-0.5%
阻燃剂：2-3%（根据防火要求调整）

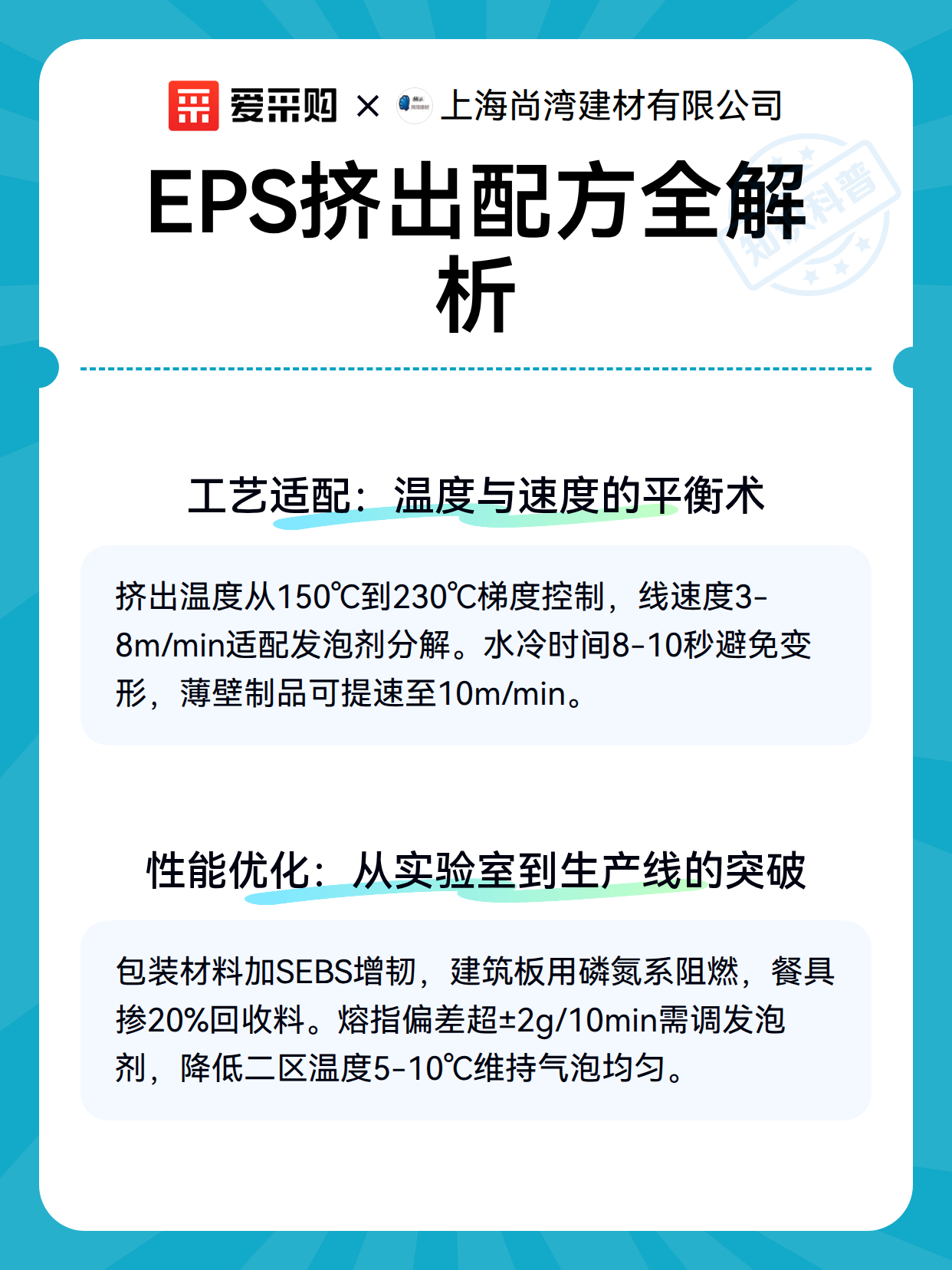

二、工艺适配：温度与速度的平衡术
挤出温度曲线是配方落地的关键：一区150-170℃（预热），二区180-200℃（塑化），三区200-220℃（均化），机头210-230℃（成型）。温度过高会导致气泡合并，过低则发泡不充分。挤出速度需与发泡剂分解速率匹配，典型线速度为3-8m/min，薄壁制品可适当提高至10m/min。
冷却环节同样重要：水槽温度控制在20-40℃，风冷距离保持1.5-2倍产品直径。例如，生产3mm厚板材时，水冷时间需延长至8-10秒，避免因冷却不足导致变形。
三、性能优化：从实验室到生产线的突破
针对不同应用场景，配方需灵活调整：包装材料需提高抗冲击性，可添加0.5-1%的SEBS增韧剂；建筑保温板需提升阻燃性，可采用磷氮系阻燃剂替代部分溴系化合物；一次性餐具需降低成本，可掺入10-20%的回收PS颗粒。
实际生产中，原料批次差异常导致挤出不稳定。建议每批PS原料使用前进行熔指测试，偏差超过±2g/10min时需调整发泡剂用量。例如，熔指偏高的PS需减少0.5%发泡剂，同时降低二区温度5-10℃，以维持气泡尺寸均匀性。
爱采购从参数比对到价格分析，各项功能贴心又实用，助您省时省力。各位老板，赶快登录爱采购，发现采购新体验！
