寻源宝典氮化镓功放类型解析
·
厦门中芯晶研半导体有限公司
厦门中芯晶研半导体,位于火炬高新区,2017年成立,专营多种半导体材料及器件,专业权威,经验丰富,提供外延代工服务。
介绍:
本文深入浅出地解析氮化镓功放的分类特点,从材料特性到应用场景,系统介绍其作为第三代半导体在射频功率放大领域的独特优势,帮助读者快速建立认知框架。

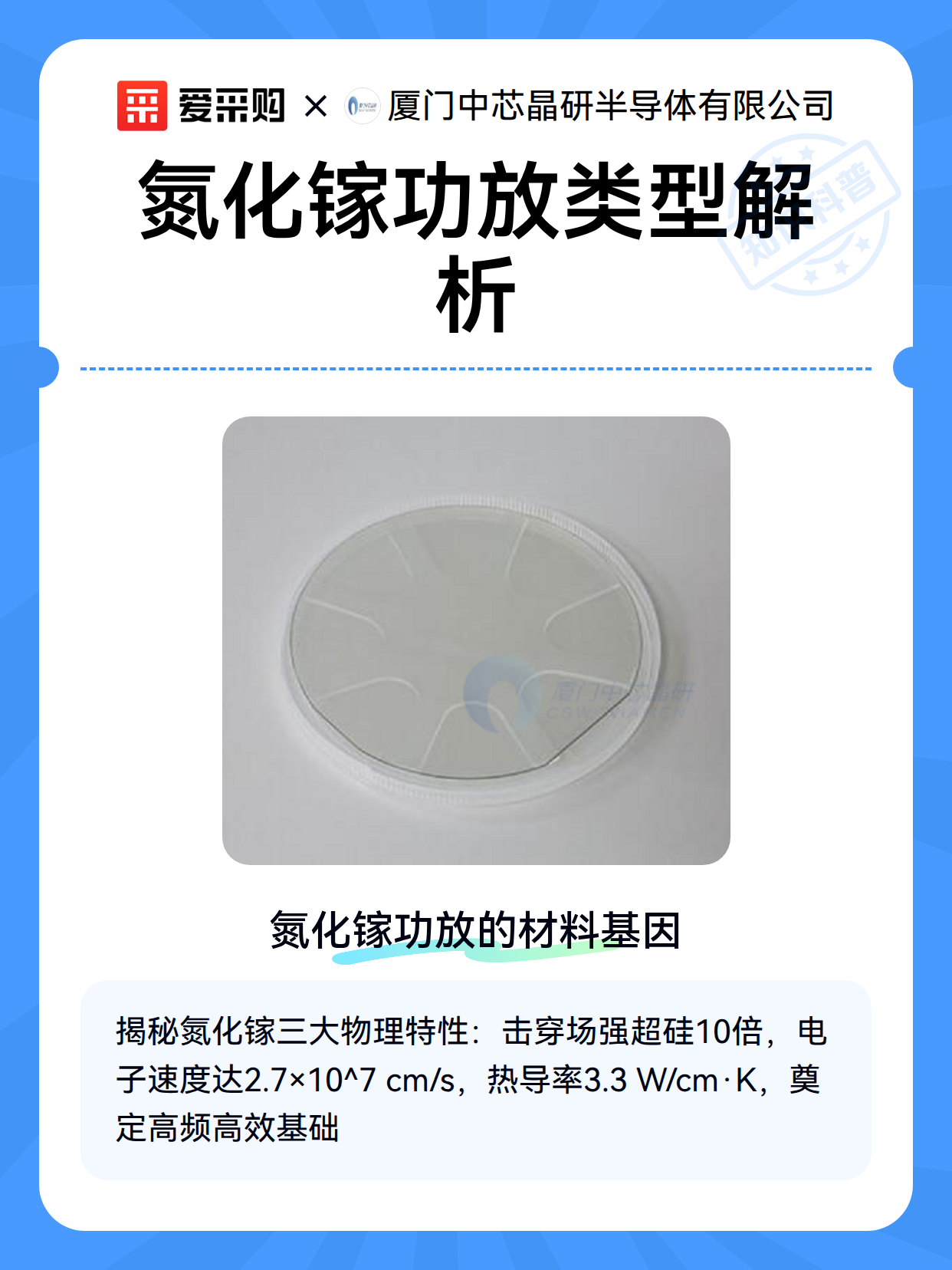

一、氮化镓功放的材料基因
氮化镓(GaN)功放属于宽禁带半导体器件,与传统硅基功放相比就像电动车对上燃油车。其核心优势在于:
耐高压特性:击穿场强是硅的10倍
高频表现:电子饱和速度达2.7×10^7 cm/s
热导率:3.3 W/cm·K,散热效率提升5倍
二、典型应用场景分类
根据工作频段可分为三大类:
微波功放:适用于2-6GHz频段,基站常用
毫米波功放:覆盖24-100GHz,5G毫米波核心
特种功放:包含雷达、卫星通信等专用型号
三、电路架构的演化
现代氮化镓功放已发展出多种拓扑结构:
Doherty架构:效率提升至60%以上
包络跟踪:动态调节供电电压
数字预失真:智能补偿非线性失真
