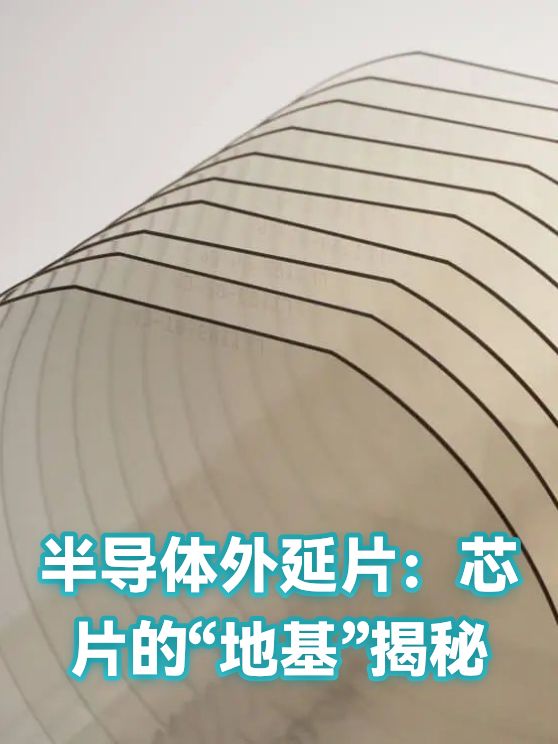

半导体外延片：芯片的“地基”揭秘

一、外延片：芯片的“定制地基”

想象盖房子需要平整的地基，芯片的“地基”就是半导体外延片。它是在单晶衬底（如硅、碳化硅）上，通过化学气相沉积等技术，生长出一层与衬底晶体结构相同但成分不同的薄层材料。这层“外延层”就像给芯片定制了理想的工作环境：例如在硅衬底上生长锗外延层，能让电子迁移速度提升3倍；在碳化硅上生长氮化镓外延层，则能实现高频、高压应用。这种“衬底+外延”的结构，让芯片设计者能精准控制材料特性，为不同功能芯片提供优化方案。

二、外延片的三大核心使命

外延片在芯片制造中扮演着多重角色：性能增强器——通过选择不同外延材料，直接提升芯片的导电性、耐热性等关键参数。例如在LED芯片中，氮化镓外延层能让发光效率提升50%；缺陷过滤器——衬底材料可能存在微小缺陷，外延生长过程能“屏蔽”这些缺陷，使上层电路更稳定；功能拓展层——在功率器件中，外延层可构建出PN结、超结等复杂结构，实现高电压、大电流的突破。没有外延片，现代芯片的微型化、高性能化将难以实现。

三、从手机到航天：外延片的隐形战场

外延片的应用场景远比想象中广泛：智能手机里，5G射频芯片依赖砷化镓外延片实现高频信号处理；新能源汽车中，碳化硅外延片支撑着电机控制器的高效运行；甚至在航天领域，耐辐射的外延片保障着卫星通信的可靠性。随着技术发展，外延片正在突破传统边界——二维材料外延（如石墨烯/硅异质结）可能带来下一代低功耗芯片；柔性外延技术则为可穿戴设备开辟新路径。这场材料层面的创新竞赛，正悄然重塑整个半导体产业格局。
