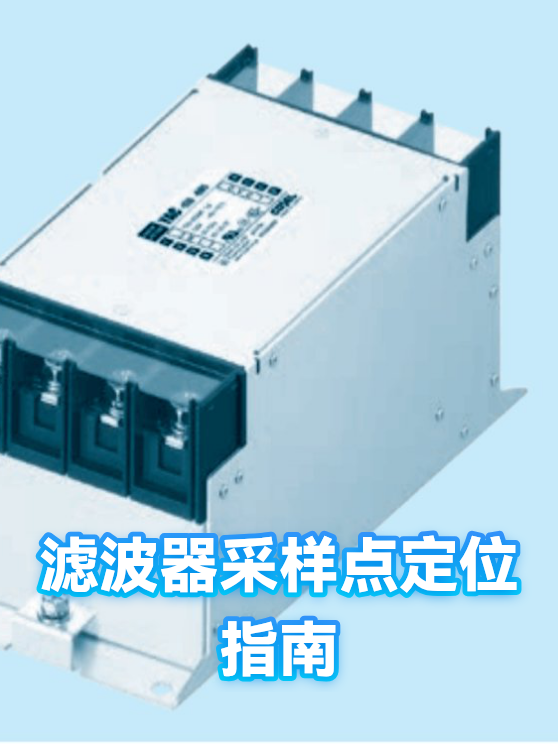

滤波器采样点定位指南

一、P1采样点的磁场避让原则

P1采样点通常用于电压信号采集，其朝向需重点考虑电磁干扰规避：

• 远离动力线侧：建议与柜内大电流导线保持200mm以上距离

• 优先垂直安装：当与干扰源平行时，感应噪声会提升3倍

• 屏蔽层朝向：采样线屏蔽层应面向柜体接地金属面

二、CT采样点的电流耦合优化

电流互感器(CT)采样点的布置直接影响谐波检测精度：

1. 母线居中式：确保被测导线位于CT环形中心±5mm范围内

2. 避免叠加磁场：相邻CT间距应大于导体直径的3倍

3. 温度敏感区：距离发热元件(如电抗器)至少150mm

三、人机工程学布置技巧

兼顾检测精度与运维便利性的平衡方案：

• 检修通道侧：采样点应朝向柜门方向，预留≥400mm操作空间

• 标签可视化：在采样点30°视角范围内设置荧光标识

• 模块化设计：采用快拆接口朝向设备正面，更换时间可缩短70%
