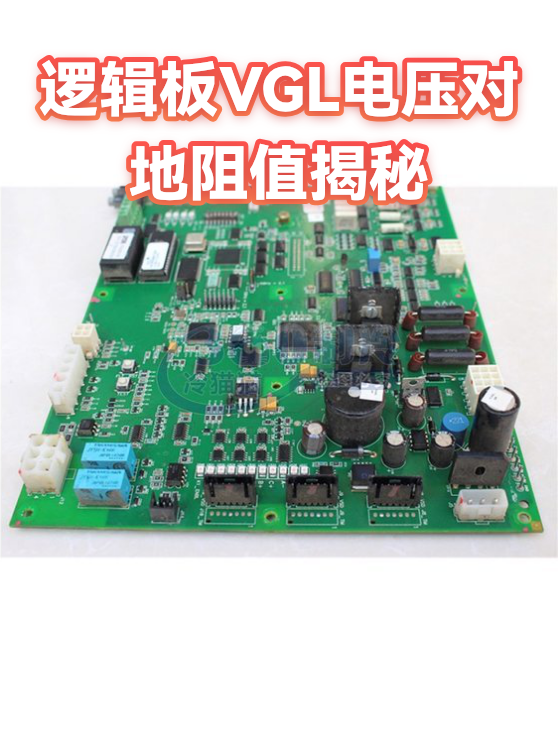

逻辑板VGL电压对地阻值揭秘

一、VGL电压对地阻值是什么？VGL是液晶面板驱动电路中的关键电压信号，它就像电路中的“交通指挥官”，控制着像素电极的充电速度。对地阻值则反映了该信号与接地端之间的电阻特性，是判断电路是否健康的重要指标。测量时需用万用表选择200kΩ档位，黑表笔接地，红表笔接触VGL测试点。正常阻值通常在50kΩ-150kΩ之间，但不同型号面板可能存在差异，建议参考设备手册。## 二、测量时的三大注意事项1. 断电操作：测量前必须断开电源，避免电容放电损伤仪表或引发触电2. 防静电措施：佩戴防静电手环，在防静电垫上操作，防止人体静电击穿敏感元件3. 测试点选择：优先选择面板接口处的测试点，避免直接测量芯片引脚造成损坏异常情况处理：若阻值异常（如接近0Ω或无穷大），可先检查测试点是否有氧化层，用酒精棉签清洁后再测。若仍异常，可能是驱动IC损坏或电容漏电，需进一步排查。## 三、阻值异常的维修技巧当发现VGL对地阻值偏离正常范围时，可按以下步骤排查：1. 目视检查：查看电路板是否有烧焦痕迹、元件鼓包等明显损伤2. 分段测量：将电路分成驱动IC、滤波电容、连接线等部分，逐步缩小故障范围3. 元件替换：对可疑元件进行替换测试，优先更换常见故障元件如电解电容4. 信号追踪：用示波器观察VGL波形，正常应为稳定的负电压脉冲信号实战案例：某品牌电视出现花屏故障，检测发现VGL对地阻值仅为8kΩ。经检查发现驱动IC旁的0.1μF滤波电容漏电，更换后阻值恢复正常，故障排除。
