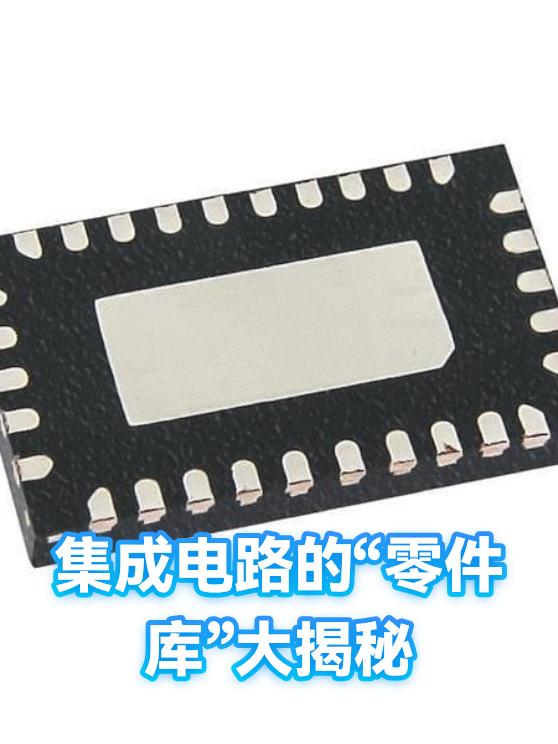

集成电路的“零件库”大揭秘

一、基础材料：硅片的“地基”集成电路的起点是硅片，就像盖房子要先打地基一样。硅片由高纯度单晶硅制成，直径从150mm到300mm不等，厚度约0.5-1mm。这种材料经过多道工序抛光，表面光滑度达到纳米级，为后续元件制造提供理想平台。有趣的是，一片300mm硅片能同时制作数百颗芯片，堪称“芯片孵化器”。制作硅片时，硅锭需在2000℃高温下熔化，再通过直拉法形成单晶结构。这个过程就像拉糖丝，需要精确控制温度和速度，才能得到完美的晶体。最终得到的硅片纯度高达99.9999999%，比实验室用的蒸馏水还纯净数千倍。## 二、核心元件：晶体管的“魔法”集成电路的心脏是晶体管，这种微小元件能实现电流的开关控制。现代芯片上集成了数十亿个晶体管，每个尺寸仅几纳米。制造晶体管需要光刻、蚀刻、掺杂等十多道工序，就像用原子级别的画笔在硅片上作画。光刻环节最关键，使用极紫外光（EUV）将电路图案投射到硅片上。这种光波长仅13.5纳米，相当于把头发丝直径分成十万份。蚀刻工序则像微型雕刻，用等离子体在硅片上“挖”出精确的沟槽。最后通过掺杂改变硅的导电性，形成晶体管的各个部分。## 三、辅助元件：连接与保护的“配角”除了晶体管，集成电路还需要大量辅助元件。金属互连层就像芯片内的“高速公路”，用铜线将各个晶体管连接起来。现代芯片有10-15层金属互连，总长度可达数公里，却要塞进指甲盖大小的面积里。绝缘层则像“交通警察”，防止不同线路之间短路。这些材料需要具备极佳的绝缘性能，同时能承受后续加工的高温。此外还有保护层，像给芯片穿上“防弹衣”，防止水汽和杂质侵入。制造这些辅助元件需要精确控制薄膜厚度，误差不超过几个原子层。
