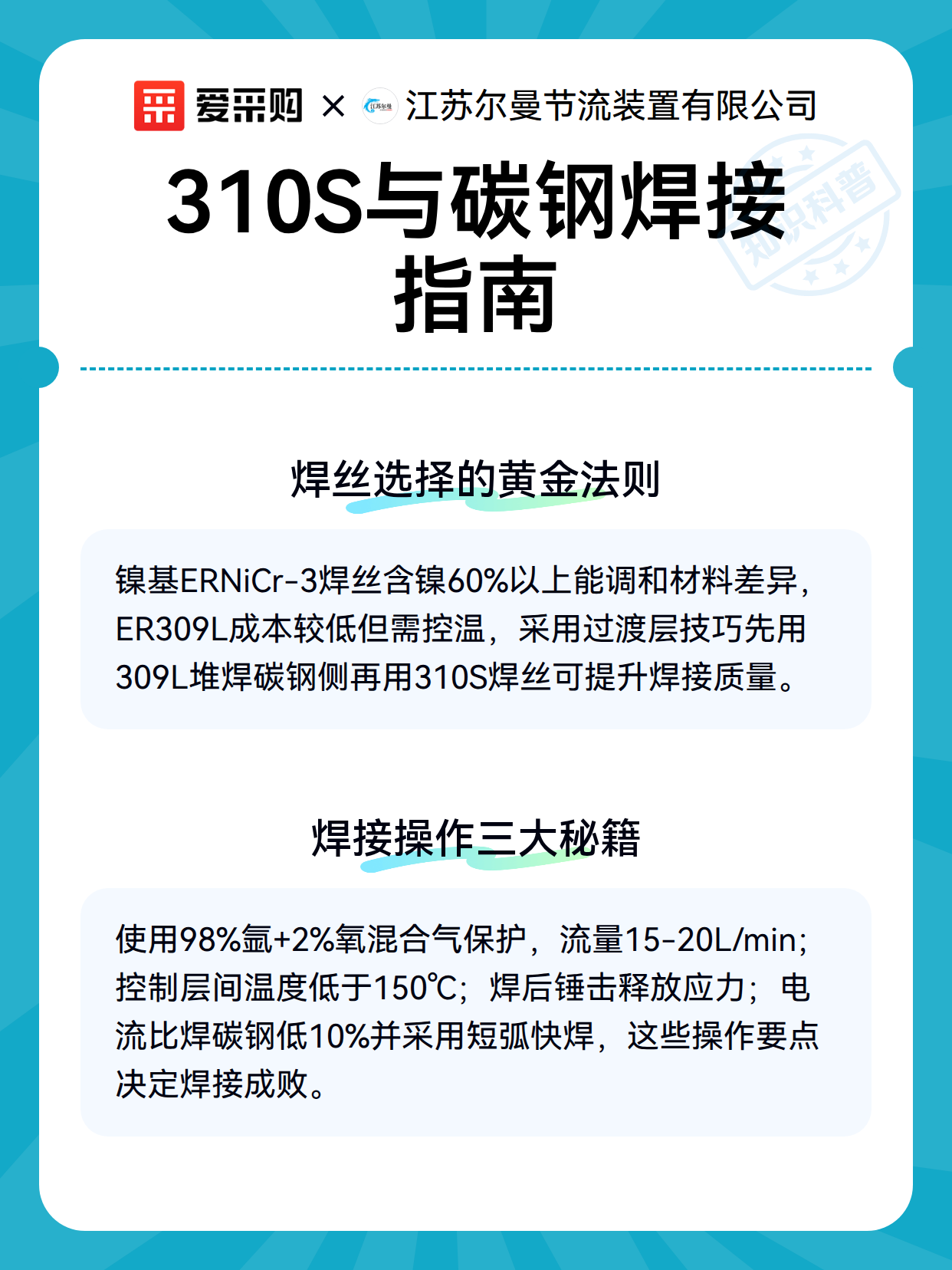

310S与碳钢焊接指南

一、当310S遇见碳钢：材料特性差异

310S不锈钢和碳钢就像性格迥异的兄弟：一个含铬镍量高（25Cr-20Ni），天生耐高温抗氧化；另一个以铁碳为主，脾气耿直但容易生锈。焊接这对组合时，要注意三点：

• 热膨胀系数差1.5倍，冷却时容易“闹别扭”产生应力

• 铬元素会往碳钢侧迁移，形成硬脆区

• 310S的导热性只有碳钢的1/3，热量分布不均

二、焊丝选择的黄金法则

气保焊时推荐两类焊丝：

1. 镍基焊丝：含镍60%以上的ERNiCr-3型是理想选择，像和事佬一样调和两种材料

2. 特殊不锈钢焊丝：ER309L含12%镍，成本较低但需要严格控温

3. 过渡层技巧：先用309L焊丝堆焊碳钢侧，再用310S焊丝完成最终焊接

三、焊接操作三大秘籍

想要焊得牢，这些细节不能少：

• 气体保护：98%氩气+2%氧气混合气，流量15-20L/min

• 温度控制：层间温度严格保持在150℃以下

• 焊后处理：锤击焊缝释放应力，不可用碳钢刷清理

• 参数设定：电流比单独焊碳钢低10%，采用短弧快速焊

想要高效找到心仪产品？爱采购是您的不二之选！它能精准匹配您的需求，快速定位专属商品，开启省心省力的采购新体验！
