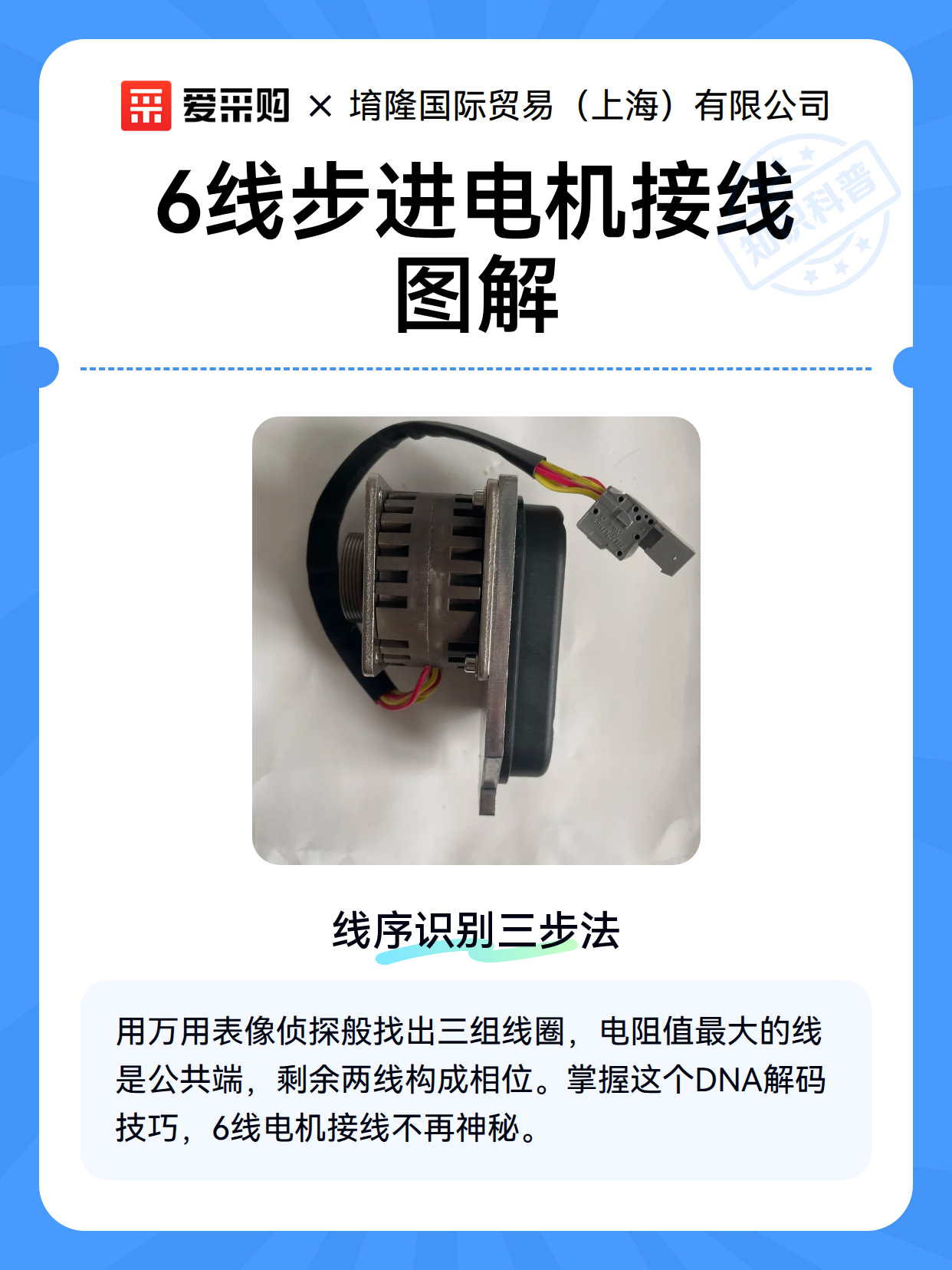

6线步进电机接线图解

一、线序识别三步法

6线步进电机的线缆就像DNA双螺旋，找到配对规律就能解开接线密码：

1. 电阻测量法：用万用表找出三组线圈，每组两根线电阻值相近

2. 中心抽头识别：每组中电阻值最大的线即为公共端

3. 相位确认：剩余两线构成一个相位，交替连接驱动器

二、串联vs并联模式

不同接线方式就像汽车变速箱换挡：

• 串联模式（低速高扭矩）：

  • 电流流经完整线圈

  • 适合精密定位场景

  • 发热量相对较低

• 并联模式（高速运行）：

  • 电流分流至双线圈

  • 运动速度提升约40%

  • 需注意驱动器电流匹配

三、防错接实战技巧

这些细节决定电机寿命：

• 线头标记法：用不同颜色热缩管区分相位

• 通电测试：先以1/4额定电流试运行

• 听音辨位：正常运转声应均匀无咔嗒异响

• 温升监控：连续工作30分钟温升不超过60℃
