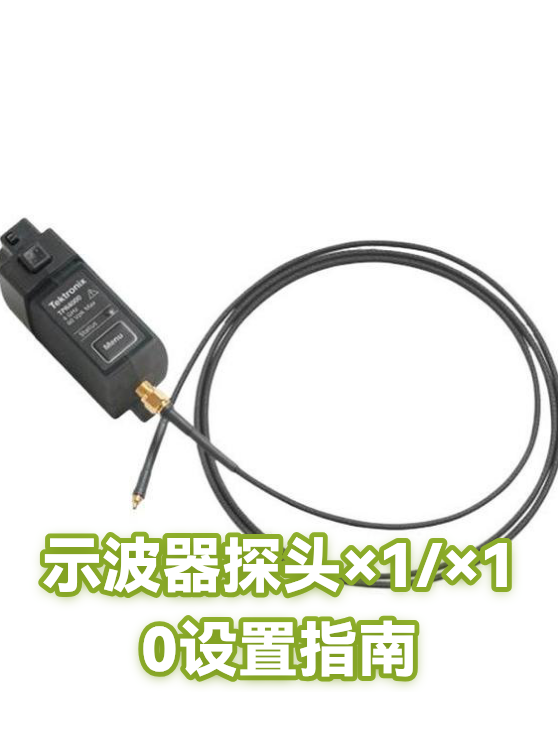

示波器探头×1/×10设置指南

一、探头档位与示波器设置

当切换探头×1/×10档位时，示波器需同步调整两项关键设置：

1. 探头衰减比：在通道菜单中将衰减比例设为与探头物理档位一致（×1对应1:1，×10对应10:1）

2. 补偿校准：使用探头自带的校准信号源，通过调节探头上的可变电容，使方波信号显示为理想直角（无过冲或圆角）

二、档位选择的隐藏逻辑

×10档并非简单放大信号，而是通过分压原理实现：

• 高频信号：×10档可减少探头电容负载，保持较高带宽（通常×10档带宽是×1的10倍）

• 小信号测量：×1档适合毫伏级微弱信号，但需注意可能引入较大电路负载

• 阻抗匹配：×10档的10MΩ输入阻抗对被测电路影响更小

三、实操避坑指南

这些细节决定了测量成败：

• 切换档位后必须重新校准补偿，不同通道需独立校准

• ×1档测量高压信号可能损坏探头（一般耐压值≤100V）

• 探头接地线过长会引入振铃，高频测量时应尽量缩短

• 测量上升沿快的信号时，优先选择×10档减少信号畸变
