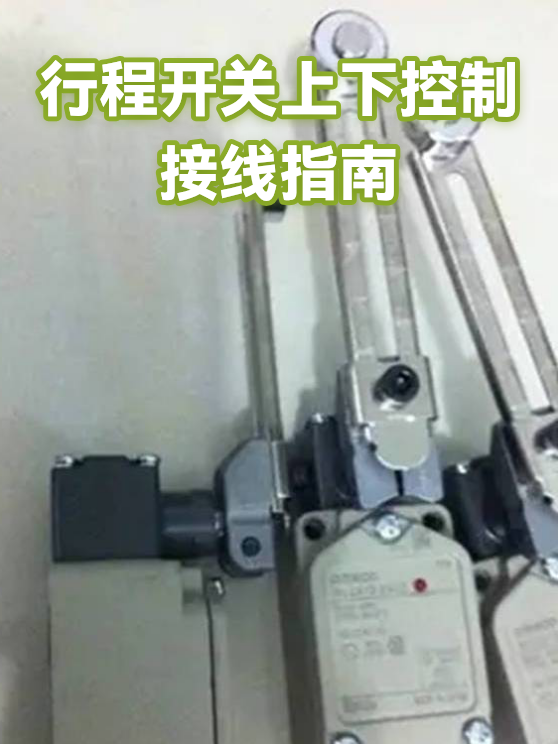

行程开关上下控制接线指南
·
苏州费斯杰自动化技术有限公司
苏州费斯杰自动化技术有限公司成立于2011年，总部位于苏州工业园区，专业经销GEFRAN传感器、霍尼韦尔限位开关等国际品牌工业自动化产品，并自主研发"FASTECHNIK"系列传感器及控制器件。公司深耕工业传感领域十余年，具备从标准产品供应到定制化解决方案的全链条服务能力，产品广泛应用于机械制造、过程控制等领域，以原厂直供和技术权威性赢得市场信赖。
介绍：
本文详细讲解如何正确接线实现行程开关的上下控制功能，包括接线原理、步骤演示和常见问题排查，帮助读者轻松掌握行程开关的实用接线技巧。
一、理解行程开关的基本原理
行程开关就像电路中的智能哨兵，通过机械触发来通断电路。上下控制的核心在于利用两个开关点位：
上限位开关：防止设备上升过度
下限位开关：避免下降超程
接线特征：常开/常闭触点组合使用
二、具体接线步骤演示
电源接入：将火线接入开关公共端
双路控制：上限位接上升继电器线圈，下限位接下降继电器线圈
互锁保护：通过继电器辅助触点实现上下互锁
测试验证：手动触发开关测试电机转向
三、常见问题解决方案
遇到问题时先检查这些关键点：
开关未触发：调整撞块位置或检查机械结构
单方向失灵：测量对应线路通断状态
误动作：检查线路绝缘和电磁干扰
持续运转：验证继电器自保回路
