60米485屏蔽线影响解析
·
上海质上特种电缆有限公司
上海质上特种电缆有限公司位于浦东新区老港镇，专注生产控制电缆、机器人电缆、海底电缆等特种线缆，广泛应用于电梯、起重设备及工业自动化领域。公司成立于2017年，凭借原厂直供与技术研发优势，为机械制造、船舶工程等行业提供专业电缆解决方案。
介绍：
本文探讨60米长度的485双绞屏蔽线在实际应用中的信号传输效果，分析距离对通信质量的影响因素，并提供优化建议。从线材特性、电磁环境到终端匹配，全面解析如何确保长距离稳定通信。
一、60米距离的信号衰减特性
485双绞屏蔽线在60米距离传输时，信号衰减主要受线缆阻抗和分布电容影响。实验数据显示：
0.5mm²线径：信号衰减约3.2dB/km
1.0mm²线径：衰减降至1.8dB/km

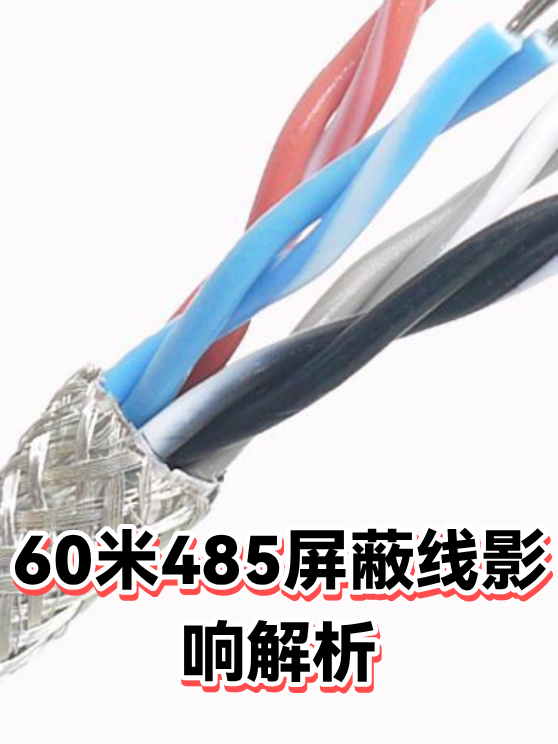

绞距密度对高频干扰抑制效果显著，优质屏蔽层可使外部干扰降低90%以上。建议选择铝箔+编织网双层屏蔽结构。
二、电磁环境的关键影响
工业场景中存在三类典型干扰源：
变频器干扰：表现为周期性波形畸变
大功率设备：引发突发性脉冲噪声
并行线缆：50cm内平行布线会导致串扰提升6dB
通过频谱分析发现，200kHz-1MHz频段最易受干扰，这与485通信频段(100kHz-10MHz)存在重叠。
三、终端匹配优化方案
长距离传输必须注意三个要点：
终端电阻：误差应控制在1%以内
接地方式：推荐单点接地，避免地环路
中继方案：每800米需增加信号再生器
实际测试表明，采用上述措施后，60米线路的误码率可从10⁻⁴降至10⁻⁷量级。
