LGA9测试座核心技术
·
深圳市鸿怡电子有限公司
深圳市鸿怡电子有限公司，2013年成立于广东省深圳市，主营芯片测试座、芯片老化座等，产品多样，权威可靠。
介绍：
本文深入解析LGA9测试座的核心技术，包括其结构设计、信号传输优化及可靠性保障机制，帮助读者全面了解这一关键测试工具的工作原理与技术优势。

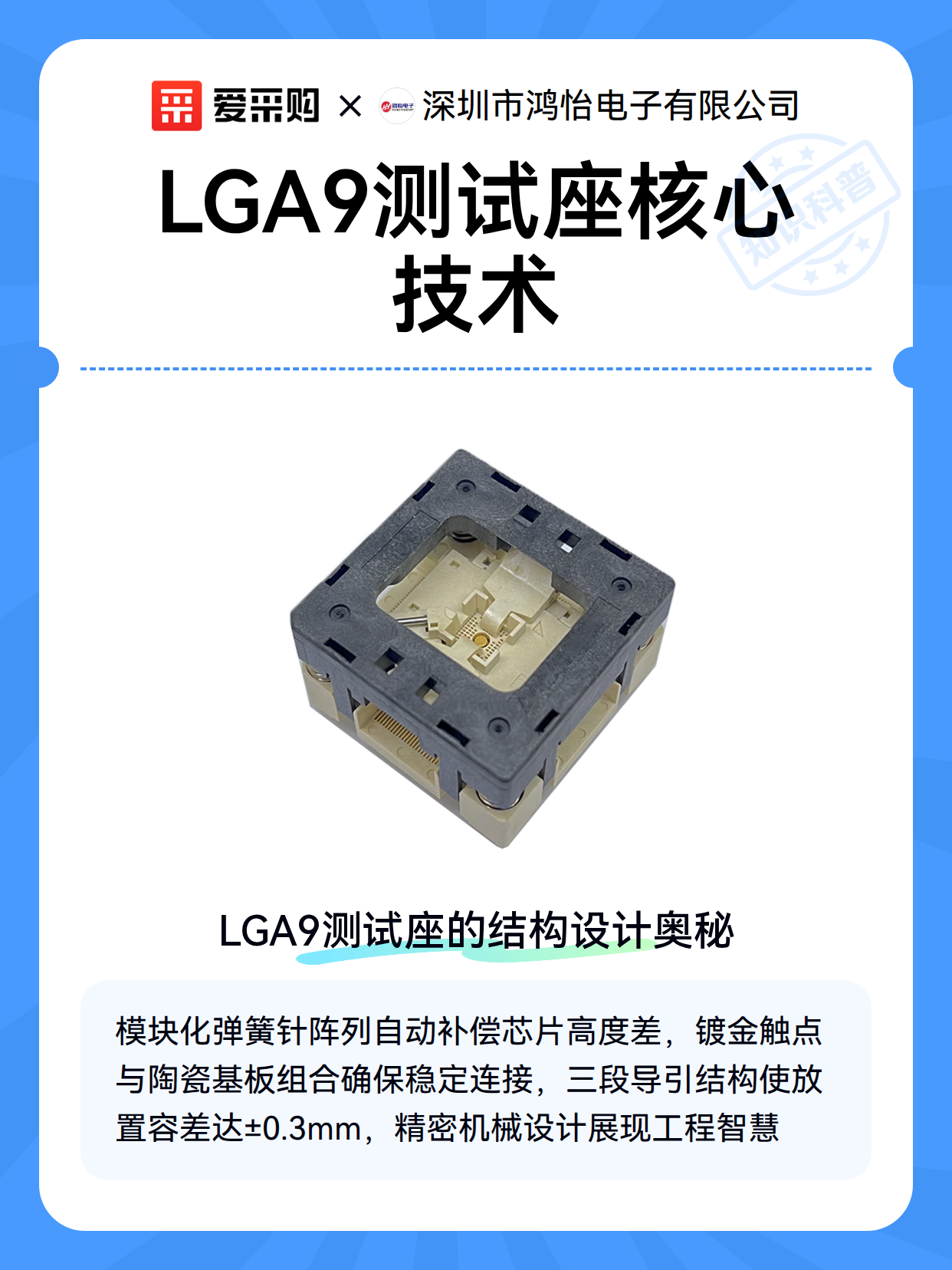

一、LGA9测试座的结构设计奥秘
LGA9测试座的核心在于其精密的机械结构设计。这种测试座采用模块化弹簧针阵列，每个触点独立浮动，能自动补偿芯片封装的高度公差。接触点镀金处理确保低电阻连接，而陶瓷基板则提供稳定的热膨胀系数。独特的三段式导引结构让芯片放置误差容忍度提升至±0.3mm，大幅降低操作难度。
二、高速信号传输的优化方案
面对GHz级测试需求，LGA9测试座通过三大技术突破信号完整性瓶颈：差分信号对的严格阻抗匹配设计将回波损耗控制在-30dB以下；专利的电磁屏蔽结构使串扰降低60%；特殊介电材料实现介电常数稳定在3.5±0.2。测试证明，该设计可稳定支持12Gbps数据传输速率，满足多数高速芯片测试需求。
三、可靠性与耐久性保障机制
为确保长期稳定工作，LGA9测试座采用多重保护设计：每个接触点经历20000次插拔测试后仍保持接触电阻＜50mΩ；温度适应范围-40℃~125℃覆盖极端环境；防呆设计避免反向安装损坏。自清洁结构的引入使粉尘影响降低80%，配合定期维护可使用周期延长至5年以上。
