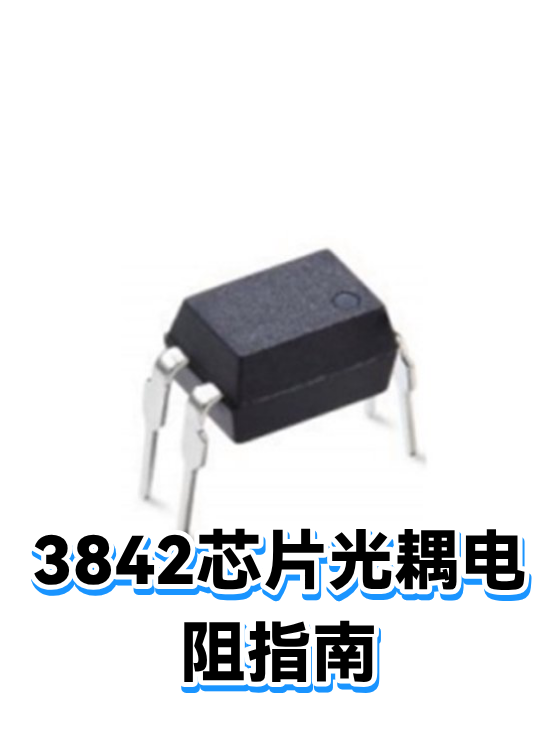

3842芯片光耦电阻指南
·
深圳市腾恩科技有限公司
深圳市腾恩科技有限公司，2010年成立于广东省深圳市，主营光耦继电器等，专业权威，经验丰富。
介绍：
本文解析UC3842芯片三脚到光耦的典型电阻取值，讨论电路设计中的关键考量因素，并提供实用建议。内容涵盖阻值范围选择、电路特性影响及常见应用场景分析。
一、典型阻值范围解析
UC3842三脚（误差放大器输出）到光耦的电阻通常取1kΩ-10kΩ。这个阻值区间能平衡两个关键需求：
确保足够驱动电流使光耦LED导通（一般需5-15mA）
避免过度消耗芯片输出电流（UC3842最大拉电流约20mA）
实际应用中，4.7kΩ是最常见的折中选择，既能可靠驱动光耦，又为芯片留出安全余量。
二、电路特性影响分析
电阻取值会直接影响三个关键参数：
响应速度：较小阻值（如1kΩ）能加快光耦导通，但会增加芯片负担
线性度：较大阻值（如10kΩ）能改善调节线性度，但可能降低反馈灵敏度
功耗平衡：需同时考虑芯片功耗和光耦最小工作电流要求
三、实际应用建议
根据不同的应用场景灵活调整：
开关电源反馈回路：优先选用4.7kΩ-6.8kΩ
需要快速响应的保护电路：可降至2.2kΩ-3.3kΩ
高精度稳压场合：建议8.2kΩ配合低电流光耦
注意检查光耦CTR（电流传输比）参数，确保在选定电阻下能产生足够的次级电流。
