电动机符号图解

一、电动机基础符号

电动机在电路图中用简洁的图形语言表示：

1. 圆形框：代表电动机外壳

2. M标注：位于圆形中心（交流电机加波浪线）

3. 引出线：通常3根（三相）或2根（单相）

二、核心部件符号化

拆解内部元件图示：

• 定子绕组：三个半圆弧组成星形

• 转子：圆形内加斜线表示铁芯

• 端子盒：方形外接波浪线

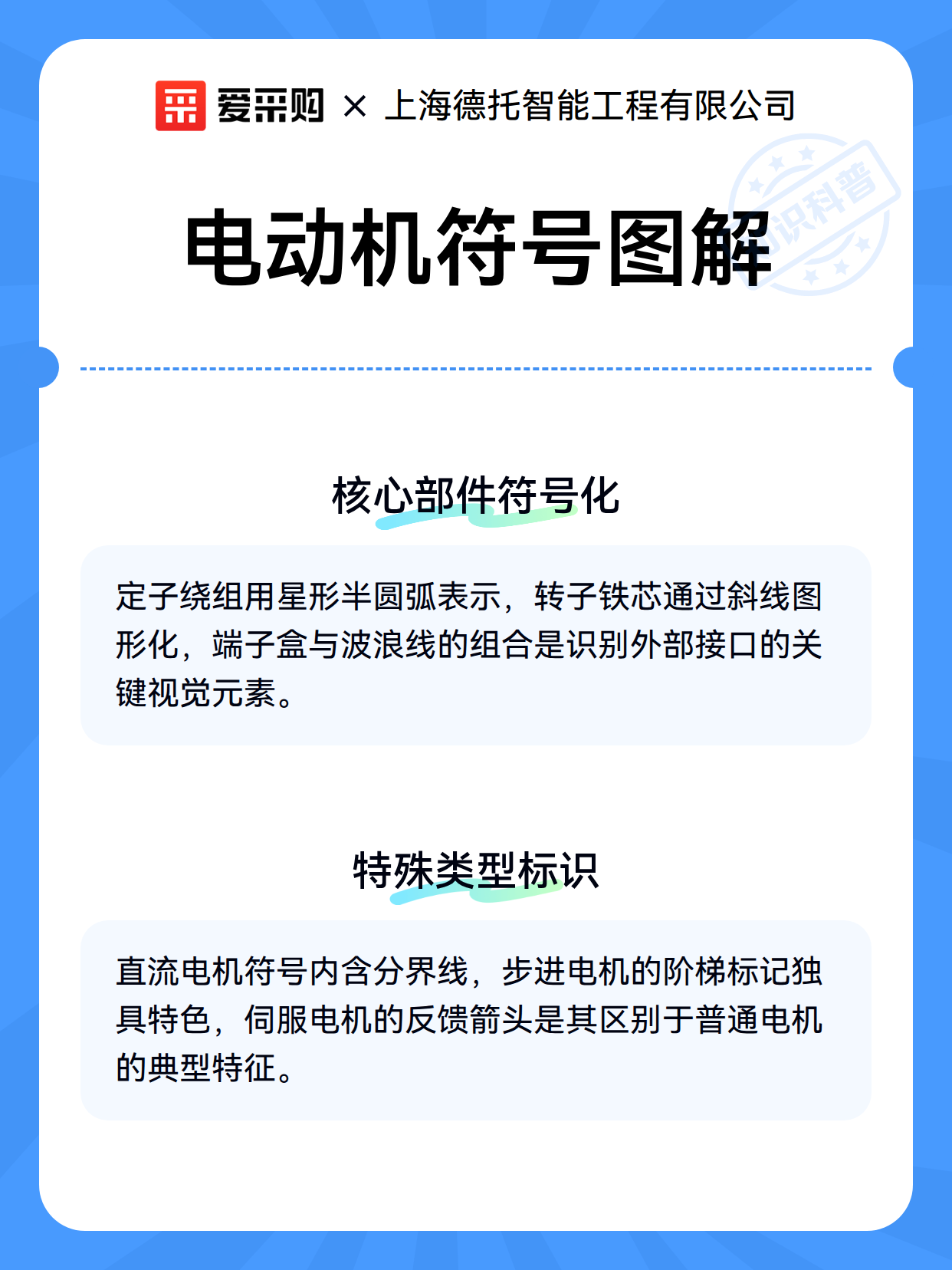

三、特殊类型标识

不同电动机的区分技巧：

1. 直流电机：圆形内加横线分界

2. 步进电机：绕组符号带阶梯标记

3. 伺服电机：附加反馈回路波浪箭头
