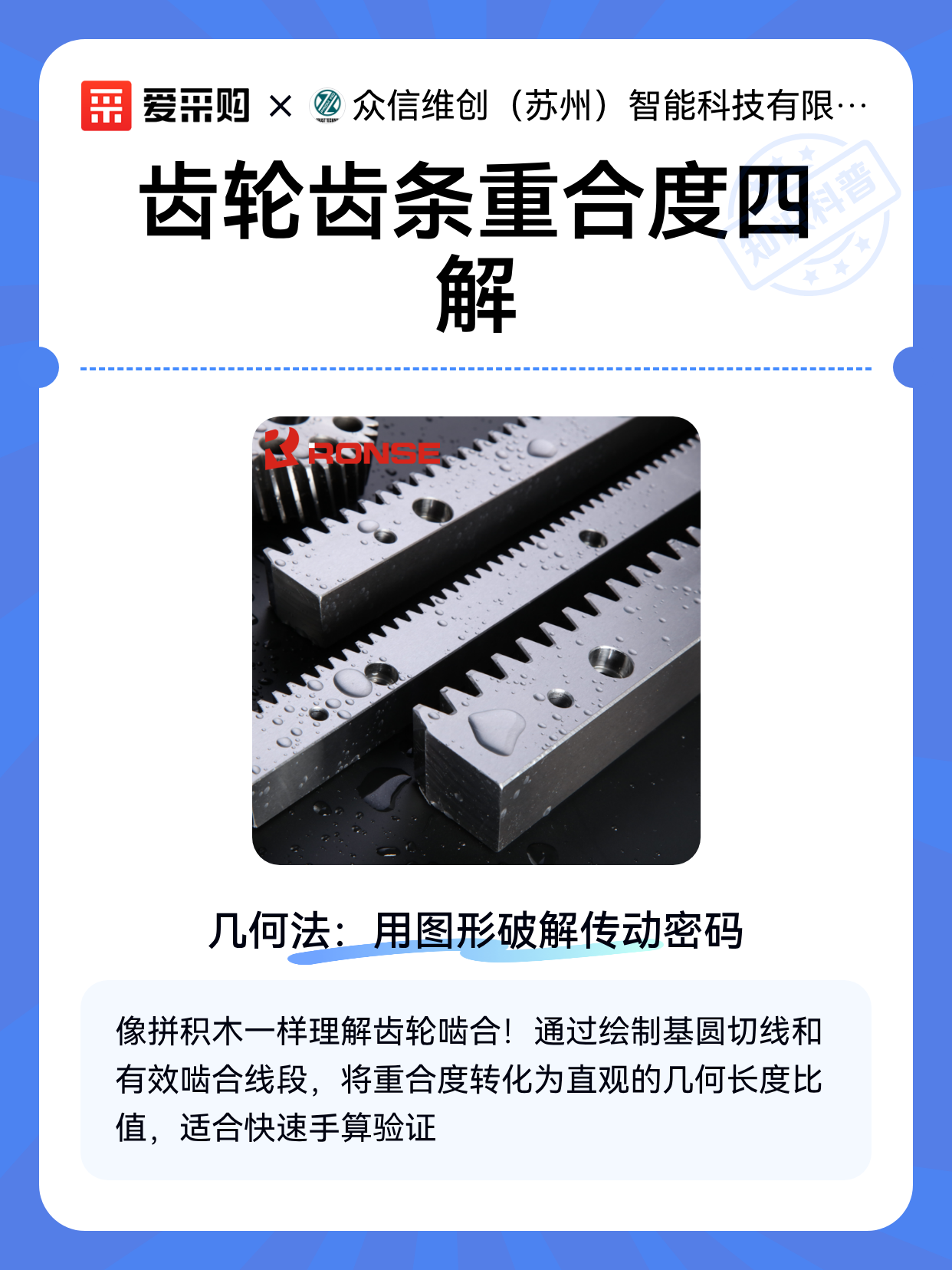

齿轮齿条重合度四解

一、几何法：用图形破解传动密码

齿轮齿条啮合就像拼积木，重合度就是同时接触的积木块数。通过绘制啮合区域几何图形：

1. 基圆切线法：画出齿条齿顶线与齿轮基圆的公切线

2. 有效啮合线段：测量实际参与传动的接触线长度

3. 公式推导：重合度=有效啮合线长/基圆周节

这种方法直观易懂，适合快速估算，但需要精确绘图。

二、运动学法：让数学公式跳舞

把齿轮转动过程变成数学表达式：

1. 建立坐标系：固定齿条，齿轮做纯滚动

2. 接触点方程：联立齿廓方程与运动轨迹方程

3. 求解重叠区间：计算同时满足啮合条件的角度范围

4. 结果转换：将角度范围转换为线长度比值

虽然计算复杂，但适合计算机编程实现批量计算。

三、接触线分析法：三维视角新发现

跳出平面思维，从空间角度观察：

1. 斜齿接触线：螺旋角让接触线变成斜线

2. 投影计算：将空间接触线投影到端平面

3. 长度积分：沿齿宽方向积分有效接触长度

这种方法特别适合斜齿轮齿条传动的重合度计算，能准确反映螺旋角的影响。

四、等效齿宽法：化繁为简的智慧

用等效概念简化计算：

1. 虚拟齿宽：将实际齿宽转换为当量直齿齿宽

2. 端面重合度：先计算端面参数下的基础值

3. 轴向重合度：再叠加螺旋角带来的附加效果

4. 综合公式：总重合度=端面值+轴向值

这种模块化思路既保证精度又提高计算效率，在工程设计中应用广泛。
