管道工程中7种对口器类型的关键选型因素

管道焊接工程中，对口器的选型直接影响组对精度和施工效率。选错型号可能导致焊缝错边、组对时间长等问题，这里先看看主流工程现场常用的几类配置。

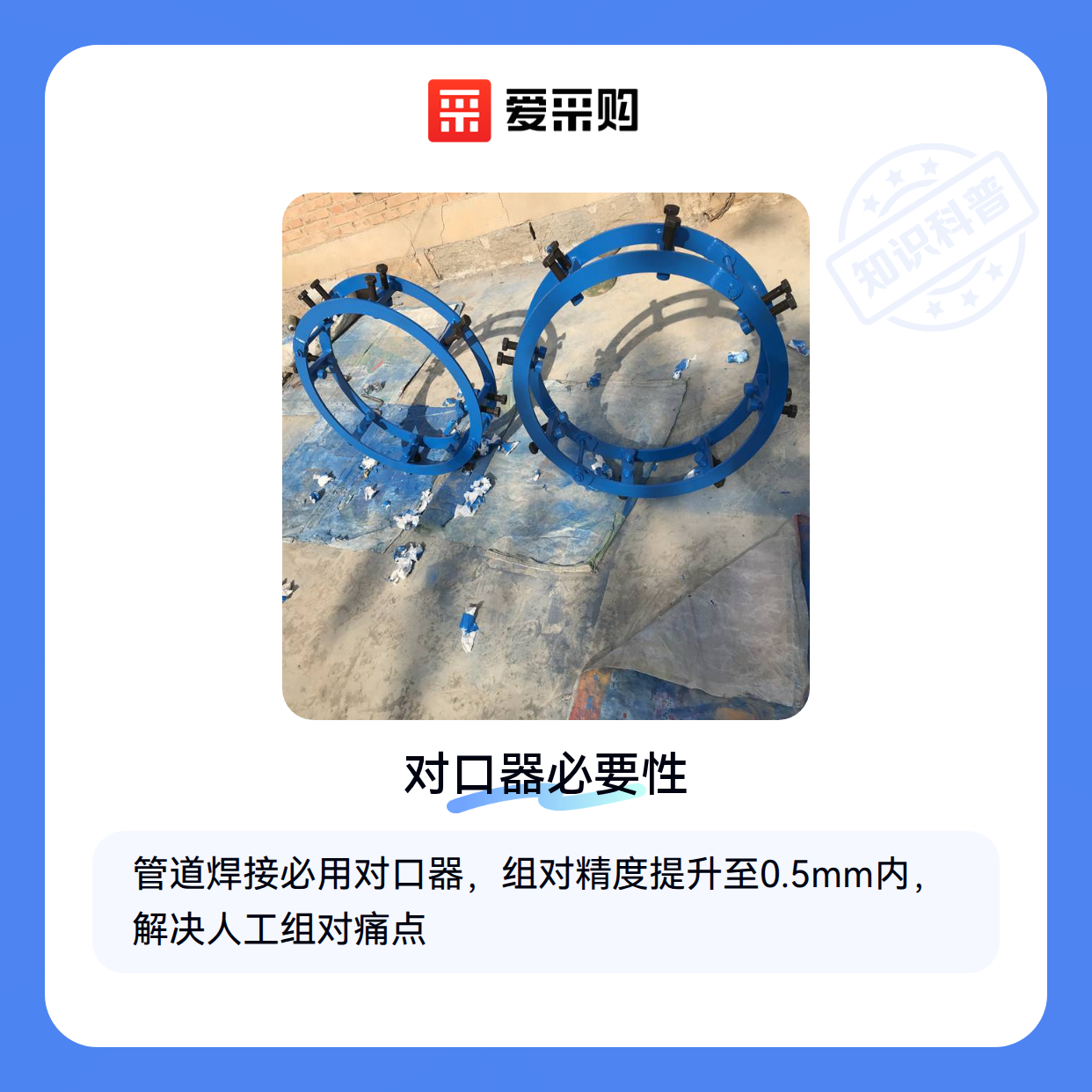

一、为什么管道焊接必须使用对口器

管道焊接前需要确保两段管口完全同心，传统人工组对方式存在三个痛点：

• 管口错边量难以控制在2mm以内
• 大直径管道需要多人配合，耗时耗力
• 特殊材质管道容易在组对过程中产生机械损伤

管道外对口器通过机械夹持实现微调定位，能将组对精度提升至0.5mm以内。目前主流工程中约70%的管道焊接会使用专业可调节内对口器，尤其适用于长输管线等高要求场景。这类工具的核心价值在于用一次性投入换取长期施工质量稳定性。

二、对口器的7种主要类型及其工作原理

根据结构和驱动方式差异，常见对口器可分为这几类：

1. 手动顶丝式：通过旋转顶丝推动管口对齐，适合DN300以下管道临时组对
2. 液压微调型：内置液压缸实现精密调节，用于厚壁管或高压管道
3. 自动居中款：带自平衡机构，特别适合偏心管道的快速组对
4. 法兰专用型：带有法兰定位销，解决法兰螺栓孔对位难题
5. 内涨式结构：从管道内部撑开定位，避免外表面划伤
6. 磁力吸附款：通过永磁体固定，适合不锈钢等非磁性材质
7. 模块化组合：可拆装设计，应对异形管件组对需求

其中液压对口器在长输管道施工中已成主流，而手动对口器更多用于维修现场的快速处理。特殊场景如海洋平台管道会选用带防腐涂层的自动对口器。

三、根据管道参数选择对口器的4个关键维度

选型时需要重点评估这四个要素：

1. 管道直径范围

• DN200以下：轻型手动款即可满足
• DN200-600：建议选用带加力杆的双边顶丝对口器
• DN600以上：必须配置液压辅助系统

2. 壁厚与材质

• 薄壁不锈钢管：优先选内涨式或磁力款
• 厚壁合金钢管：需要200MPa以上顶紧力的液压型号
• PE等塑料管道：需专用防变形夹具

3. 施工环境特点

• 狭窄空间：选择紧凑型管道组对机
• 野外作业：考虑防风沙设计的重型款
• 腐蚀环境：不锈钢材质或镀层处理型号

4. 焊接工艺要求

• 自动焊工序：要求0.3mm以内重复定位精度
• 手工焊场景：1mm精度即可满足
• 特殊坡口：需配套管道坡口机使用

对于法兰连接场景，法兰对口器能同时解决管口对齐和螺栓孔定位两个问题：

四、使用对口器时还需要哪些辅助工具

完整管道施工流程中，对口器只是组对环节的工具，还需要配套这些设备：

• 前置处理：管道切割机保证切口垂直度
• 坡口加工：电动管道坡口机比手动工具效率高5倍
• 焊接固定：焊接夹具防止热变形导致错位
• 质量检测：激光对中仪验证组对精度

特别是大口径管道施工时，配套法兰夹具和管道支架能显著提升组对稳定性：

五、如何避免对口器使用中的常见问题

现场操作时这些细节容易被忽视：

• 每次使用前检查顶丝螺纹磨损情况
• 液压型要定期更换密封件
• 不锈钢管道必须清洁夹具接触面
• 组对完成后不要立即拆除，先完成点焊固定
• 存放时所有调节部件应退回初始位置

建议配套使用管道测量仪定期校验工具精度，特别是频繁使用的工地：

管道工程中选择合适的对口器需要综合考量管道参数、施工条件和工艺要求。对于常规碳钢管道，双边顶丝对口器性价比最高；特殊材质或高精度要求的场景，则建议选用液压或自动调节型号。配套的管道支架和测量工具同样不可忽视。
