PCB电容选购时，老工程师最看重的几个点

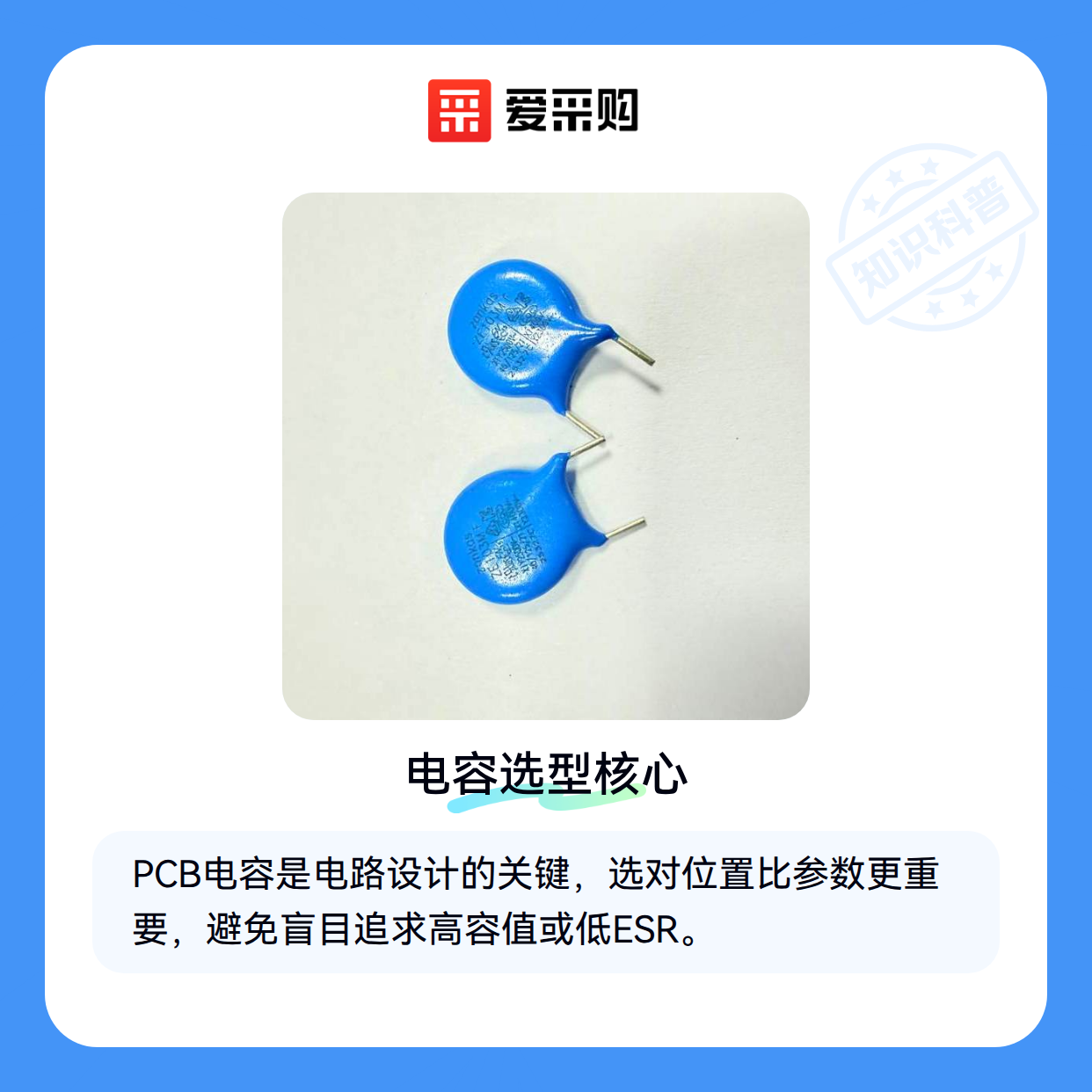

选PCB电容时，老工程师会先看电路板上哪个位置容易出问题——不是参数越高越好，而是放对地方比什么都重要。

一、为什么PCB电容在电路设计中如此关键？

任何电路板都像精密运转的交通系统，而PCB电容就是关键路口的缓冲带。它们主要解决三个问题：

• 瞬间电流补给：当芯片突然需要大电流时，就近的电容能快速响应
• 高频噪声过滤：像筛子一样滤除电源线上的杂波，特别是高压电容区域
• 信号完整性保护：防止高速信号因阻抗突变产生反射

但现实中很多工程师会陷入误区：盲目追求高容值或低ESR，却忽略了电容在电路中的实际工作环境。比如开关电源输入端的安规电容，安全隔离特性比容量更重要。

二、PCB电容的不同类型及其核心差异

根据介质材料和结构，常见的有这几类主力选手：

• 电解电容：大容量担当，适合电源滤波
  • 铝电解成本低但寿命短，像马拉松选手后半程会掉速
  • 钽电解体积小稳定性好，但怕过压就像精密仪器怕摔

• 薄膜电容: 高频特性优异，像专业短跑运动员
  • 聚丙烯材质损耗极低，适合精密计时电路
  • 耐压能力突出，在逆变器里是常客
• 钽电容: 体积与性能的平衡大师
  • 同样容量下体积比电解电容小70%
  • 但需要严格限制浪涌电流，否则容易"猝死"

关键结论：没有万能电容，只有最适合场景的选择。🔧

三、如何根据电路需求选择最合适的PCB电容？

选型时建议按这个顺序锁定关键参数：

1. 先看电路位置

   • 电源输入端：优先考虑耐压和安规认证
   • 芯片供电脚：关注高频响应和ESR
   • 信号耦合路径：选择低失真介质

2. 再看环境压力

   • 高温环境避开普通电解电容
   • 震动场合慎用钽电容
   • 需要长期可靠性的选固态电容

3. 最后算经济账
   • 消费电子可接受每年1%失效率
   • 工业设备要按10年寿命选型
   • 医疗设备宁可多花三倍预算

特别注意：同样标称参数的电感器和电阻器配套使用时，实际表现可能相差30%。🔌

四、PCB电容安装和维护需要哪些配套工具？

焊错电容比选错电容更常见，这些工具能避免悲剧：

• 焊接设备
  • 回流焊适合批量贴片生产，温度曲线要匹配电容耐温
  • 手工维修建议用含银焊锡丝，熔点低不易烫坏介质

• 检测仪器
  • 用LCR表测实际参数，标称值常有10%偏差
  • 热成像仪能发现电容过热的隐患点

血泪教训：用错助焊剂会导致电容引脚腐蚀，三个月后批量失效。⚠️

五、PCB电容使用中容易被忽视的细节

老工程师的实战经验往往藏在细节里：

• 安装方向

  • 电解电容极性接反会当场爆炸
  • 甚至非极性电容也有最佳焊接方向

• 老化测试

  • 通电老化48小时后再测参数
  • 高频电路中的电容会"漂移"

• 失效预警
  • 容量下降20%就该更换
  • 鼓包是电解电容最后的求救信号

隐藏技巧：用波峰焊处理插脚电容时，提前用耐热胶带保护电容体。🧠

电路设计就像下棋，PCB板上的每个电容都是精心布置的棋子。从安规电容保安全，到高频电容稳信号，选对型号只是第一步，安装工艺和定期检测才是长久之计。
