当测试工程师反复调整探针位置却仍出现信号漂移时,往往问题不在操作手法,而在于选型时忽略了那些参数表之外的关键因素。
一、为什么探针片选型不能只看参数表?
参数表上的漏电精度、倍率范围确实重要,但真正影响测试效率的往往是这些隐藏属性:

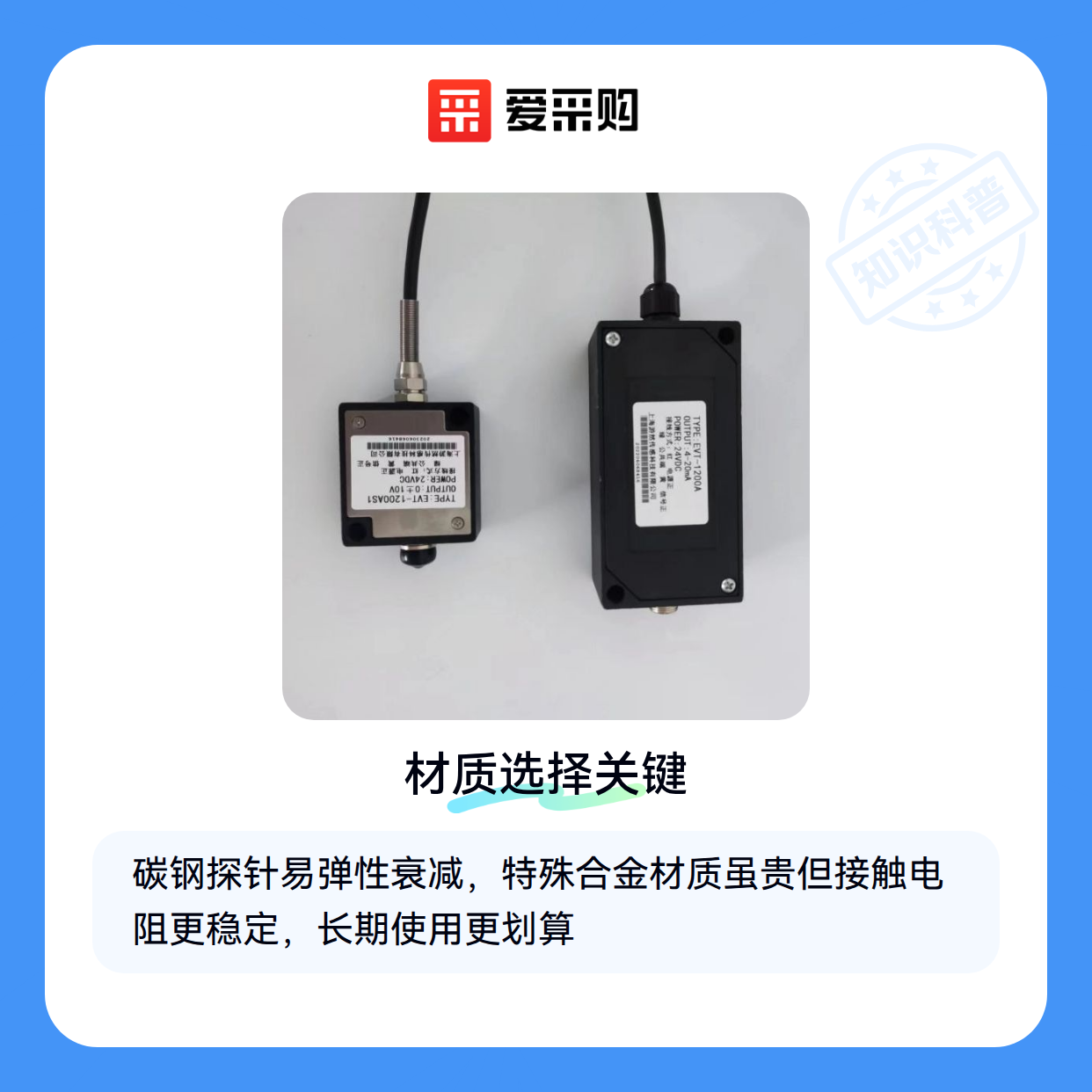

- 材质疲劳曲线:碳钢探针在连续测试2000次后容易出现弹性衰减,而特殊合金材质虽然初始成本高,但能保持更稳定的接触电阻
- 微观表面处理:同样标称"镀金"的
晶圆测试探针片 ,实际镀层均匀度可能相差3倍以上,这直接决定高频信号测试的稳定性 - 温度漂移补偿:标称5pA漏电精度的设备,在车间温度波动10℃时实际表现可能相差40%,但厂商通常不会注明温度系数
最近遇到某半导体厂
二、测试环境如何决定探针片的真实表现?
实验室环境下的理想参数,在实际产线中可能大打折扣。我们观察到的典型差距包括:
- 振动场景:全自动探针台运作时的机械振动,会使普通探针的接触电阻波动达到15%,而带缓冲结构的
高频探针片 能控制在5%以内 - 微粒污染:晶圆切割产生的硅粉堆积在探针间隙,8小时连续工作后,未做防粘设计的
半导体探针片 误测率上升至初期的2.3倍 - 多物理场耦合:大电流测试时探针发热导致的膨胀,与机械臂定位误差形成叠加效应,这是参数表从未提醒过的系统误差来源
某功率器件测试车间通过改用三明治结构的探针头,将热膨胀导致的定位偏移量从23μm降至7μm——这个改进方案来自设备厂商的现场诊断而非产品手册。
三、从晶圆到PCB:不同测试场景的探针片匹配方案
根据被测物特性选择探针类型,比盲目追求高参数更有效:
晶圆级测试场景
- 需要探针具备μ级定位精度和自清洁能力
- 气冷式探针更适合高密度pin脚阵列
- 12英寸晶圆优先选择带光学对位辅助的型号
