大功率晶闸管选型时，老采购最看重的三个隐性指标

选晶闸管时盯着电压电流参数看？老采购更在意那些藏在数据表角落的隐性指标。这些细节往往决定了设备在高温、浪涌等极端工况下的真实表现。

一、大功率电力电子设备为何离不开晶闸管？

在需要精确控制大电流的场合，晶闸管依然是性价比最高的选择。它像电路中的"智能开关"，既能承受可控硅模块 1600V级别的高压，又能通过微小触发电流控制上千安培的主回路通断。与功率晶体管或MOSFET相比，其导通损耗更低，特别适合工频交流电场景。

目前主流方案分为两类：

• 单向型：如单向可控硅 TO-92封装，适合直流或半波整流电路
• 双向型：如KK晶闸管 1800V，可直接控制交流电全周期 这两种结构在触发方式和耐压特性上有本质差异，选错类型会导致控制失效。

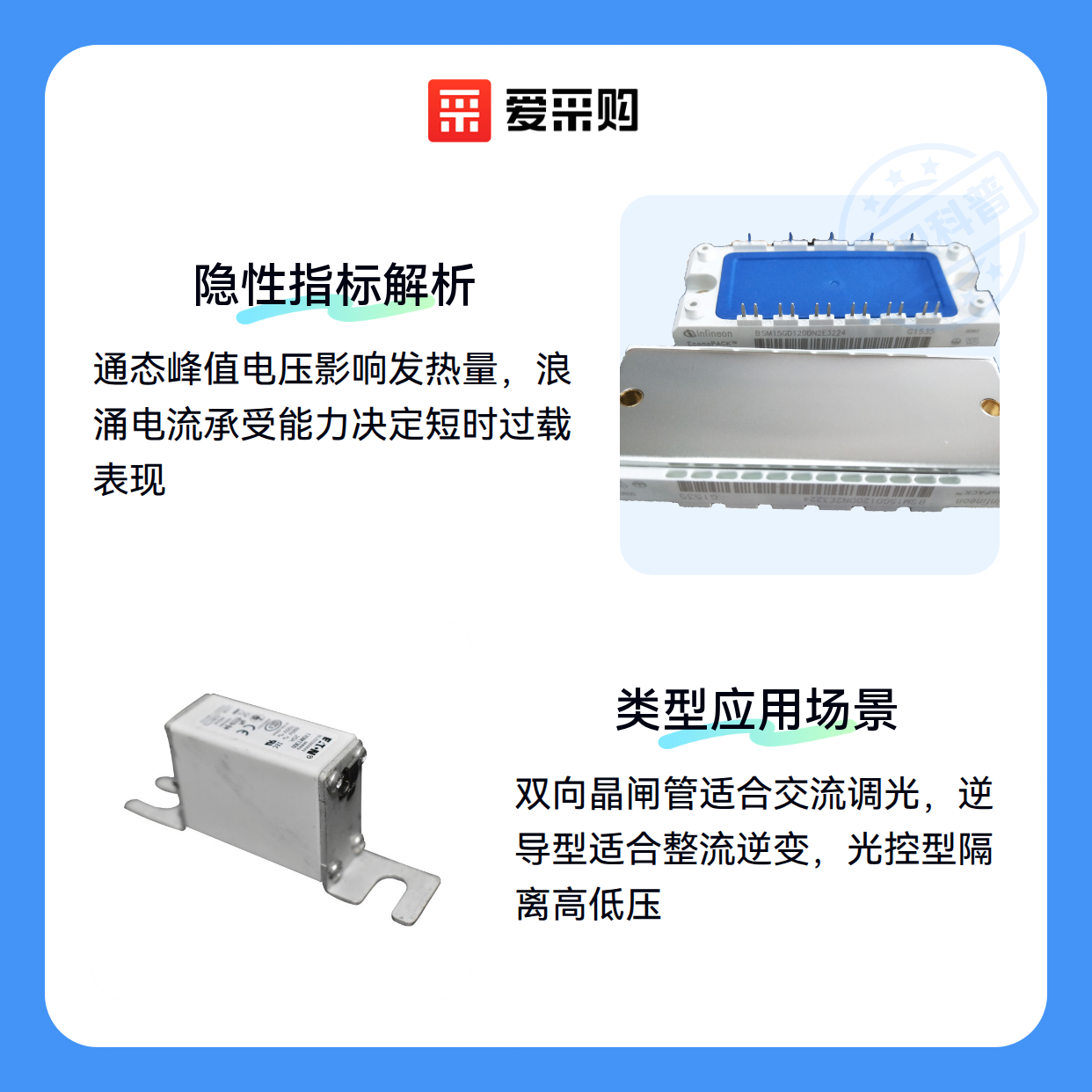

二、电压等级和电流容量之外的隐性指标

参数表首页的额定值只是基础门槛，真正影响可靠性的往往是这些指标：

• 通态峰值电压：决定导通时的能量损耗，数值越小发热量越低
• 浪涌电流承受能力：短时过载下不自毁的关键，工业级器件通常能达到额定电流10倍以上
• 门极触发一致性：同一批次器件触发电压差异大于0.3V时，并联使用可能失衡

比如在电焊机应用中，逆导晶闸管因反向恢复时间短更受青睐；而高频加热设备则倾向选择快速晶闸管以减少开关损耗。

三、双向/逆导/光控晶闸管分别适用哪些场景？

根据控制对象和电路拓扑的不同，主流方案可分为三类：

• 双向晶闸管：交流调光、电机软启动的首选，无需整流桥就能控制交流电双向导通
  典型如舞台灯光控制系统，要求器件能承受频繁的电流方向切换

• 逆导型：整流逆变一体化设备的核心器件，反向恢复时间比普通型号快50%以上
  常见于UPS不间断电源，需要兼顾整流和逆变两种工作模式

• 光控型：通过光纤触发，彻底隔离高低压回路
  高压直流输电系统的标配，避免电磁干扰导致误触发

当开关频率超过10kHz时，可考虑IGBT模块作为升级方案，但其驱动电路复杂度更高。

四、触发电路和保护器件如何匹配主器件？

买完主器件才发现系统无法稳定工作？这些问题最容易被忽视：

• 触发匹配：门极驱动电流不足会导致导通不完全，建议选用带过流保护的可控硅触发电路
• 电压箝位：并联TVS二极管可吸收关断时的电压尖峰，保护器件不被击穿
• 动态均流：多只并联时需配置电流传感器监测各支路平衡度

特别是保护电路响应速度必须比晶闸管自身动作快3倍以上，否则保护动作前器件已损坏。

五、安装散热器时90%的人会忽略的接触面处理

再好的散热器也架不住安装不当。这些细节直接影响导热效率：

1. 接触面平整度需小于0.02mm，必要时用研磨膏手工打磨
2. 导热硅脂厚度控制在0.1-0.3mm，过厚反而增加热阻
3. 紧固压力要均匀，推荐使用扭力扳手控制螺栓扭矩

大功率器件建议每运行200小时检查一次散热器固定状态，热循环会导致紧固件松动。

说到底，选晶闸管既要看可控硅触发电路等配套方案的成熟度，也要评估自身工艺控制能力。电压电流只是门票，隐性指标才是决定设备MTBF（平均无故障时间）的关键因素。
