FDC1004电路选购：如何避免买对芯片却用不对？

当你采购FDC1004电路时，是否遇到过芯片参数达标却在实际应用中效果不佳的困扰？本文将帮你理清选型背后的关键判断逻辑，避免因忽略细节而导致的采购失误。

一、为什么差分电容测量架构是选型的第一判断点？

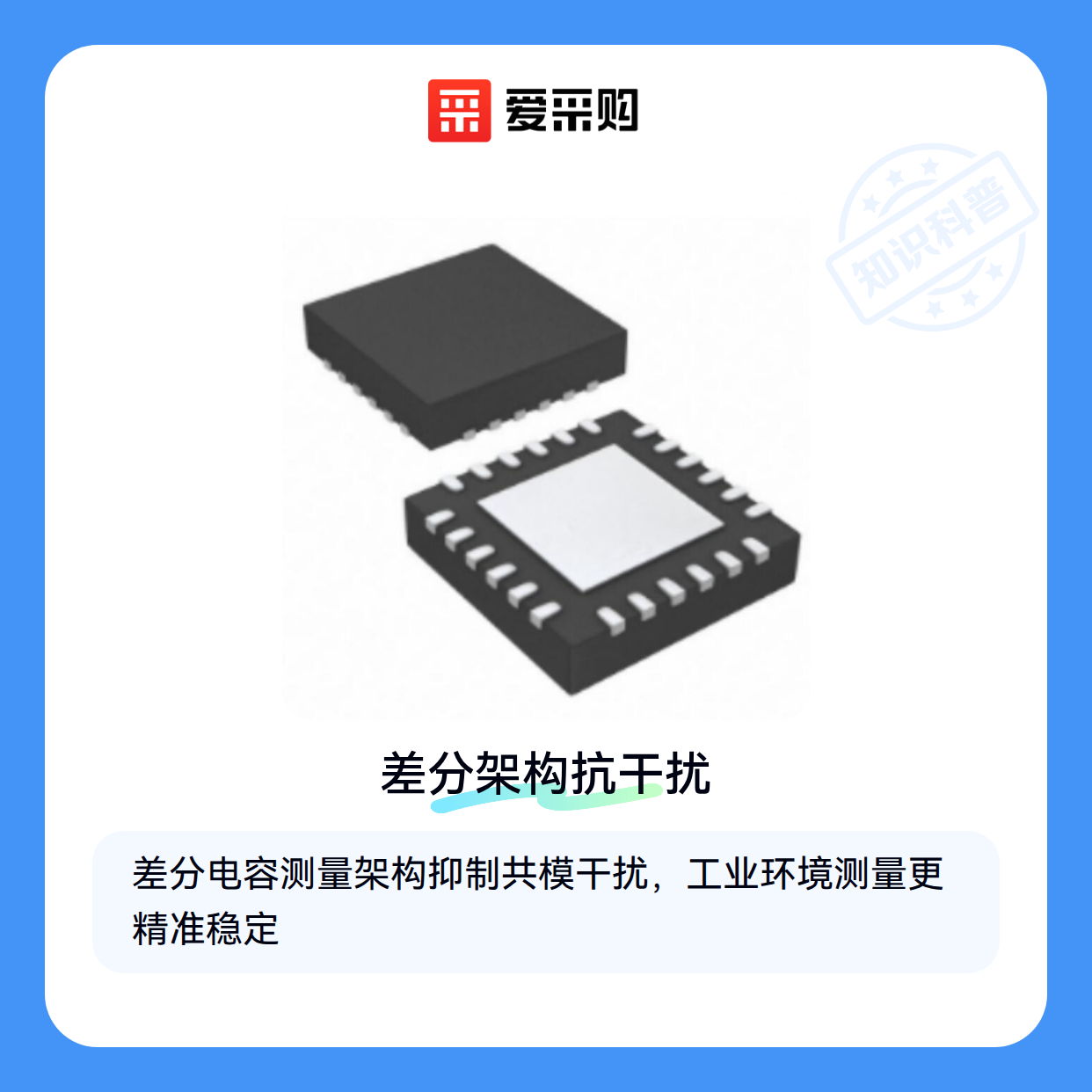

FDC1004电路的核心价值在于其差分电容测量技术，这种架构能有效抑制共模干扰，特别适合存在环境噪声的应用场景。

与传统单端测量方案相比，差分架构通过双通道信号处理，可以显著提高测量精度和稳定性。这也是为什么在工业环境或复杂电磁场合，FDC1004往往表现更出色。

如果你需要在中距离范围内（如液位检测或接近感应）实现可靠的电容测量，优先考虑采用这种差分架构的解决方案。

二、同样16bit分辨率，为何实际测量效果差异明显？

FDC1004DSCR标称的16bit分辨率只是理论值，实际测量精度还受到采样速率、通道间串扰和环境温度补偿能力的影响。

在快速动态测量场景中，过高的采样速率可能导致分辨率下降；而在多通道同时工作时，需要注意通道隔离度对测量结果的影响。

这些隐藏的技术细节往往被规格书中的峰值参数掩盖，却直接决定了芯片能否在你的具体应用中发挥预期性能。

三、电容传感方案如何分流？FDC1004更适合中距离检测

当电容传感需求出现时，工程师常面临方案分流的选择困境。FDC1004的核心价值在于其差分电容测量架构，这使其在1-10cm的中距离检测场景中表现突出。

• 电容式触摸芯片：适合5mm内的近距离触控，如面板按键或触摸屏，但对环境噪声更敏感
• 液位传感器：专为容器内介质检测优化，通常牺牲分辨率换取更强的抗污染能力
• 接近传感器：侧重毫米级距离判断，多数采用单端测量且通道数较少

选择FDC1004的关键在于确认是否需要同时满足：

1. 多目标检测（4通道优势）
2. 亚毫米级位移变化捕捉（16bit分辨率）
3. 穿透非金属材料检测能力（差分架构特性） 这类需求常见于工业间隙监测、料位非接触检测等场景。

若项目对成本更敏感且检测距离固定，部分电容式接近开关可能更经济；但会损失灵活性和分辨率。此时需要评估长期维护成本——FDC1004的数字化输出特性使其在产线升级时更易集成。

最终决策前，建议先用评估板验证实际环境中的信噪比表现。不同介电常数的被测物会显著影响检测距离，这是参数表无法直接反映的关键变量。

四、为什么采购FDC1004后还需要额外投入开发工具？

许多工程师在采购FDC1004电路后才发现，仅靠芯片本身无法快速验证设计效果。这款电容数字转换器的差分测量特性对PCB布局极为敏感，而数据手册中的理想参数往往需要配合FDC1004评估板才能复现。

开发初期建议优先考虑TI官方提供的FDC1004EVM，其预置的电磁屏蔽设计和校准接口能直接验证芯片在真实环境中的信噪比表现。

对于需要定制化设计的项目，参考设计文件比评估板更重要。FDC1004的4通道配置涉及复杂的走线匹配，官方参考设计中包含经过验证的层叠结构和接地方案，能避免因寄生电容导致的测量偏差。

焊接环节同样需要特别注意——普通工作台难以保证芯片底部焊盘的均匀受热。使用带精密调平的焊接辅助支架，配合温控焊台，可显著降低虚焊风险。

五、哪些部署细节会让FDC1004性能打折扣？

FDC1004的16bit分辨率在实际应用中可能受两大因素制约：

• 电源噪声：建议在芯片供电引脚增加π型滤波电路，并与数字电源完全隔离
• 环境干扰：检测电极与外壳间距小于5mm时，必须使用电磁屏蔽罩阻断外部电场耦合

定期维护同样影响长期稳定性。电路板上的助焊剂残留会逐渐吸潮形成漏电路径，导致基线漂移。选用挥发性强、无腐蚀性的电路板清洁剂，配合防潮存储箱，能延长校准周期。

部署后的首次校准建议在目标环境中进行。FDC1004的偏移校准寄存器需要根据实际安装位置的电容器件特性进行调整，实验室测试数据可能不适用现场条件。

选择FDC1004电路本质是选择一整套测量系统：先通过评估板验证场景匹配度，再根据参考设计完成PCB布局，最后用专业工具保障部署质量。与其纠结单颗芯片参数，不如系统性评估开发支持体系的完整度。
