线性马达的推力、精度和速度该怎么平衡

当精密设备需要毫米级运动控制时，线性马达的推力、精度和速度就像不可能三角——提升某一项往往意味着牺牲其他性能。这篇文章帮你理清不同工业场景下的取舍逻辑。

一、为什么半导体设备商更青睐无铁芯设计？

不同工业场景对线性马达三大核心指标的优先级截然不同：

• 半导体设备：定位精度要求±1μm以内，更倾向无铁芯直线电机（磁变周期20mm），牺牲部分推力换取零齿槽效应

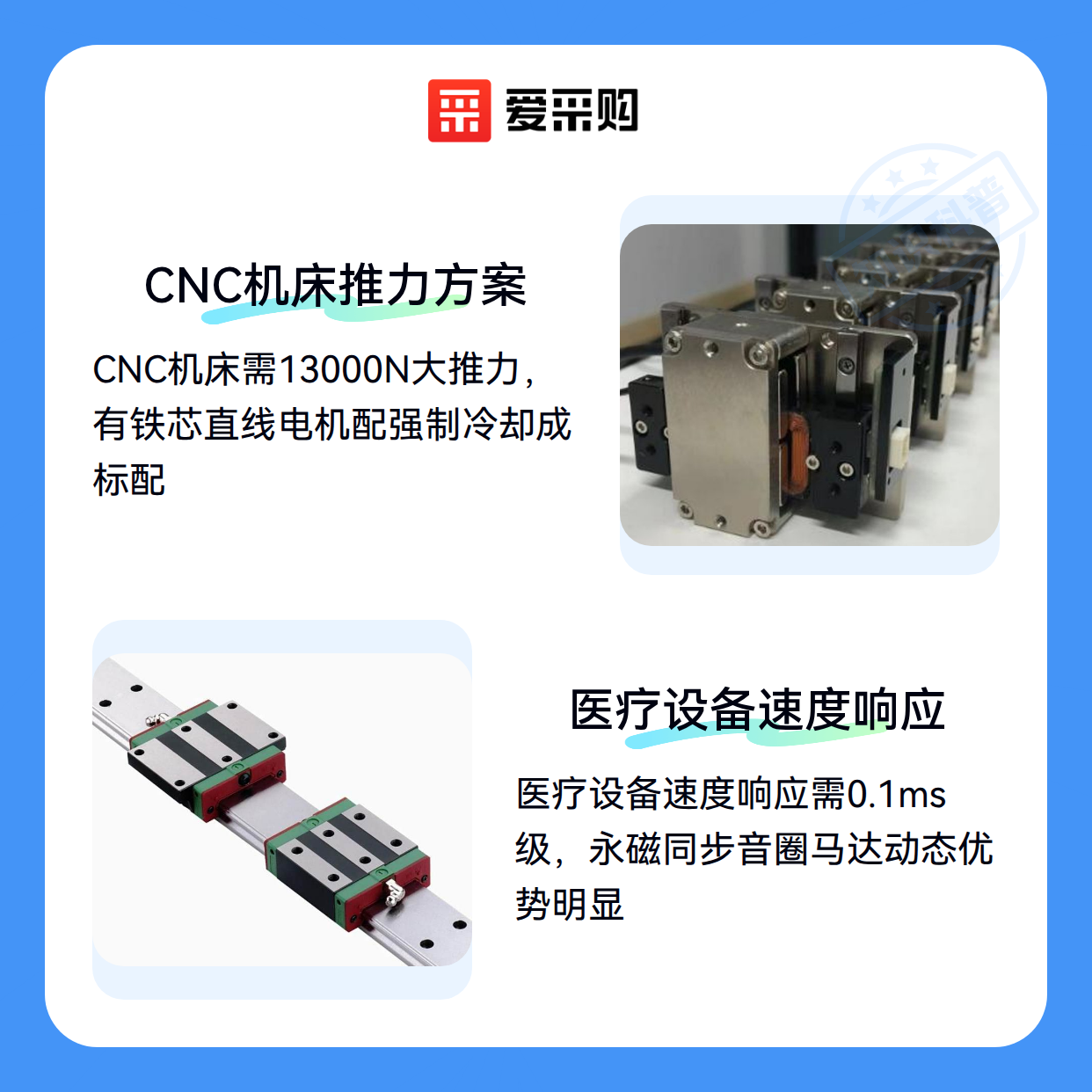

• CNC机床：需要13000N大推力对抗切削反作用力，有铁芯直线电机的金属材质和强制冷却成为标配
• 医疗设备：速度响应频率需达0.1ms级，此时永磁同步音圈马达的动态优势显现

高精度场景的核心矛盾在于：铁芯结构虽能提升推力密度，但带来的齿槽效应会导致±3μm的周期性定位误差。这就是晶圆切割设备宁可选择490N推力的平板电机，也不愿用传统大推力直线电机的原因。

二、推力纹波和定位精度背后的物理限制

线性马达的性能天花板受制于三个物理法则：

1. 磁场设计：Halbach阵列能提升30%磁通量，但会加剧线圈发热
2. 冷却方式：水冷可维持250000W持续功率，却增加系统复杂度
3. 动态响应：160A额定电流下，驱动器延迟成为速度瓶颈

当看到标称"13000Nm额定转矩"时，要注意这通常是峰值参数。实际连续工作转矩往往要打六折，否则线圈温度会在15分钟内突破120℃限值。这也是为什么压电马达在微动领域逐渐替代电磁方案——虽然推力仅6N，但分辨率可达纳米级。

三、医疗设备和CNC机床的需求能共用方案吗？

医疗影像设备常用的音圈马达方案（如6N峰值推力型号），其优势在于电气时间常数<4ms，但用在CNC上连铝材切削都难以胜任。反观机床用的380V大功率型号，虽然能输出1520N持续推力，但定位精度通常只有±10μm。

对于既要±5μm精度又要20m/s高速的包装机械，折中方案是采用伺服电机+精密行星减速机。虽然传动效率降至85%，但成本只有直驱方案的1/3。

四、为什么90%的定位误差来自非马达部件？

线性马达系统实际精度往往被这些配套件拖累：

• 导轨刚性：20mm宽直线导轨在490N侧向力下会产生0.02mm弯曲
• 编码器：23位绝对式编码器的分辨率比电机本身高两个数量级
• 联轴器：弹性联轴器的反向间隙会吃掉±3μm定位精度

实验室环境测得马达本身±1μm的重复定位精度，装上滑台模组后可能劣化到±5μm。特别是采用中央驱动的长行程系统，导轨拼接处的台阶误差会成为主要误差源。

五、同样的马达为什么你的损耗快3倍？

这三个使用细节最易被忽视：

1. 散热设计：密闭电柜内每100W损耗需0.5m³/min风量，否则线圈寿命减半
2. 防尘密封：IP54防护在金属加工车间撑不过半年，需定期更换密封条
3. 负载匹配：10A持续电流的驱动器带8A峰值负载最经济

实测数据显示，未安装限位开关的线性马达，其机械缓冲器平均2个月就要更换。而正确设置软限位的系统，相同工况下缓冲器寿命可延长至2年。

先明确你需要对抗的负载类型（恒力/变力/冲击力），再根据动态响应需求反推推力参数。记住：标称13000N的电磁驱动器在1ms阶跃响应下，实际可用推力通常不超过8000N。
