化工管道一旦选错材质，强酸强碱介质造成的腐蚀泄漏可能让整条产线停产——更换管道的直接成本只是冰山一角，后续的环保处罚和事故赔偿才是真正致命的风险。聚四氟乙烯管凭借其独特的化学惰性，正在成为腐蚀性介质输送场景的优先选择。
聚四氟乙烯管选错材质，设备腐蚀的代价远超想象
2小时前一、为什么化工企业首选聚四氟乙烯管？
在盐酸、氢氟酸等强腐蚀介质输送场景中，传统金属管道平均每2年就需要整体更换，而
- 化学稳定性：能耐受除熔融碱金属外的几乎所有化学介质，包括浓硫酸、王水等强氧化剂
- 温度适应性：-100℃~200℃的工作温度范围覆盖绝大多数化工场景
- 物理强度：与钢材复合后抗压强度可达600MPa，满足高压管道需求
目前化工园区普遍采用
⚡ 结论：强腐蚀+中高温工况下，聚四氟乙烯管的综合性价比远超普通金属管
二、耐腐蚀不等于万能：聚四氟乙烯管的性能边界
虽然PTFE被称为"塑料王"，但实际使用中仍需注意这些关键限制：

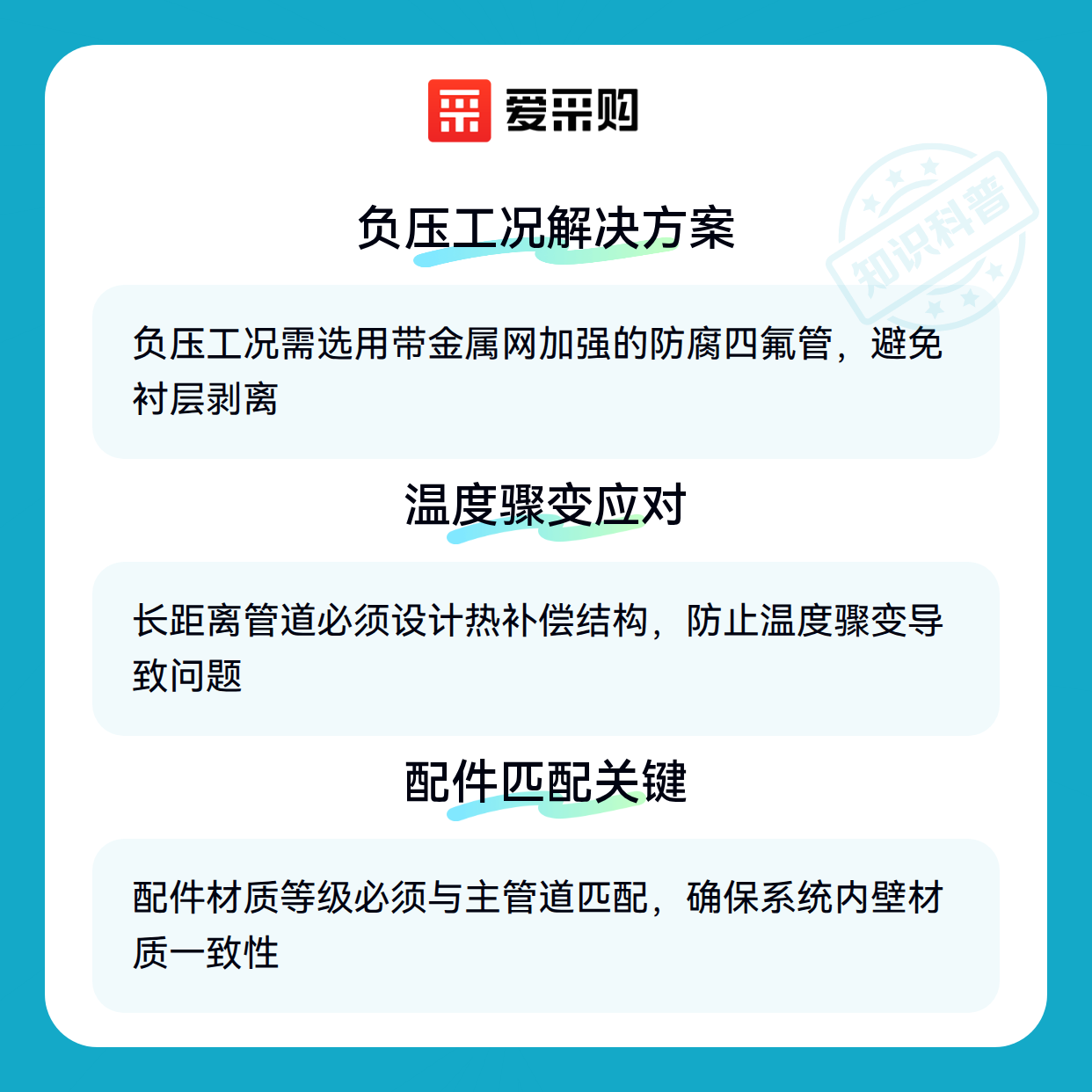

- 负压工况风险：纯PTFE管在75KPa以上负压时可能发生衬层剥离，需选用带金属网加强的
防腐四氟管 - 温度骤变问题：线性膨胀系数达10×10⁻⁵/℃，长距离管道必须设计热补偿结构
- 机械强度局限：纯四氟管抗冲击性较差，物料含固体颗粒时应选
耐高温四氟管 复合衬里结构
特别提醒：PTFE在260℃以上会缓慢分解，烟气处理等高温场景需严格监控管壁温度。
⚡ 结论：介质成分、温度波动、机械应力三个维度必须同步评估
三、同样是四氟管，为什么使用寿命差3倍？
不同工况下的选型方案对比：
| 场景特征 | 推荐方案 | 关键参数 |
|---|---|---|
| 强酸+高压 | 钢衬四氟复合管 | 抗压≥100MPa |
| 腐蚀+柔性连接 | 聚四氟乙烯波纹管 | 补偿量≥10mm/米 |
| 低温+绝缘 | 纯PTFE管 | 介电强度≥30kV/mm |
| 含颗粒介质 | 四氟乙烯衬里管 | 结合强度≥1.5MPa |
对于需要柔性补偿的场合，
⚡ 结论：介质特性决定材质选择，管道应力决定结构形式
四、容易被忽视的管道系统配件
完整的管道系统需要这些关键配件配合：
- 密封环节：使用
四氟管固定夹 时需加PTFE垫片，避免金属直接接触造成衬层磨损 - 连接部件：建议选用带四氟衬里的
PTFE管配件 ，保持系统内壁材质一致性 - 补偿装置：大于10米的直管段必须设置膨胀节，防止热胀冷缩导致法兰泄漏
某制药企业的教训：虽然主管道选用优质钢衬四氟管，但因使用了普通橡胶接头，3个月后接头处就被溶剂腐蚀穿孔。
⚡ 结论：配件材质等级必须与主管道匹配
五、安装后才发现的问题往往代价最大
这些实操细节直接影响系统可靠性：
- 切割处理：禁止使用砂轮切割机，应采用专业四氟管割刀，避免产生高温降解
- 法兰安装：螺栓应对角线逐步拧紧，最终扭矩不超过120N·m
- 密封维护：定期检查时用
聚四氟乙烯密封带 更换老化密封件 - 支架间距：DN100管道的支架间隔不应超过1.5米，防止下垂导致衬层开裂
⚠️ 常见误区：认为四氟管"免维护"，实际上每年仍需进行电火花检测（≥15kV）检查衬层完整性。
⚡ 结论：规范的安装和维护能使管道寿命延长30%以上
聚四氟乙烯管的价值不仅在于材料成本，更在于系统可靠性带来的长期收益。建议按介质腐蚀性、温度波动幅度、机械负荷三个维度评估需求，优先考虑钢衬四氟管道与绝缘聚四氟乙烯管的组合方案，配套部件选择同级防腐材质。对于特殊工况，可向供应商提供具体参数进行定制化设计。
