船舶工程师不会明说的弹性吊架选型门道

船舶工程师选弹性吊架时，最头疼的不是参数对比，而是那些产品手册里不会写的实战经验——比如为什么同样标称载荷的吊架，在机舱和甲板的表现天差地别？今天我们就聊透这些选型门道。

一、为什么船舶设备特别依赖弹性吊架？

船舶动力系统的振动就像持续的地震，传统刚性支架会把这些振动直接传导到船体结构。而弹性吊架通过弹簧或橡胶元件吸收能量，能降低30%以上的结构噪声。特别是柴油机排气管这类高频振源，没有缓冲装置时焊缝开裂是家常便饭。

目前主流方案分两种：弹簧式适合重载低频场景，比如主机支撑；橡胶复合式则对水泵、风机等中高频设备更有效。最近有些船厂开始尝试整定式弹性支架，通过预压缩弹簧来适应不同热位移量。

结论：选型前先区分振动源类型，就像给不同病症开药方 💡

二、船用场景对弹性吊架的三大特殊要求

1. 抗腐蚀优先于承重
   海上盐雾环境会让普通碳钢吊架在两年内锈蚀失效，但全不锈钢方案又成本过高。折中方案是采用镀锌弹簧配合304不锈钢连接件，像这款弹簧支吊架就专门强化了焊缝防腐处理。

2. 三维位移补偿能力
   船舶摇摆时管道会产生多向位移，单向缓冲的吊架会导致支点应力集中。好的船用吊架应该像关节轴承一样，允许轴向旋转和侧向偏转。

3. 抗冲击冗余设计
   遇到风浪冲击时，瞬时载荷可能是静态的5倍以上。经验丰富的工程师会选载荷余量≥50%的型号，并搭配蒸汽管道吊架专用的阻尼器。

结论：船舶认证只是门槛，真实工况才是试金石 ⚓

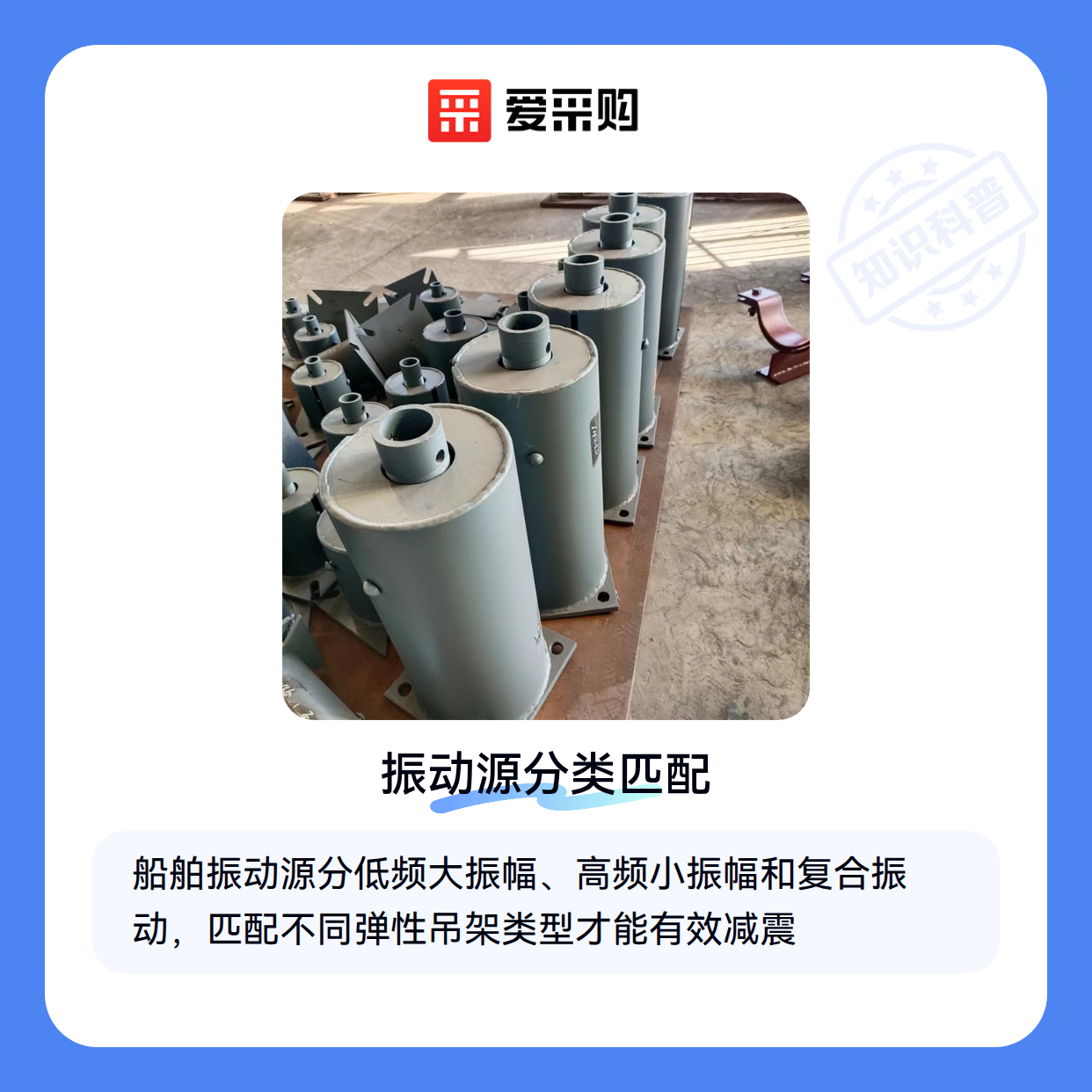

三、根据振动源特性匹配吊架类型的决策树

• 低频大振幅场景（主机、锅炉）
  选大行程弹簧吊架，注意检查弹簧预压量是否可调。这类设备的热位移可能超过50mm，固定式支架会导致约束力剧增。

• 高频小振幅场景（泵组、风机）
  橡胶金属复合吊架更合适，但要确认橡胶耐温等级。船用风机减震吊架通常需要耐受120℃以上高温油气。

• 复合振动场景（排气管路）
  需要弹簧与阻尼器组合方案。像某些船用橡胶减震吊架会内置液压阻尼单元，同时控制高频噪声和低频摆动。

结论：没有万能方案，只有针对性的妥协 ⚖️

四、安装弹性吊架必须同步考虑的连接组件

很多船厂吃过亏——买了高性能吊架，却用普通吊架螺栓固定。实际上：

1. 连接件强度应该≥吊架本体，建议用8.8级以上的合金钢螺栓
2. 甲板吊装点要用工字钢吊卡加强，避免局部变形
3. 所有螺纹连接必须加防松垫片，振动环境下普通螺母会自转脱落

结论：吊架性能的30%取决于连接方案 🔗

五、海上高盐环境下的吊架防腐检查要点

每月应该打开检修孔检查一次弹簧锈蚀情况，这三个位置最危险：

• 弹簧圈接触面（易积存盐分）
• 焊接热影响区（晶间腐蚀高发）
• 螺纹调节机构（锈死后无法调整）

在检查间隙可以加装减震垫作为临时缓冲，特别是老旧船舶改造时经常需要这类过渡方案。

结论：防腐是持续过程，不是一次性选择 🛡️

说到底，选弹性吊架既要懂设备特性，又要尊重海洋环境的残酷。如果拿不准振动频率，带个加速度计现场测比查手册更靠谱；如果预算有限，至少保证高温区域的吊架用不锈钢材质。记住，船上最贵的零件往往是被振动毁掉的相邻设备。
