倒装复合模选购时，这些点帮你提前踩坑

当你在冲压生产线上频繁遇到落料卡模、冲孔精度不稳定时，倒装复合模可能是那个被忽略的解决方案——它用上下模倒置的结构，把废料直接落进冲床台面，省去了反复清理的麻烦。但选错类型或配套，反而会让效率打折扣。

一、倒装复合模在冲压工艺中的独特优势

传统复合模的废料需要从模具上方顶出，而倒装复合模通过结构倒置实现了三大突破：

• 废料直落：冲裁后的废料自然下落，减少停机清理时间

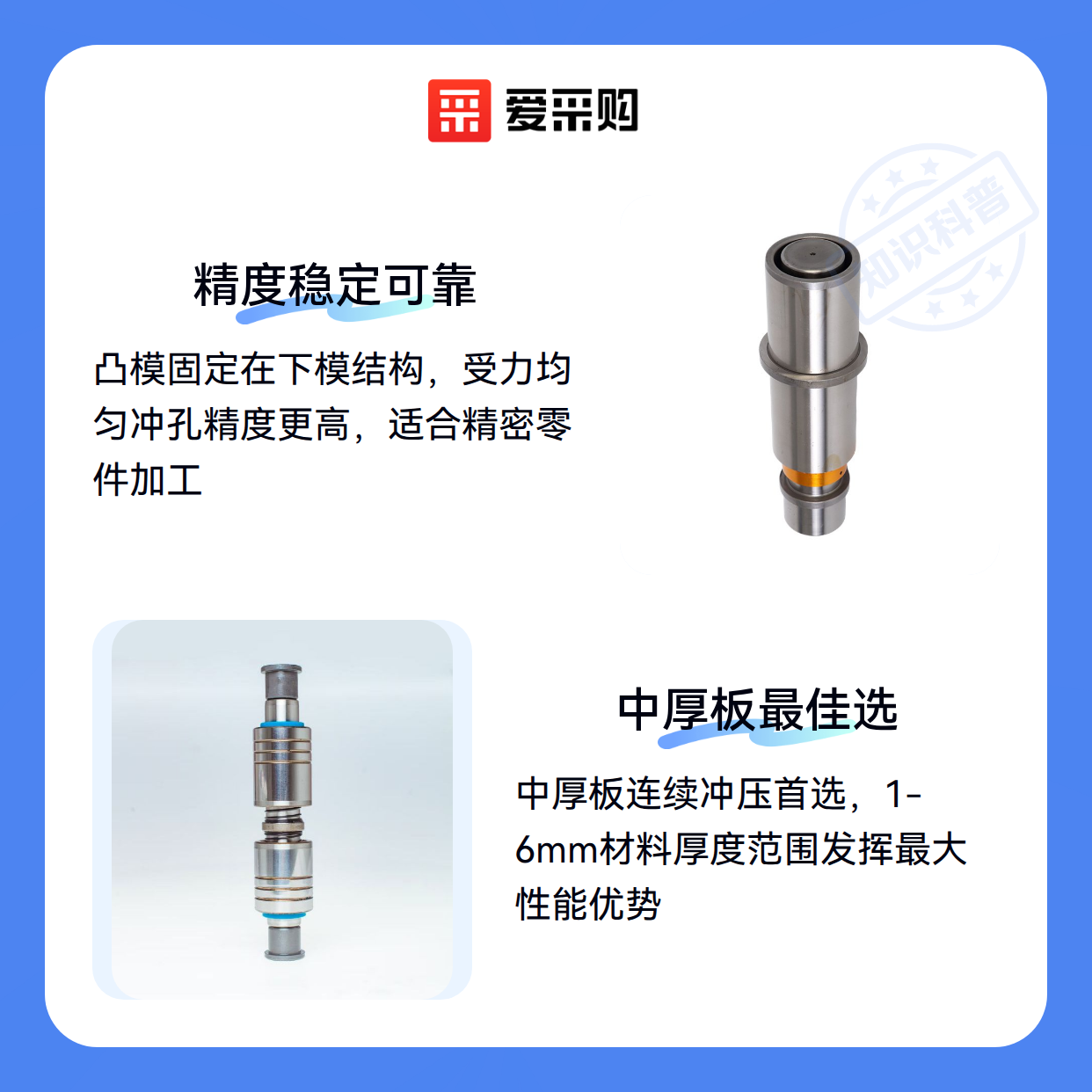

• 精度更稳：凸模固定在下模，受力均匀不易偏移
• 多工序集成：一套模具可完成落料、冲孔、拉伸，比如多工位复合模能在一冲程内完成3道工序

教学场景常用的透明冲压复合模直观展示了这个原理——铝合金模架和亚光处理让内部动作一目了然，适合拆装培训。

但它的优势也伴随着局限：模具高度增加15%-20%，对小型冲床可能超出闭合高度范围。🚩 结论：适合中厚板（1-6mm）连续冲压，薄板或单工序反而浪费性能

二、如何判断倒装复合模是否适合你的生产需求？

先问三个关键问题：

1. 材料特性：处理铝板、铜板等软质材料时，倒装结构能减少材料拉伸变形；但超硬合金可能需要更强的顶出装置
2. 批量规模：500件以下小批量生产，单冲模更经济；倒装模的优势在日均3000件以上规模才明显
3. 空间限制：模具总高超过冲床最大装模高度时，要考虑定制矮化版

教学用倒装复合模的定制化思路值得参考——它们的可调挡料销和模块化设计，能快速适配不同尺寸试件。

⚠️ 特别注意：处理带凸缘的拉伸件时，要检查压边圈与顶出装置的干涉风险。🚩 结论：适合中等批量以上的平板类零件加工，复杂三维造型需谨慎评估

三、倒装复合模与其他模具的对比与选型建议

当你在倒装复合模、级进模、单冲模之间犹豫时，可以这样选择：

• 简单落料冲孔：选落料冲孔复合模，成本比级进模低30%-40%
• 长条状零件：连续复合模的料带传送更稳定
• 深拉伸工艺：拉伸复合模的倒装结构能更好控制材料流动

两种替代方案的特点对比：

• 单冲模：结构简单维修方便，但效率低
• 级进模：适合超大批量，但模具成本高2-3倍

🚩 结论：每月5万件以下选倒装复合模性价比最高，超10万件再考虑级进模

四、倒装复合模使用中不可或缺的配套设备

很多人买完模具才发现这些隐藏需求：

• 导向系统：每使用5000次就要检查导柱导套的磨损，劣质配件会导致模具错位
• 润滑管理：硅钢板冲压必须用挥发性冲压油，普通机油会残留污渍
• 模座适配：非标模具需要定制模架，特别是侧向抽芯结构

🚩 结论：配套成本约占模具价的15%-20%，采购时要预留这部分预算

五、延长倒装复合模寿命的维护技巧

这三个细节最容易被忽视：

1. 钢材匹配：冲不锈钢要用模具钢硬度58HRC以上，软模会快速磨损
2. 清洁周期：每班次结束后用气枪清除模面碎屑，避免刮伤刃口
3. 存储方式：长期停用时应涂防锈油，并拆卸卸料弹胚板释放弹簧压力

🚩 结论：正确维护能使模具寿命延长2-3倍，年维护成本比更换新模低60%

倒装复合模的价值在于用结构创新解决传统冲压的痛点，选型时重点看材料厚度、产量规模与冲床匹配度。配套的模架和润滑系统同样关键，这些隐性成本往往决定最终效益。
