EUV光刻机究竟比传统光刻机强在哪？

5小时前

EUV光刻机用13.5nm极紫外光突破传统光刻的物理极限，能直接刻出更精细的芯片电路，但整套系统复杂度和成本也成倍增加。判断是否值得投入，得先看清它究竟在哪些环节无可替代。

一、为什么13.5nm波长是EUV光刻机的关键突破？

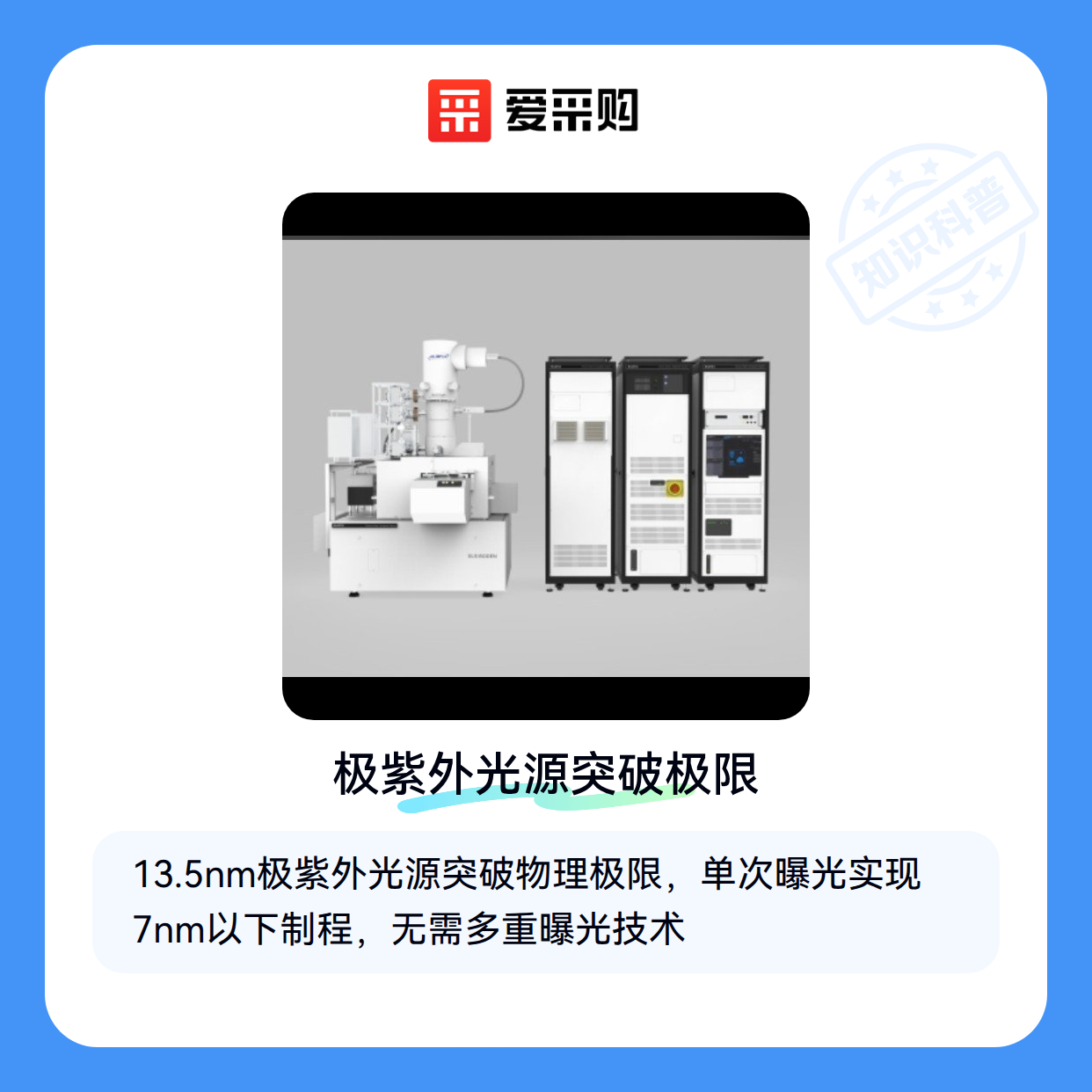

EUV光刻机的核心优势在于其13.5nm极紫外光源，这一波长比传统DUV光刻机使用的193nm深紫外光短得多。更短的波长意味着更小的衍射极限，使得EUV能够直接刻画出更精细的电路图案，而无需依赖多重曝光技术。

传统DUV光刻机在7nm以下制程中，由于物理限制不得不采用多次曝光和复杂的光学修正，这不仅增加了工艺复杂度，还显著降低了生产效率。而EUV光刻机通过单次曝光即可实现高精度图案转移，大幅简化了制造流程。

实际使用中，EUV光刻机的光学系统也面临独特挑战。极紫外光几乎会被所有材料吸收，因此整个光路必须在真空环境下运行，且反射镜需要特殊的多层镀膜技术来提升反射率。这些技术门槛使得EUV设备的维护成本明显高于传统设备。

对于需要7nm以下先进制程的晶圆厂来说，EUV光刻机几乎是唯一可行的选择。虽然纳米压印等技术在实验室环境中也能实现类似精度，但在量产稳定性、吞吐量和缺陷控制方面仍无法与EUV竞争。

EUV光刻机的核心价值体现在7nm及以下制程的大规模量产中。以逻辑芯片为例，采用EUV技术后，关键层的光刻步骤可以从传统的5-6次曝光减少到1-2次，显著提升了生产效率和良率。

相比之下，纳米压印光刻机虽然也能实现高分辨率，但更适合小批量、定制化生产，例如某些MEMS器件或光子芯片的制造。其模板寿命和缺陷率问题在大规模集成电路生产中仍是主要瓶颈。

在实际产线规划时，还需要考虑不同技术的混合使用。一些厂商会在非关键层继续使用DUV光刻机以控制成本，而将EUV集中用于最精细的金属互联层。这种混合策略需要在设备兼容性和工艺整合上投入额外精力。

对于研发机构或中小规模生产，电子束光刻可能更具灵活性。它不需要掩模版，可直接写入任意图案，适合原型验证和小批量多品种生产。但极低的吞吐量使其完全不适合量产环境。

EUV光刻机的高性能背后是复杂的配套生态，从光源到掩模的每个环节都需要同步升级。极紫外光源的生成和维护本身就依赖精密的激光等离子体系统，而13.5nm波长的特性还要求所有光学元件使用特殊的多层膜反射镜，传统透射式镜头完全无法适用。

实际部署中最容易被低估的是环境控制成本：

对准系统和套刻精度控制也是隐性成本大头。EUV的多重曝光工艺要求不同层之间的对准误差控制在个位数纳米，这需要全新的测量传感器和实时补偿算法。现场常见的调试难题往往出现在光刻机对准系统与前后道设备的协同上，而非光刻机本身。

这些配套要求意味着EUV不仅是单台设备的采购决策，而是需要重新评估整个产线的兼容性。对于尚未布局7nm以下制程的厂商，先升级部分DUV配套设备可能是更务实的过渡方案。

采购EUV光刻机的决策应该基于三个关键维度：

对于暂时不需要最先进制程的企业，可以考虑分阶段升级策略。例如先采用多重曝光DUV工艺过渡，等技术成熟后再引入EUV。这种方案虽然短期效率较低，但能有效控制风险。

最终决策需要平衡技术领先性和商业可行性。EUV光刻机代表着当前最尖端的技术能力，但其高昂的总拥有成本意味着它只适合特定层级的玩家。在评估替代方案时，不仅要看设备价格，更要考虑整个技术生态的成熟度。
