IGBT板怎么选才不会踩坑?关键参数解析

21小时前

选购IGBT板时,你是否被琳琅满目的参数和型号搞得眼花缭乱?本文将帮你理清关键参数与实际应用场景的匹配逻辑,避免因参数误选导致设备性能不达标。

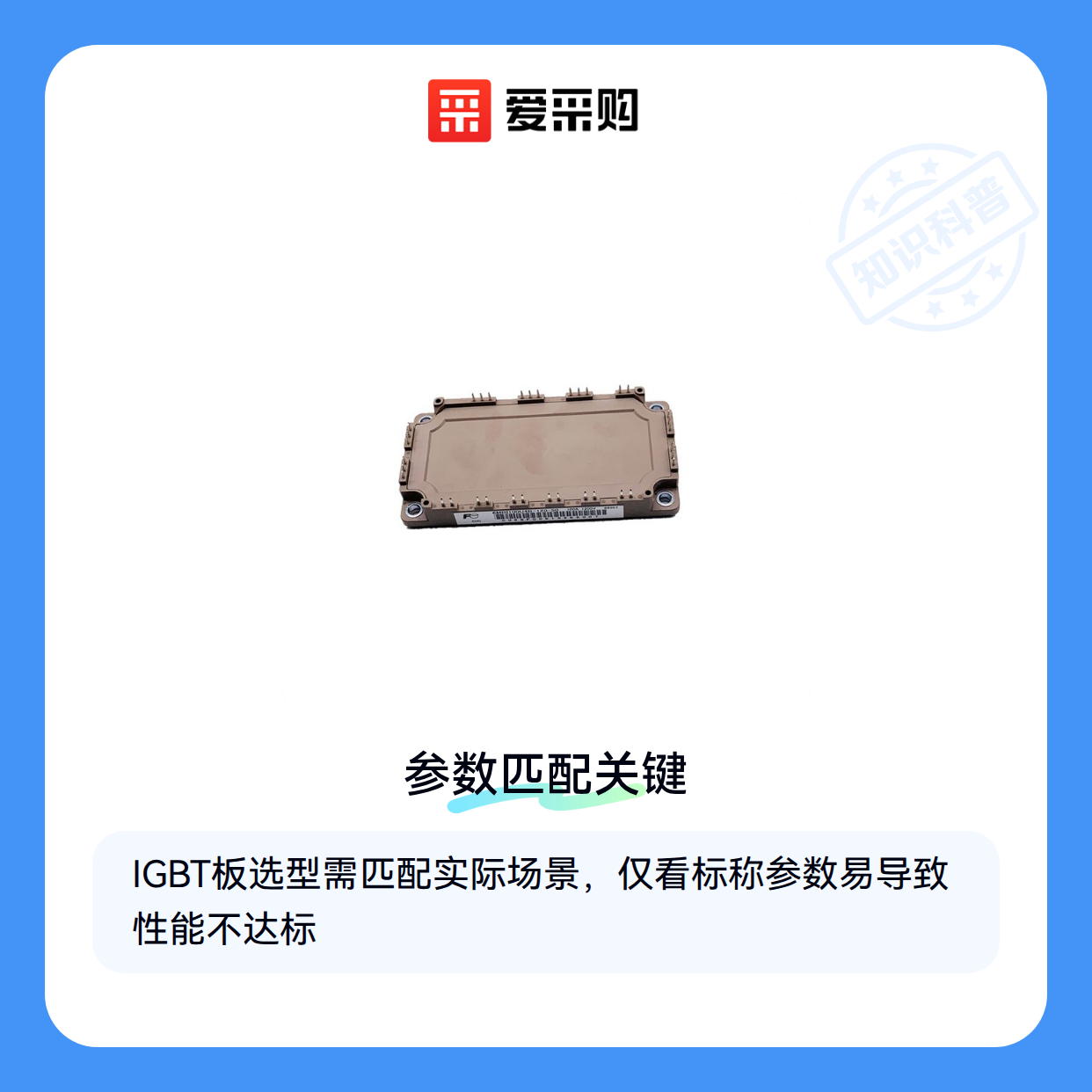

一、为什么同样标称参数的IGBT板实际表现差异大?

IGBT板的核心参数如耐压等级和电流容量并非孤立存在,它们与工作频率、散热条件等实际工况紧密相关。仅看标称值可能导致实际应用中性能打折。

例如,标称相同电流容量的IGBT板,采用陶瓷基板与铜基板在持续高负载下的温升表现可能差异明显——这直接关系到设备的长期可靠性。

理解参数背后的物理意义比单纯比较数值更重要:

  • 耐压等级需预留20%以上余量应对电压尖峰
  • 电流容量要结合开关频率评估实际热损耗
  • 基板材料决定散热效率而非导电性能

二、高频场景选陶瓷基板还是铜基板?

当工作频率超过一定阈值时,IGBT铜基板因介电损耗较低更适合高频应用,但其热膨胀系数匹配问题在超大功率场景可能引发结构应力。

陶瓷基板虽然高频特性稍逊,但通过优化覆铜工艺(如DBC技术)既能满足绝缘要求,又能保持稳定的热循环性能,更适合需要长期可靠性的工业环境。

实际选型时应先明确:

  • 高频优先场景(如变频驱动)侧重介电性能
  • 高功率密度场景(如焊接电源)侧重热阻参数
  • 振动环境还需考虑机械强度匹配

三、如何根据应用场景匹配IGBT板的关键参数?

选择IGBT板时,核心参数需与实际应用场景严格匹配。不同设备对电压、电流和开关频率的要求差异明显,盲目追求高参数不仅造成成本浪费,还可能因不匹配导致性能下降。

  • 逆变器场景:重点关注开关频率和耐压等级,高频应用需选择低导通损耗的型号
  • 焊接设备:大电流持续输出能力是关键,需优先考虑散热设计和电流容量
  • 充电桩模块:需平衡动态响应和散热需求,陶瓷基板更适合高频开关工况

以充电桩应用为例,工作电压通常较高但电流相对稳定。此时选择1200V耐压等级的IGBT模块既能满足基本需求,又不会因过度设计增加成本。配套的驱动电路需要特别注意信号隔离能力,避免高频干扰影响控制精度。

控制器的选型同样需要系统化考量。当IGBT用于电机驱动等需要快速响应的场景时,控制器的信号处理速度和保护机制就显得尤为重要。简单的电压电流匹配只是基础,还需评估其与主电路的时序同步能力。

实际选型时可遵循三步验证法:先确认设备的最大工作参数,再评估极端工况下的降额需求,最后测试驱动信号的匹配程度。这种系统化方法能有效避免‘参数达标但实际不兼容’的常见问题。

四、为什么主设备买对了,系统还是不稳定?

采购IGBT板后,许多用户发现即使主设备参数匹配,系统仍可能出现驱动信号不稳定或电流测量误差。这往往源于忽略了门极驱动器与电流传感器的协同要求。

  • 门极驱动器需要匹配IGBT的开关频率和驱动电压,不兼容的驱动信号会导致开关损耗增加
  • 电流传感器的量程和响应速度必须覆盖IGBT的最大工作电流,否则会错过瞬态过流保护

信号隔离是另一个容易被忽视的关键点。当IGBT用于高频逆变场景时,驱动电路与主功率回路之间需要可靠的电气隔离,否则接地环路干扰可能引发误触发。选择带光耦隔离的1700V门极驱动芯片能有效解决这类问题。

散热系统的配套同样影响长期可靠性。IGBT散热膏的导热系数和耐温性能直接决定热阻,对于连续运行的焊接设备,建议选择高温稳定性更好的DC340这类专业级散热材料。

五、并联使用IGBT时如何避免'热跑脱'?

多模块并联时,微小的布线阻抗差异会导致电流分配不均,某些模块因过载而过早失效。实施均流控制需要关注三个层面:

  1. 机械布局保持对称,功率母排长度误差控制在合理范围内
  2. 每个支路配置独立电流检测,用IGBT电流钳表定期校准各通道
  3. 驱动信号同步误差要小于开关周期的特定比例

日常维护中,散热器积尘和散热膏老化是最常见的性能杀手。建议每季度用专用清洁剂清除散热器风道灰尘,并定期检查散热膏状态——出现明显干裂或渗油时应立即更换。

故障排查时,高精度电流钳表比普通万用表更能捕捉动态电流波形。对于变频器这类谐波丰富的场景,选择带宽足够且带真有效值测量的钳形表,可以准确判断是否发生电流震荡。

选择IGBT板不是终点而是系统设计的起点。从驱动匹配到散热管理,每个环节都需要基于实际应用场景反推需求——先明确你的开关频率和负载特性,再确定配套的驱动电路、传感器和散热方案,最后通过实测验证系统稳定性。这种闭环决策逻辑才能避免‘参数达标但系统崩溃’的困境。
