LM358放大电路设计中容易被忽视的稳定性陷阱

LM358放大电路看似简单，但输入失调电压和有限带宽可能导致稳定性问题——尤其在反馈电阻取值不当或负载电容较大时，电路容易自激振荡。

一、LM358放大电路设计中哪些误用会导致稳定性问题？

LM358作为通用型运放，其低成本和易用性使其成为许多放大电路的首选。然而，在实际应用中，以下几个常见误用场景容易导致电路稳定性问题：

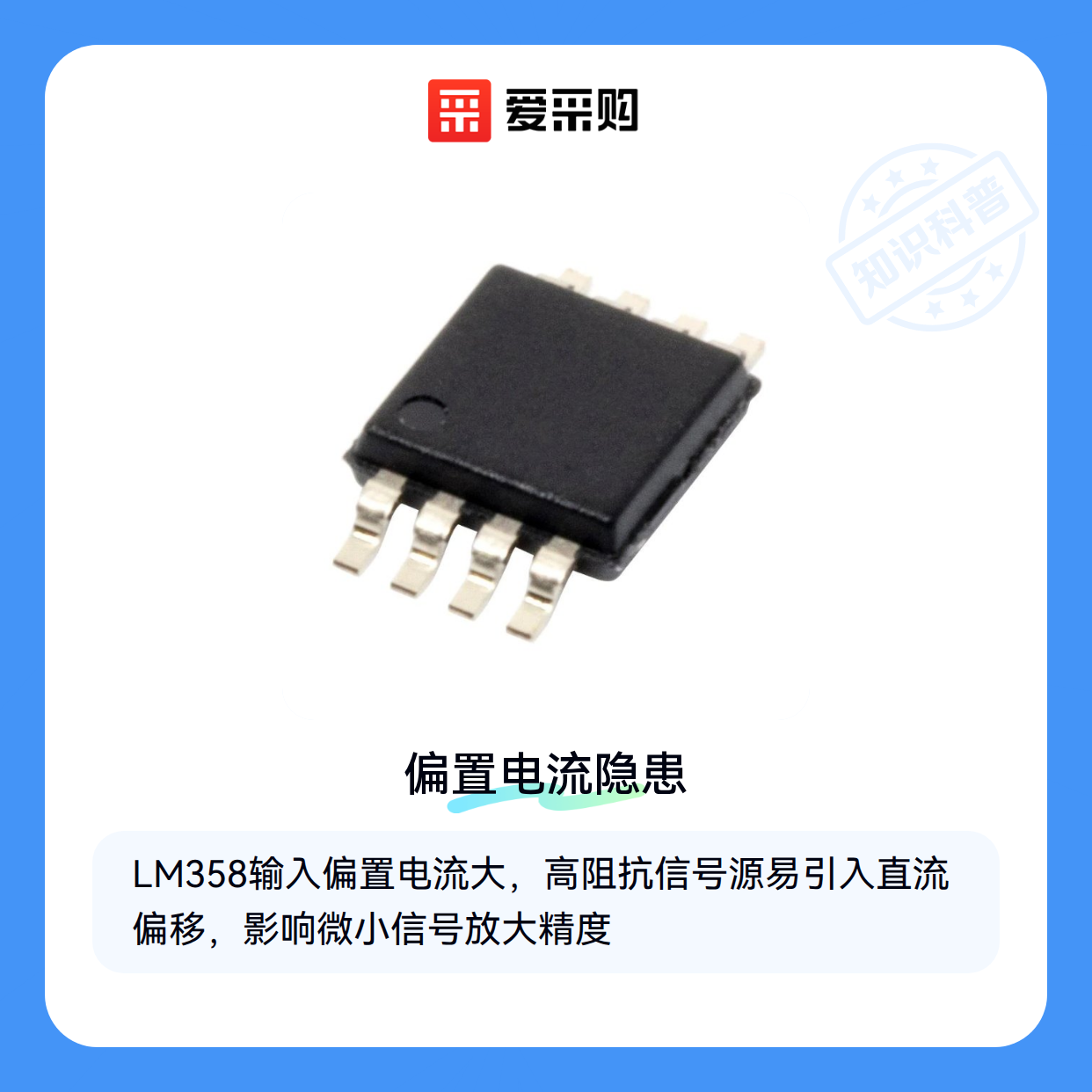

• 忽略输入偏置电流的影响：LM358的输入偏置电流相对较大，直接用于高阻抗信号源时，可能引入明显的直流偏移。
• 超出共模输入电压范围：当输入信号接近电源轨时，LM358的输出可能突然反转或锁死。
• 不合理的反馈网络设计：过大的反馈电阻会加剧噪声和温漂，而过小的电阻则可能超出运放的驱动能力。

这些误用看似微小，但会显著影响放大电路的精度和稳定性。例如，在需要高精度放大的传感器信号调理电路中，输入偏置电流导致的偏移可能完全掩盖微小信号变化。

对于需要更高精度或更稳定性能的应用，差分放大电路或仪表放大器可能是更好的选择。它们专为抑制共模噪声和提供稳定增益而设计，特别适合处理微弱差分信号。

二、LM358的性能边界在哪里？何时需要考虑替代方案？

LM358的性能边界主要体现在以下几个方面：

• 带宽限制：单位增益带宽约1MHz，不适合高频信号处理。
• 噪声特性：电压噪声密度约40nV/√Hz，在精密测量中可能成为瓶颈。
• 输出驱动能力：短路电流约40mA，驱动低阻抗负载时可能失真。

当应用场景涉及以下需求时，LM358可能不再是最佳选择：

• 信号频率超过几百kHz
• 需要放大μV级微弱信号
• 要求极低的失调电压和温漂
• 需要驱动50Ω以下负载

理解这些边界条件有助于在设计初期做出正确选择。如果系统对上述性能有严格要求，可能需要考虑更专业的放大器件。

三、如何避免LM358放大电路的常见误用？

在实际应用中，LM358放大电路的稳定性问题往往源于配套元件的选择不当。例如，使用普通贴片电阻电容时，温度系数和寄生参数可能影响放大精度。选择1210封装或1206贴片电阻电容能更好匹配LM358的温漂特性，尤其在需要长期稳定性的场合。

调试工具的选择同样关键。便携式电池电路测试仪能快速验证供电稳定性，而逻辑分析仪则适合捕捉瞬态振荡。若涉及高频信号，建议搭配示波器观察输出波形，避免因相位裕度不足引发的自激。

当LM358的带宽或压摆率无法满足需求时，可考虑以下替代方案：

• 对精度要求较高的场合：改用斩波稳零型运放，但需注意其更高的功耗
• 需要宽带宽的场景：选择单位增益稳定的高速运放，同时需重新设计补偿网络
• 低功耗应用：采用轨到轨输入输出的微功耗运放，但输出驱动能力会受限

选择LM358放大电路方案时，应先明确应用场景的核心需求：是更看重成本优势，还是需要长期稳定性。对于工业环境等严苛场合，建议预留20%以上的设计余量，并优先考虑防静电手环等防护措施。

若发现现有设计频繁出现温漂或振荡问题，不要急于更换运放型号。先检查电源退耦是否充分、反馈网络布局是否合理，这些细节往往比运放本身的参数更能决定最终效果。

记住：通用型运放的优势在于灵活性，而非极限性能。当应用接近LM358的规格边界时，与其勉强调参，不如评估是否该转向更专用的解决方案。
