电子开关电路怎么选才不踩坑？关键参数匹配指南

面对琳琅满目的电子开关电路，你是否困惑于如何根据实际需求精准选型？本文将拆解关键参数与场景的匹配逻辑，帮你避开常见选型陷阱。

一、电子开关电路的核心差异在哪里？

电子开关电路看似功能相似，实则因工作原理不同分为晶体管、MOSFET、可控硅等类型，适用场景差异显著。

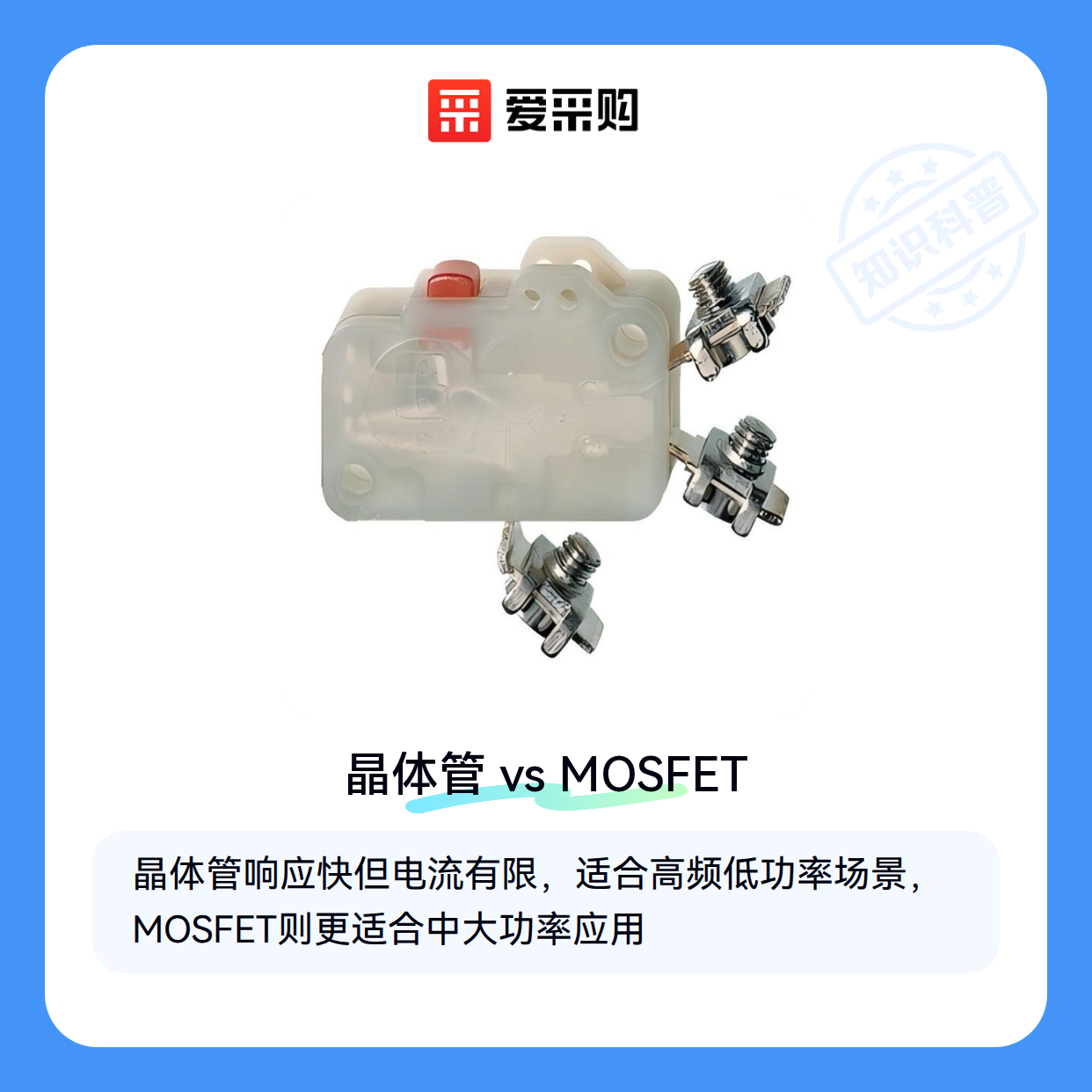

晶体管开关响应快但承载电流有限，适合高频低功率场景；MOSFET导通损耗低，是中大功率应用的常见选择；可控硅则擅长处理交流大电流，但存在关断延迟问题。

选型前需先明确负载特性：连续工作的工业设备与间歇触发的控制电路，对开关电路的耐久性和瞬时响应要求截然不同。

二、为什么同样标称参数的电子开关电路效果差很多？

标称电压/电流参数只是基础门槛，实际选型需关注动态特性：

• 切换频率影响信号完整性，高频场景需特别关注上升/下降时间
• 导通电阻直接关联发热量，长期运行设备要重点考量
• 隔离电压等级决定抗干扰能力，电磁环境复杂时需留足余量

微动开关在精密控制中很常见，但其机械寿命与电气寿命往往不同步——频繁触发的小电流场景可能先出现机械磨损，而大电流负载可能先导致触点烧蚀。

建议建立负载特性清单：列出峰值电流、工作周期、环境温湿度等关键指标，再反向匹配开关电路的极限参数与降额曲线。

三、高频、高功率、低损耗场景如何匹配电子开关电路？

电子开关电路的选型核心在于负载特性与场景需求的精准匹配。不同技术路线的性能边界差异显著，例如晶体管开关电路在高速切换场景响应更快，而可控硅模块更适合大电流负载的稳定控制。

高频信号处理（如通信设备开关控制）优先考虑：

• 切换速率与信号完整性保持能力
• 晶体管或MOSFET的极间电容参数
• 配套散热设计的兼容性

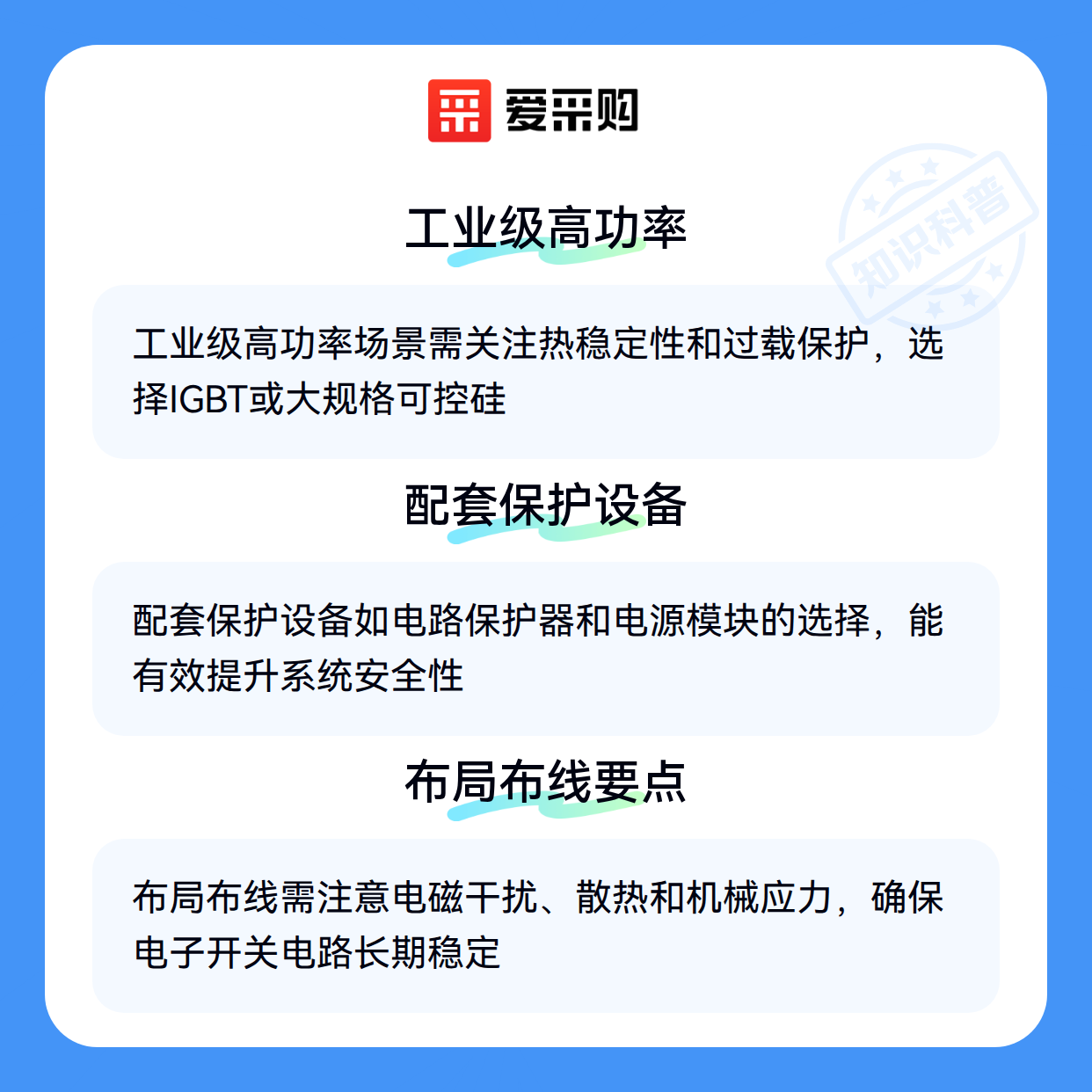

工业级高功率场景（如电机驱动）则需要关注：

• 持续导通时的热稳定性
• 过载保护机制的响应阈值
• 与时间继电器的协同工作模式

此时IGBT模块或大规格可控硅往往比标准晶体管更可靠。

低功耗设备选型容易被忽略的是静态损耗——光电耦合器或特定封装晶体管能显著降低待机功耗。若系统需要时序控制功能，还需评估时间继电器的触点容量与主电路的匹配度。

最终决策需回到实际工况：连续运行的产线设备应优先考虑散热余量，而间歇工作的检测仪器则可妥协部分功率参数换取成本优化。下一步需要结合这些选型结论，评估保护电路的配置必要性。

四、电子开关电路配套保护设备如何选配？

采购电子开关电路后，系统级的安全隐患往往被忽视。过压、浪涌或短路可能瞬间损坏主设备，而仅靠开关电路自身的保护机制通常不足以应对复杂工况。此时需要根据负载特性匹配专门的电路保护器，例如晶闸管保护器适用于高频开关场景，而断路器更适合高电流容错需求。

电源模块的协同配置同样关键。不稳定的输入电压会导致电子开关电路误动作，选择带滤波功能的QFN封装电源模块能有效抑制电磁干扰。对于矿用等恶劣环境，还需考虑防尘罩和防震包装等物理防护配件。

操作维护环节的静电防护容易被低估。佩戴含碳纤维导电丝的防静电手套可避免人体静电击穿敏感元件，尤其在更换MOSFET等半导体器件时。这类配套投入虽小，却能显著降低隐性故障风险。

五、布局布线中哪些细节最影响稳定性？

电子开关电路的性能高度依赖安装环境。强电磁干扰场景下，示波器探头应选用高频电流型号以确保监测精度，同时保持信号线与动力线至少30cm间距。散热方面，多组电路并联时建议采用交错布局以促进空气对流。

机械应力是另一个隐形杀手。频繁振动的输送带附近，需用绝缘胶带固定线缆接头，并定期检查防尘罩的密封性。潮湿环境还应重点监测端子排的氧化情况，必要时使用恒温焊台重新加固焊点。

调试阶段常见误区是仅测试标称参数。实际应模拟最严苛工况连续运行，观察切换频率波动和温升曲线。记录这些数据能为后续维护提供基准参考，也便于快速定位老化部件。

电子开关电路的选型本质是系统匹配工程。从负载参数到保护器件，从空间布局到环境适配，每个环节都影响着长期运行的可靠性。建议先用决策树锁定核心电路类型，再逆向推导配套方案，最后用实测数据验证系统兼容性——这种立体选型思维才能避开隐性成本陷阱。
