全志芯片选型时，这五个维度最关键

选芯片时，采购决策往往决定了整个项目的技术上限和成本结构。从消费电子到工业控制，选对型号意味着性能、功耗、扩展性的全面优化。

一、为什么全志芯片在市场上备受关注？

在嵌入式领域，芯片以高集成度和性价比著称。它的核心竞争力体现在三个层面：

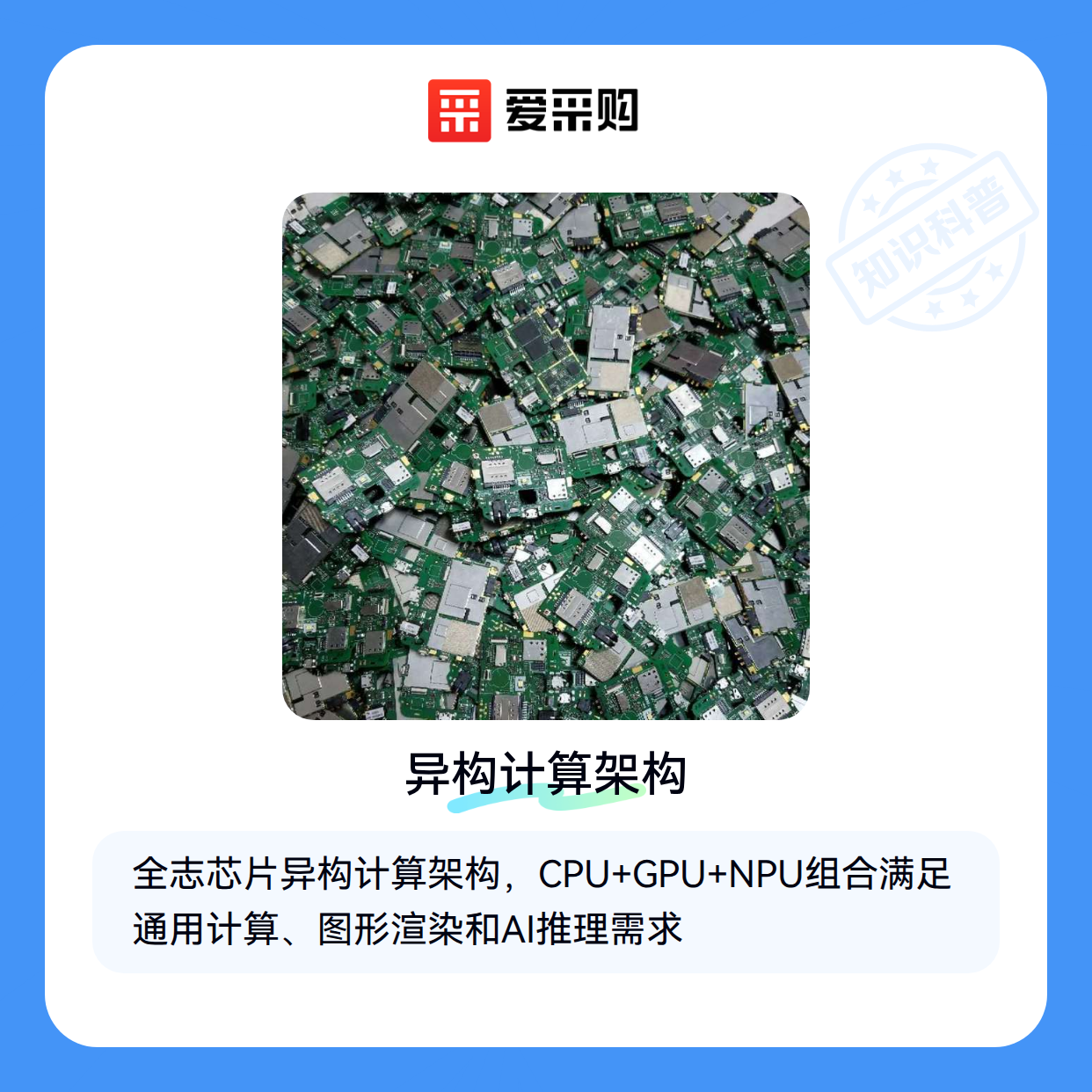

• 异构计算架构：CPU+GPU+NPU组合能同时处理通用计算、图形渲染和AI推理
• 场景化封装：从QFN到BGA多种封装适应不同散热和空间需求
• 开发生态成熟：配套的SDK和工具链降低了二次开发门槛

目前主流应用集中在三类场景：

1. 智能终端（平板/商显）
2. 物联网边缘设备
3. 工业控制主机

这个价位段里性价比较高的方案有以下特点：

结论：选型前先明确应用场景的算力需求边界 ⚡

二、全志芯片的核心技术原理与分类

全志方案的本质是通过数模转换器芯片实现信号处理闭环。典型工作流程包含：

1. 传感器信号采集
2. 模拟信号数字化
3. 数字信号处理
4. 结果输出/存储

按功能模块可分为：

• 主控芯片：运行操作系统，协调各子系统
• 协处理器：专用于视频编解码等特定任务
• 接口芯片：实现USB/PCIe等外设连接

关键指标对比：

三、如何根据需求选择最适合的全志芯片？

选型需要平衡五个维度：

1. 计算性能匹配度

• 视频处理需关注VPU性能
• AI应用重点看NPU算力(TOPS)
• 控制类场景侧重实时性

2. 外设接口需求

• 显示屏接口(LVDS/MIPI)
• 存储扩展(SDIO/SPI NAND)
• 通信模块(USB/Ethernet)

3. 功耗散热设计

• 工业级芯片需-40℃~85℃宽温支持
• 电池供电设备关注休眠电流

这些场景下可能需要搭配专用传感器芯片：

4. 存储子系统配置

• 内存带宽决定多任务性能
• 存储接口影响数据吞吐量
• 考虑存储器芯片的兼容性

5. 长期供应保障

• 芯片生命周期与产品规划匹配
• 备选方案的技术迁移成本

结论：先做原型验证再批量采购能降低风险 ⚡

四、全志芯片采购后还需要哪些配套设备？

实际部署时会发现三个隐藏需求：

1. 生产测试工具

• 晶圆级测试治具
• 烧录编程器
• 功能测试架

2. 开发环境搭建

• 交叉编译工具链
• 调试探针(JTAG/SWD)
• EDA软件授权

3. 散热结构设计

• 导热硅胶片选择
• 散热器开模
• 风道优化方案

结论：配套成本可能占到总投入的15-20% ⚡

五、全志芯片使用中容易被忽视的细节

实操中常见三个认知偏差：

1. 封装误解
   同型号芯片可能有QFN/LQFP等不同芯片封装形式：
   • QFN适合紧凑型设计
   • LQFP便于手工焊接
   • BGA需要专业贴片设备

2. 电源设计
   核心电压与I/O电压可能不同：

   • 需要多路电源管理芯片
   • 上电时序影响稳定性

3. 固件维护
   OTA升级需考虑：

   • 备份分区设计
   • 容错恢复机制
   • 安全签名验证

结论：小批量试产能暴露80%的潜在问题 ⚡

全志芯片的选型本质是系统级权衡，建议优先保障核心场景的性能需求，再逐步优化外围配置。重点关注芯片的长期供货能力和开发生态成熟度，这对产品生命周期管理至关重要。
