限流IC效果不如预期？可能是选型时忽略了负载突变或环境温度的影响。找准关键场景才能避免误判。

一、这些场景最容易让限流IC失效

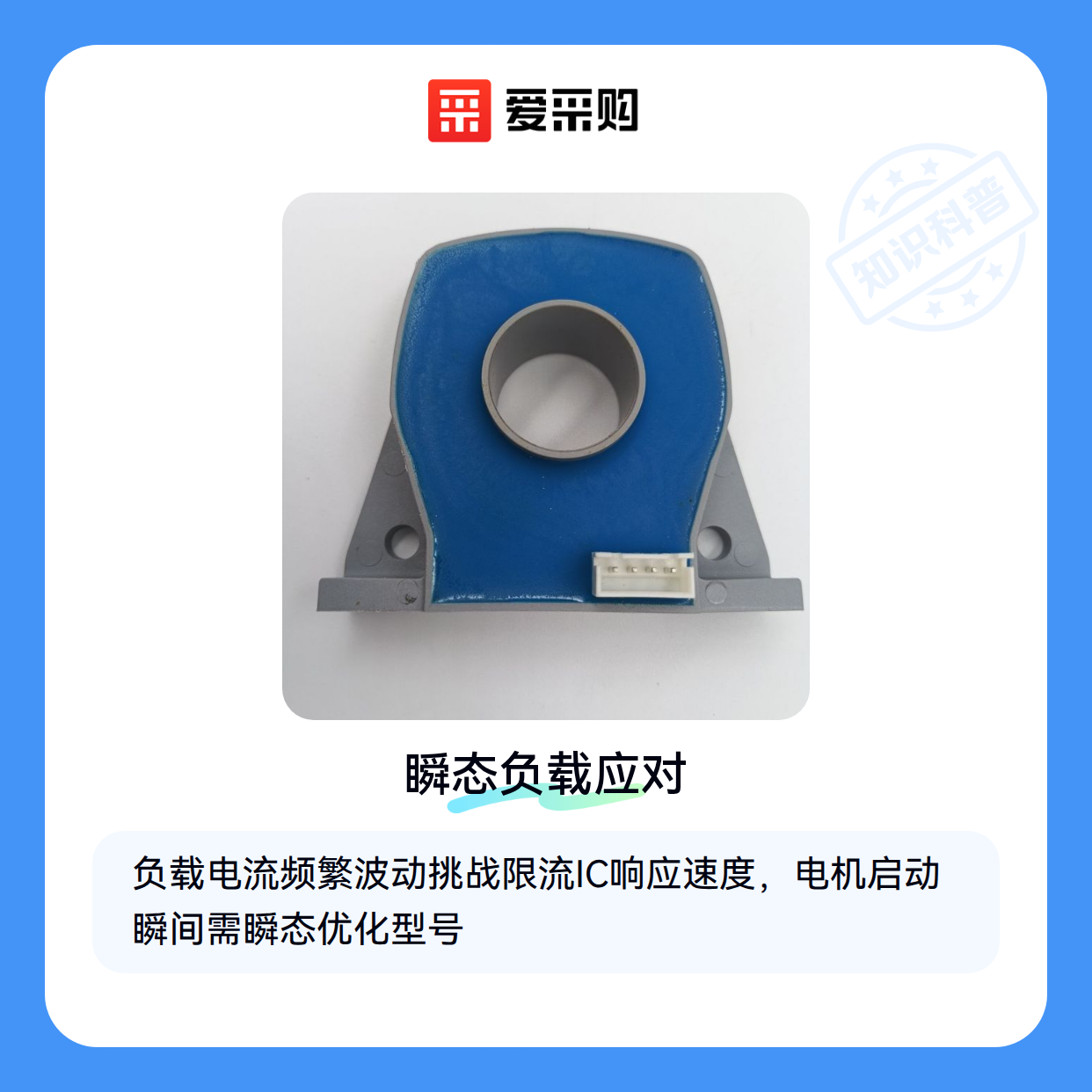

负载电流频繁波动的场景会挑战限流IC的响应速度，比如电机启动瞬间或电源切换时。普通功率电子开关限流IC若未针对瞬态优化，可能无法及时限制峰值电流。

高温环境下，限流IC的导通电阻上升会导致实际限流值偏移。工业设备或车载应用中，散热设计不足的型号容易过早触发保护。

多路并联使用时，各IC之间的参数差异可能造成电流分配不均。标称相同的限流IC，实际批次间阈值可能存在微小偏差。

限流IC的性能差异往往源于内部设计参数与外部工况的匹配问题。例如，固定电流限制值的型号在负载波动大的场景下容易频繁触发保护，而可调限流IC若未正确设置阈值，反而会失去保护意义。

导通电阻是另一个容易被忽视的关键参数。实际使用中，过高的导通电阻会导致压降明显，不仅影响负载端电压稳定性，还可能因发热加剧而触发温度保护。这在需要长时间连续工作的设备中尤为常见。

环境温度对限流IC的影响比想象中更直接。高温环境下，芯片内部MOSFET的导通特性会发生变化，可能导致实际限流值偏移标称值。若散热设计不足，这种偏差会随运行时间延长而扩大。

对于需要快速响应的过流保护场景，集成MOSFET的过流保护IC可能更合适。这类芯片通常将检测、比较和驱动电路集成在单颗器件内，响应速度比外置MOSFET的方案更快，适合保护敏感电路。

在电流波动频繁但不需要完全切断回路的场合，PTC自恢复保险丝可作为补充方案。其阻抗会随温度升高而增大，能实现温和的电流抑制，避免传统保险丝熔断后需要更换的麻烦。

如果系统对电流精度要求较高，恒流驱动IC可能是更好的选择。这类器件通过闭环控制实现精准电流输出，避免了简单限流方案的阈值波动问题，特别适合LED驱动等应用。

限流IC的性能不仅取决于自身参数，配套设备的选择同样关键。例如，电流传感器的精度和响应速度会直接影响限流IC的反馈控制效果。实际使用中，如果传感器信号延迟或波动较大，限流IC可能无法及时调整电流，导致保护功能失效或误动作。

除了电流传感器，散热设计也是容易被忽略的配套环节。限流IC在过载或高温环境下工作时，如果散热不足，内部温度可能迅速升高，触发热保护或降低性能。常见的散热方案包括使用导热硅胶固定散热片，或安装大功率冷却风扇强制对流。

对于高频或大电流应用，PCB布局和电源质量也会影响限流IC的稳定性。此时可能需要选择4层盘中孔PCB板来降低阻抗，或搭配电压调节器确保供电纯净。

这些配套措施的核心逻辑是：限流IC的标称性能通常在理想条件下测试，而实际工况往往更复杂。通过针对性补充短板，可以缩小实验室数据与现场效果的差距。接下来需要思考的是，如何综合这些因素判断限流IC是否真的适合你的场景？

判断限流IC适用性时，建议按三个维度交叉验证：

这个框架的关键在于动态评估——不仅要看静态参数表，还要模拟最恶劣的工作状态。例如在电机启动瞬间或短路测试中，观察限流IC能否在预设阈值内稳定控制电流。如果发现频繁误触发或响应滞后，可能需要重新调整配套方案或考虑替代器件。

最终决策时，建议将限流IC视为系统级保护环节的一部分，而非独立解决方案。它的价值在于与其他组件协同构建可靠屏障，这要求采购阶段就统筹考虑性能、成本和维护的平衡点。
