200MHz示波器：何时必须用它而不能将就？

8小时前

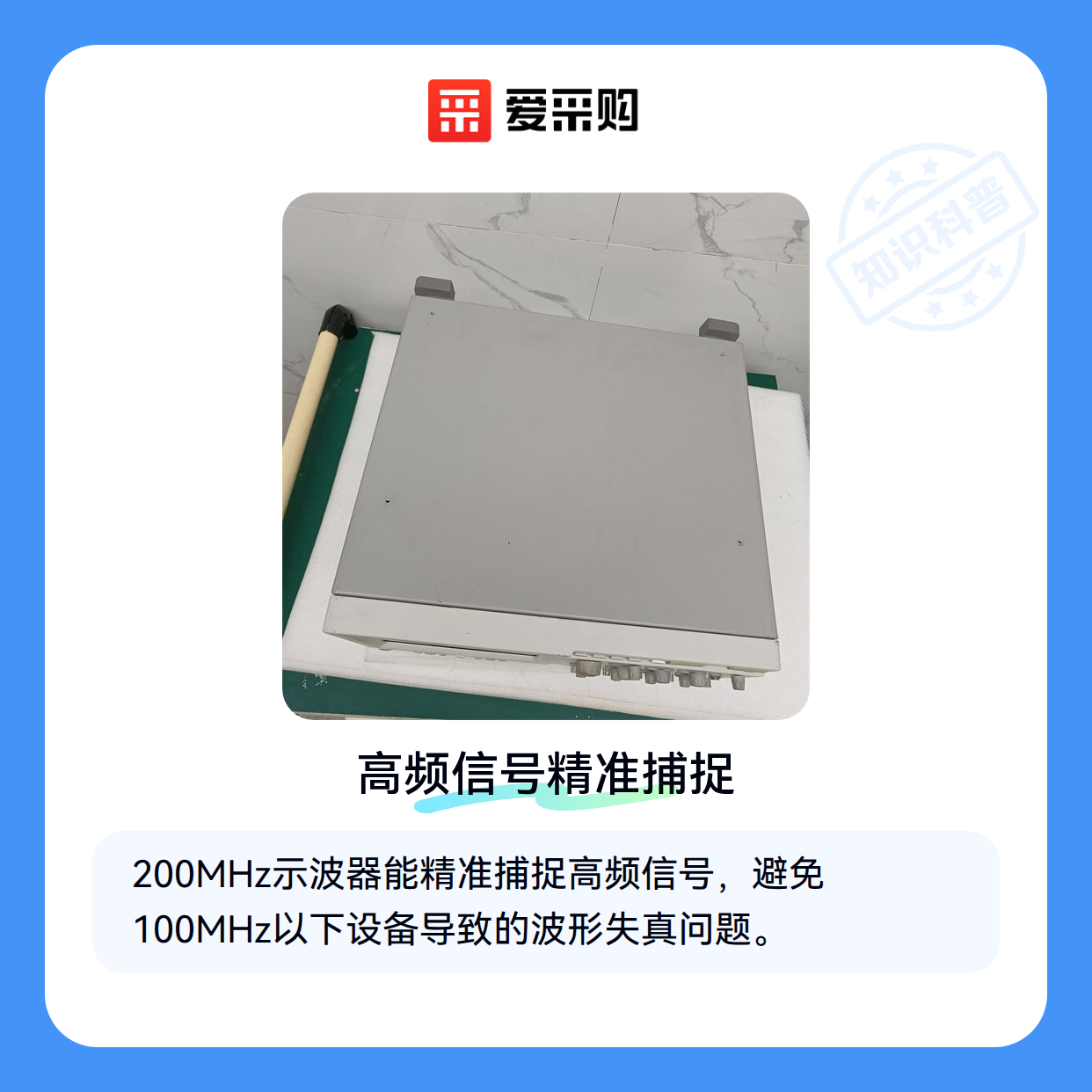

当信号频率超过100MHz时，200MHz示波器才能准确捕捉波形细节，这时候用低带宽示波器测出来的结果可能完全失真。

一、200MHz示波器的带宽限制如何影响信号测量？

200MHz示波器的带宽决定了它能准确测量的信号频率上限。当信号频率接近或超过200MHz时，示波器对信号的幅值测量会明显衰减，导致波形失真。实际使用中，高频信号的谐波成分往往超出带宽限制，此时100MHz示波器可能完全无法捕捉关键细节，而500MHz示波器则能保持更完整的信号特征。

带宽不足还会影响上升时间的测量精度。对于快速边沿信号，200MHz示波器可能无法真实反映信号的瞬态特性，这在数字电路调试中尤为关键。选择示波器时，需要根据被测信号的最高频率成分和上升时间要求，判断200MHz是否足够，还是需要更高带宽的设备。

二、哪些场景必须使用200MHz示波器？

在以下场景中，200MHz示波器与其他规格的差异会直接影响测量效果：

中高速数字信号分析：如100MHz以上的时钟信号或总线通信，需要200MHz带宽才能准确捕获信号完整性
开关电源噪声测量：高频噪声成分可能超出100MHz示波器的能力范围
射频电路调试：虽然专业射频工作通常需要更高带宽，但200MHz已能应对部分基础射频信号观测

相比之下，对于低频模拟电路或低速数字信号，100MHz示波器可能就足够，而500MHz示波器则更适合微波频段或高速串行信号分析。选择时需要考虑信号的最高频率成分，以及是否需要观测快速边沿或高频噪声等细节。

三、为什么配套设备会直接影响200MHz示波器的测量效果？

200MHz示波器的性能不仅取决于其本身的带宽，配套设备的选择同样关键。探头、连接线等配件的质量会直接影响信号传输的完整性和测量精度。例如，使用低质量的BNC连接线可能导致信号衰减或引入噪声，使得高频信号的测量结果失真。同样，电流探头的带宽如果低于示波器本身，会限制整体测量能力，无法充分发挥200MHz示波器的性能。

实际使用中，配套设备的匹配性容易被忽略。比如，普通探头在高频测量时可能因寄生电容或电感导致信号畸变，而专用高频探头则能减少这类问题。连接线的阻抗匹配也很重要，不匹配的阻抗会引起信号反射，影响测量结果。

因此，选择配套设备时，需确保其带宽和性能与200MHz示波器相匹配。高频电流探头和高质量BNC连接线是常见的选择，它们能减少信号损失，确保测量数据的准确性。

四、如何判断是否必须选择200MHz示波器？

是否选择200MHz示波器，核心在于测量需求的具体场景。如果涉及高频信号（如快速上升沿的脉冲或高频正弦波），200MHz带宽是必要的，否则信号细节会丢失。而对于低频或直流信号，较低带宽的示波器可能已足够。

此外，还需考虑配套设备的投入。如果预算有限，且高频测量需求较少，可以选择租赁或临时借用200MHz示波器，而非直接采购。但对于高频测量频繁的场景，投资一台200MHz示波器及配套设备是更高效的选择。
