为什么相似的2位5通阀用起来差别这么大？选型避雷手册

为什么外观相似的2位5通阀在实际使用中表现差异明显？本文将帮你理清选型时的关键判断点，避开因控制方式、接口尺寸等隐性差异导致的采购失误。

一、理解2位5通阀的基础工作原理

2位5通阀的核心功能是通过两个工作位置控制气流方向，五个端口分别承担进气、排气和执行器驱动作用。这种结构使其成为气动系统中实现双向运动的标准元件。

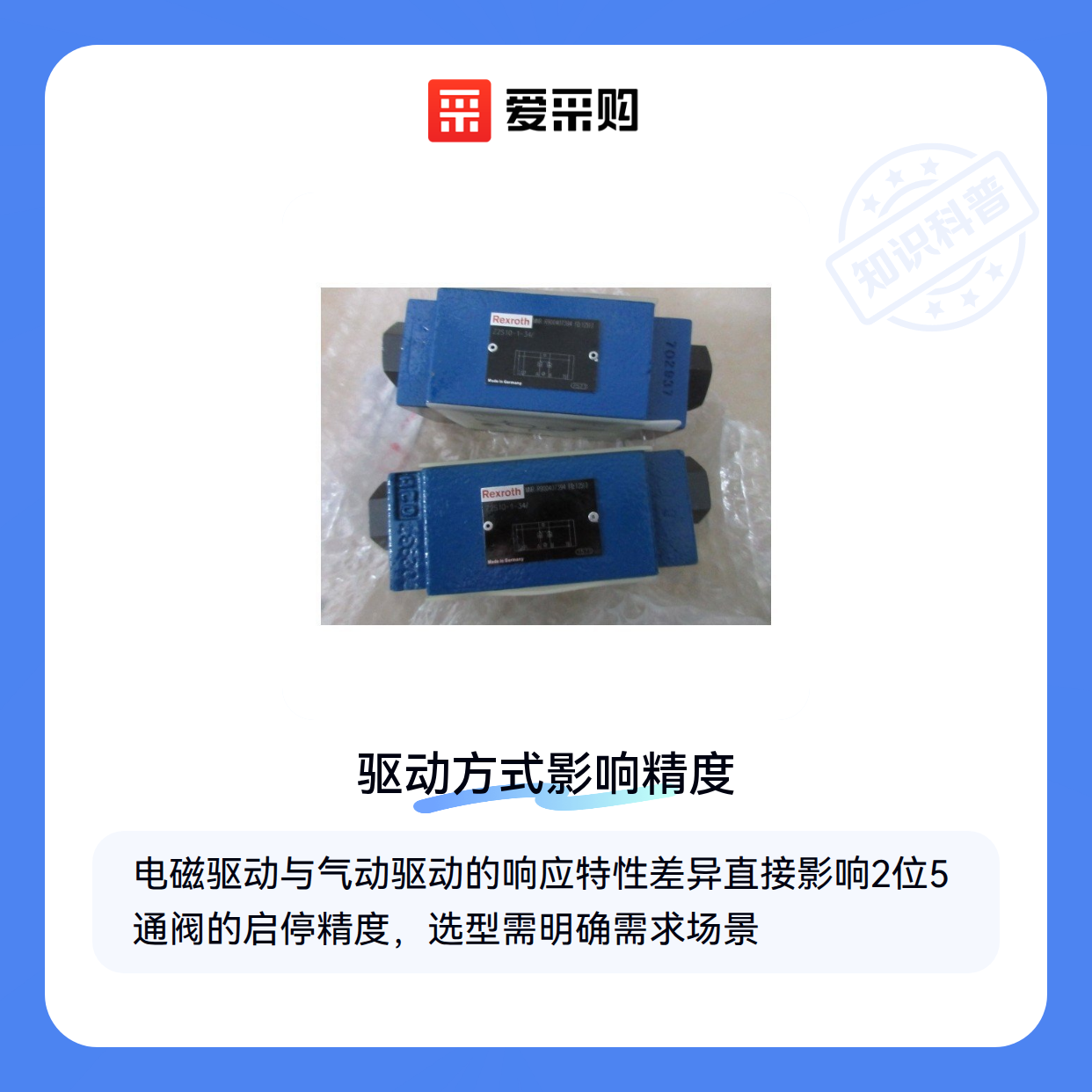

看似简单的端口配置背后，电磁驱动与气动驱动的响应特性差异会直接影响设备启停精度。例如需要快速切换的自动化产线，电磁阀的毫秒级响应优势就更为关键。

明确端口功能与驱动方式的关系，是后续判断通径匹配、压力损失等性能参数的基础。

二、关键参数如何影响实际工况适配性

通径尺寸的选择不能仅看接口匹配，更要考虑流量损失对执行器速度的影响。在长管路系统中，过小的通径会导致末端气压不足，表现为气缸动作迟缓。

2位5通气控阀虽然成本更低，但在需要频繁换向的场景中，其先导气源压力要求可能成为系统设计的限制因素。

这些隐性关联参数决定了阀门能否在特定场景下稳定发挥预期功能，也是同类产品产生使用差异的主要原因。

三、2位3通阀能替代2位5通阀吗？关键场景分界线

当气路控制只需要切换两个工作口时，2位3通阀确实能作为2位5通阀的简化方案。但两者的核心差异在于排气处理能力：

• 单作用气缸等简单场景：2位3通阀通过一个排气口即可满足基本换向需求
• 双作用气缸或需快速排气的系统：必须使用2位5通阀的双排气结构避免背压影响

ASCO等品牌的2位3通阀在液体控制场景有独特优势，其直动式结构比先导式2位5通阀更适合粘性介质。但若系统存在气液混合工况，仍需优先考虑5通阀的隔离设计。

对于需要中间位置保持的工况，3位5通阀才是更合理的替代选择。其中心封闭型能锁定气缸位置，而中心排气型适合紧急泄压——这两种功能都是标准2位5通阀无法实现的。

节流阀的匹配同样影响选择：当气路需要精确调速时，2位5通阀搭配排气节流阀的效果，远优于在2位3通阀出口强行加装调速装置。

最终决策应回到执行机构特性：单作用/双作用、负载惯性大小、是否需要位置保持等因素，共同构成了相邻阀型间的替代边界。接下来需要确认这些阀体与现有接头规格的兼容性。

四、为什么买完2位5通阀还要考虑这些配件？

采购2位5通阀只是系统搭建的第一步，实际使用中常因忽略配套元件导致气路泄漏或控制失效。电磁阀线圈的电压规格必须与控制系统匹配，例如24V脉冲阀线圈在频繁启停场景更耐用，而防爆电磁阀线圈则适用于易燃环境。 气动快插接头与阀体接口的螺纹标准需一致，否则可能因密封不严导致气压损失。同时，气管固定夹能避免振动引起的管路松动，不锈钢消声器则可降低排气噪音对工作环境的影响。

对于需要精细调节的场景，建议增加气动减压阀和过滤器组合使用。减压阀能稳定输出压力，而过滤器可拦截管道杂质，避免阀芯卡滞。若系统存在多路控制需求，阀岛汇流板能简化布线，但需注意其端口数量与主阀的兼容性。

这些配套元件看似零散，实则直接影响主阀的可靠性和寿命。建议在采购时同步规划，避免因临时补购耽误工期或产生兼容性问题。

五、长期使用后哪些细节最容易被忽视？

密封圈老化是2位5通阀最常见的失效原因，尤其在高温或腐蚀性气体环境中，建议每半年检查阀体密封圈状态。电磁阀消音器内部的烧结滤网会逐渐堵塞，定期拆卸清洗可维持降噪效果，若发现破损则需及时更换。

气管长期使用后易硬化开裂，特别是尼龙管在紫外线照射下会加速老化。使用气管切割器能确保切口平整，避免毛边造成密封不良。对于震动较大的设备，建议采用防震压力表监测系统压力波动。

维护时需注意：压缩空气含水会导致阀体内壁锈蚀，加装气动润滑器能延长运动部件寿命；手动测试阀位切换时，应缓慢操作避免瞬时气压冲击损坏膜片。

选型2位5通阀需要建立从参数到场景的系统思维：先根据控制方式、通径等核心参数锁定基础型号，再通过配套元件适配具体工况，最后用维护计划保障长期稳定性。实际采购中，既不能仅比较主阀价格，也不宜过度配置冗余功能，关键是在控制精度、可靠性和总持有成本间找到平衡点。
