无框电机选型必须问清的4个问题

当精密设备需要更高动态响应和更紧凑结构时，传统电机的框架和传动部件反而成了负担——这就是为什么越来越多的工程师开始关注无框电机的选型。

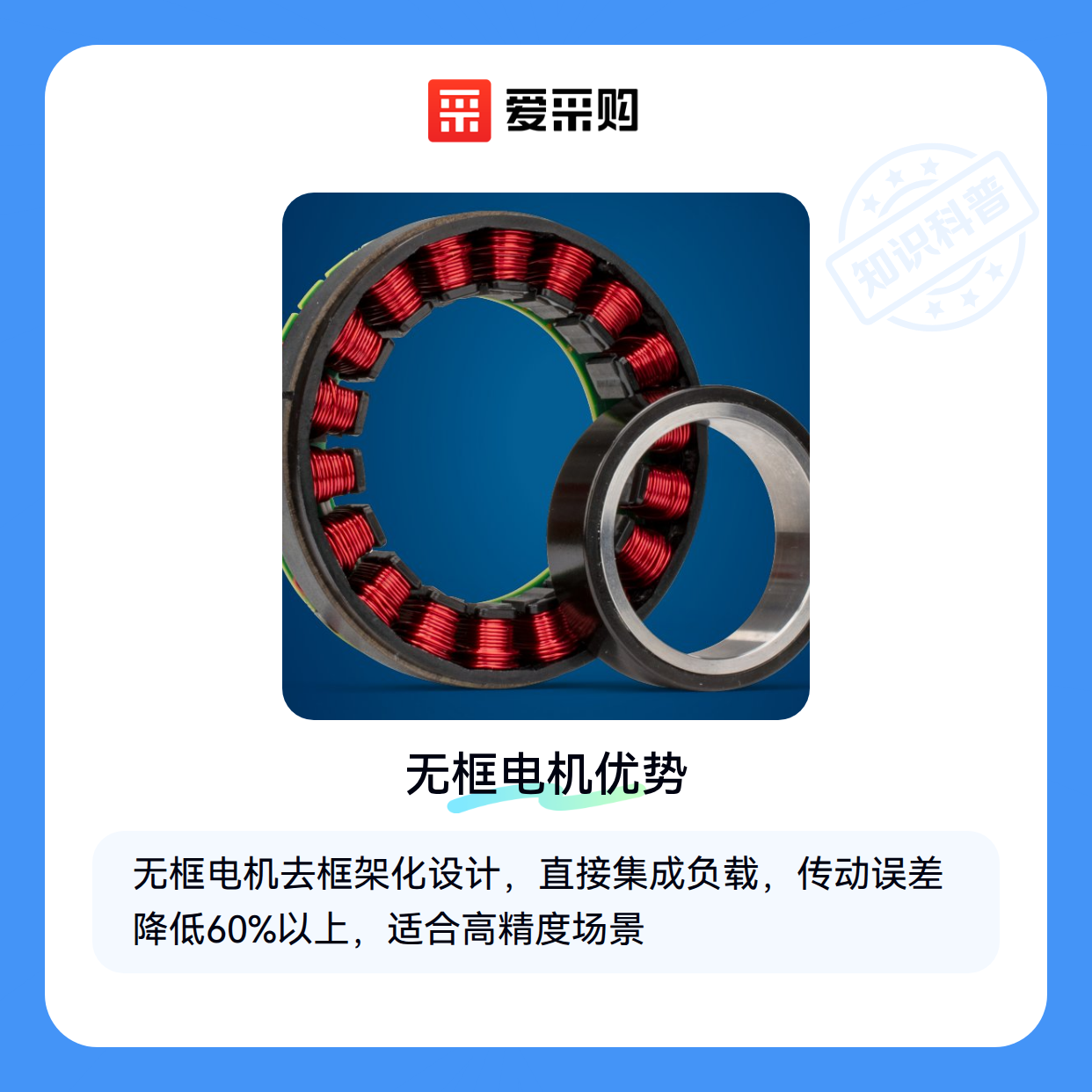

一、为什么精密设备越来越倾向无框设计

无框电机的核心优势在于“去框架化”：

• 直接集成：转子与负载直连，省去联轴器和减速机构，传动误差降低60%以上
• 空间优化：中空设计让出轴心位置，方便走线或穿过其他机械部件
• 动态响应：无齿槽效应的磁路设计，适合医疗机器人等高精度场景

医疗领域尤其典型——手术机械臂需要电机在直径40mm内输出5Nm扭矩，传统方案根本无法实现。这类场景下，医疗机器人无框电机通过高扭矩密度设计解决了问题。

⚡ 结论：需要毫米级定位或受限空间安装时，无框结构几乎是唯一选择。

二、力矩密度和散热设计的平衡之道

选型时最容易忽略的两个参数：

1. 持续转矩/峰值转矩比：

   • 比值低于1:3的电机，长时间高负荷运行会过热
   • STL低速大力矩电机通过优化磁路将比值做到1:4.5

2. 散热路径设计：

   • 无外壳导致散热面积减少，需依赖安装基板导热
   • 额定电流6A以上的型号必须配合散热器使用

⚠️ 误区：盲目追求高力矩密度而忽视散热，会导致电机寿命缩短30%以上。

⚡ 结论：连续作业场景下，散热能力比峰值参数更重要。

三、从空心杯到直驱，哪种方案最适合你的负载

无框电机的定制化需求最突出：

• 安装孔位需与设备结构匹配，非标设计占比超70%
• 中空孔径从10mm到150mm不等，影响绕组散热效率

替代方案的价值：

• 负载＜5kg的轻量化设备，力矩电机+减速机组合成本更低
• 转速＜500rpm的转台，直驱电机省去维护麻烦

⚡ 结论：负载特性决定基础方案，安装空间决定最终型号。

四、买完电机才发现还要配这些？

无框电机的“裸机”特性带来三大配套需求：

1. 驱动匹配：

   • 必须选用支持正弦波驱动的电机驱动器，方波驱动会导致转矩波动
   • 驱动器峰值电流需≥电机额定值的2倍

2. 反馈系统：

   • 17位以上编码器才能满足闭环控制需求
   • 内置编码器的型号要核对轴径兼容性

⚡ 结论：配套成本可能占整体预算的40%，提前规划避免被动。

五、安装时这个偏差会让寿命减半

无框电机对安装精度的苛刻要求常被低估：

• 同心度偏差：＞0.05mm会导致轴承异常磨损
• 导热界面：安装面需涂抹导热硅脂，空隙＞0.1mm需加铜垫片
• 动态平衡：高速应用（＞3000rpm）必须做动平衡测试

专用电机支架能解决80%的安装问题：

• L型底座允许±1°角度调整
• 碳钢材质导热系数优于铝合金

⚡ 结论：安装质量直接影响电机寿命，专业工装值得投入。

选无框电机本质是选系统集成方案——从伺服电机的兼容性到散热设计，每个环节都需要与设备整体匹配。先明确负载特性和空间限制，再倒推电机参数，才能避免“参数达标却装不进去”的尴尬。
