470 10v vt电容选型避坑指南：为什么参数相同效果却差很多？

当你在电路设计中遇到470 10v vt电容选型时，是否发现标称参数相同的电容实际效果却大相径庭？本文将揭示隐藏的关键选型要素，帮你避开性能不匹配的陷阱。

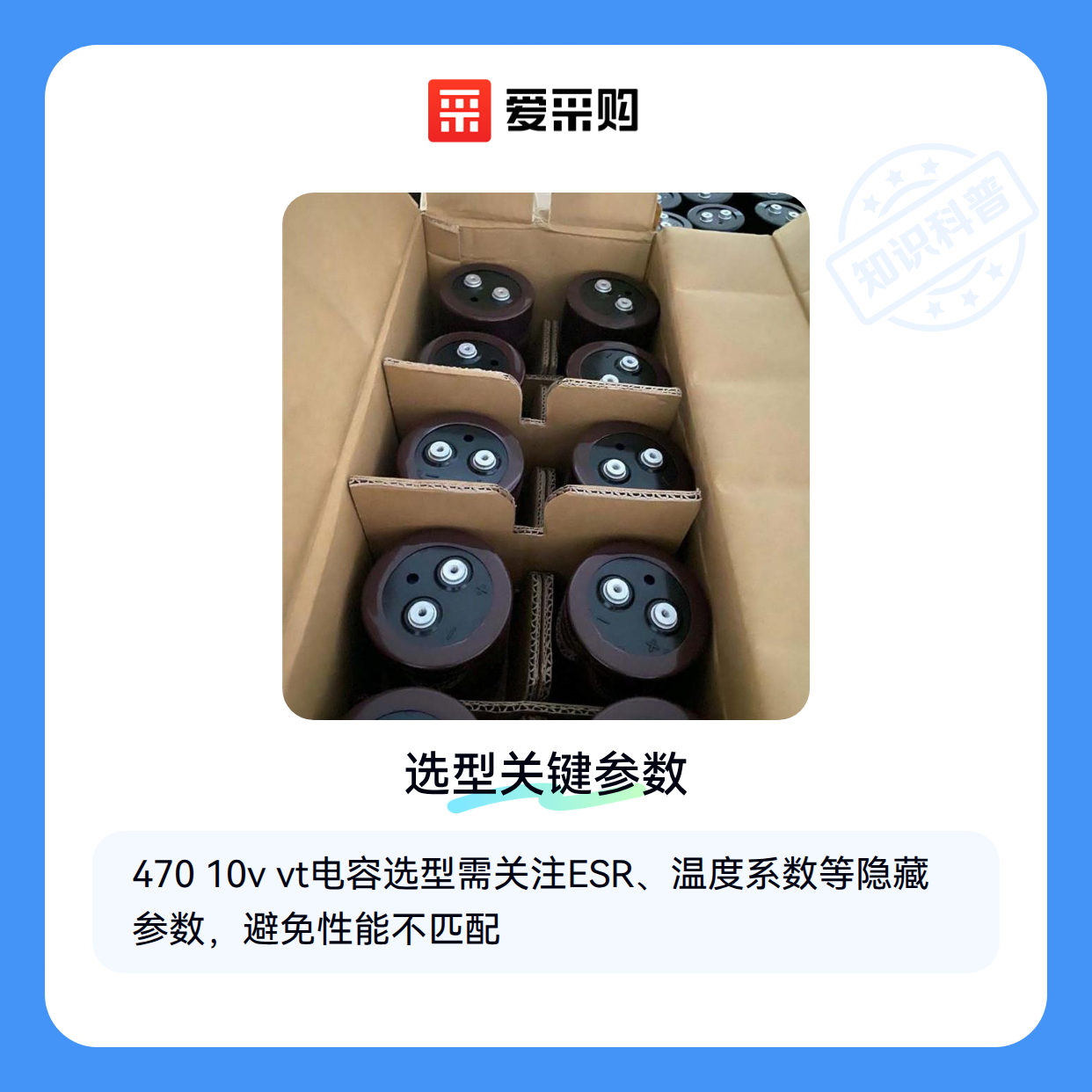

一、470uf/10V参数背后的工程真相

标称的470uf容量和10V耐压值只是电容的基础门槛，实际应用中还需关注：

• 等效串联电阻(ESR)：影响高频滤波效果的关键指标
• 温度系数：决定电容在极端环境下的稳定性
• 体积与引脚间距：直接关联PCB布局的灵活性

这些衍生参数往往不会显式标注在商品标题中，却是造成同规格电容性能差异的核心原因。

二、为什么vt系列更适合中低频电源场景？

vt系列电容采用特殊的电解液和阳极箔结构，使其在以下场景展现优势：

• 电源输入/输出滤波：对100kHz以下纹波的吸收效果明显优于普通铝电解电容
• 瞬态负载响应：能快速补偿电流突变导致的电压跌落

但这种结构也限制了它在高频场景的表现，当开关频率超过一定范围时，ESR会显著上升。

三、高频场景与空间受限时，470 10v vt电容如何替代？

当电路工作频率超过470 10v vt电容的有效响应范围，或PCB空间极度受限时，需考虑替代方案。高频场景下，电容的等效串联电阻(ESR)和自感效应会成为主要瓶颈，此时应优先关注高频电容的频率特性。

• 开关电源二次侧滤波：可选用金属化聚丙烯薄膜电容，其高频损耗更低
• 射频电路旁路：叠层陶瓷电容的紧凑尺寸和低ESR更占优势
• 空间受限设计：贴片钽电容在相同容量下体积更小，但需注意耐压余量

电源滤波场景的特殊性在于需要兼顾容量和频率响应。若470uf容量是硬性要求，塑壳螺栓型高频滤波电容通过多并联结构可同时满足大容量和低ESR需求，但会牺牲安装密度。对于紧凑型电源模块，选择低阻快充电解电容可能比单纯追求高频特性更实用。

替代方案的核心判断标准应基于实际工况：

1. 频率超过1MHz时，vt系列电解电容的阻抗上升明显，需转向专为高频优化的型号
2. 瞬时电流需求大的场景，钽电容的浪涌耐受能力可能成为短板
3. 高温环境下，普通贴片铝电解电容的寿命衰减更快

最后需验证替代方案在容值、耐压、温度系数等基础参数上是否真正等效，这需要结合具体电路特性来评估。

无论选择哪种替代方案，安装方式和散热条件都是后续必须考虑的配套问题，这直接关系到电容在实际工作中的可靠性表现。

四、为什么固定夹具和散热附件不容忽视？

当470 10v vt电容安装在高密度电路板上时，机械振动和散热不良可能导致性能下降甚至早期失效。

• 固定支架能防止电容引脚因振动疲劳断裂，尤其适合车载或工业振动环境
• 散热硅胶片可改善电容与散热器的热传导效率，降低高温导致的电解液蒸发风险
• 绝缘套管在高压场景下避免相邻元件短路，同时提供额外机械保护

选择配套附件时需匹配主设备的物理尺寸和工作环境。例如镀彩锌电容夹适合潮湿环境防腐蚀，而聚酰亚胺胶带更适应高温回流焊工艺。空间受限的SMT贴装场景可优先考虑超薄散热石墨片。

忽略配套的隐性成本往往高于附件本身：频繁更换电容的停机损失、散热不良导致的系统降额运行、振动引发的连带元件损坏等。建议根据安装密度和散热条件做必要性评估，尤其关注连续运行场景。

五、容易被忽视的焊接与放电操作风险

470 10v vt电容的铝壳封装对回流焊温度敏感，超过耐温上限会导致密封失效。实操中需注意：

1. 预热阶段控制升温速率避免热冲击
2. 峰值温度保持时间不超过规格书限值
3. 极性标记朝向必须与PCB丝印严格对应

维修时电容残余电荷可能造成电击危险。传统短路放电法易损伤电极，建议使用专用电容放电棒通过限流电阻缓慢释放能量。潮湿环境下操作前还应检查绝缘握柄完整性。

长期存放的电容使用前建议用耐压测试仪检查漏电流。若发现容量衰减超过20%或ESR明显增大，即使外观完好也应更换。

选择470 10v vt电容实质是平衡参数标称值、实际工况适配性和全生命周期可靠性。先明确应用场景中的关键需求（如振动强度、散热条件），再反向推导材质选型与配套方案，最后通过工艺控制规避实施风险，这种三维决策框架比单纯比较参数更有效。
