八角芯片在哪些情况下不能与其他芯片互换?

15小时前

八角芯片和其他芯片不能简单互换,关键要看功能、封装和应用场景是否匹配。比如磁角位置传感器和电源芯片虽然都是8脚封装,但用途完全不同。

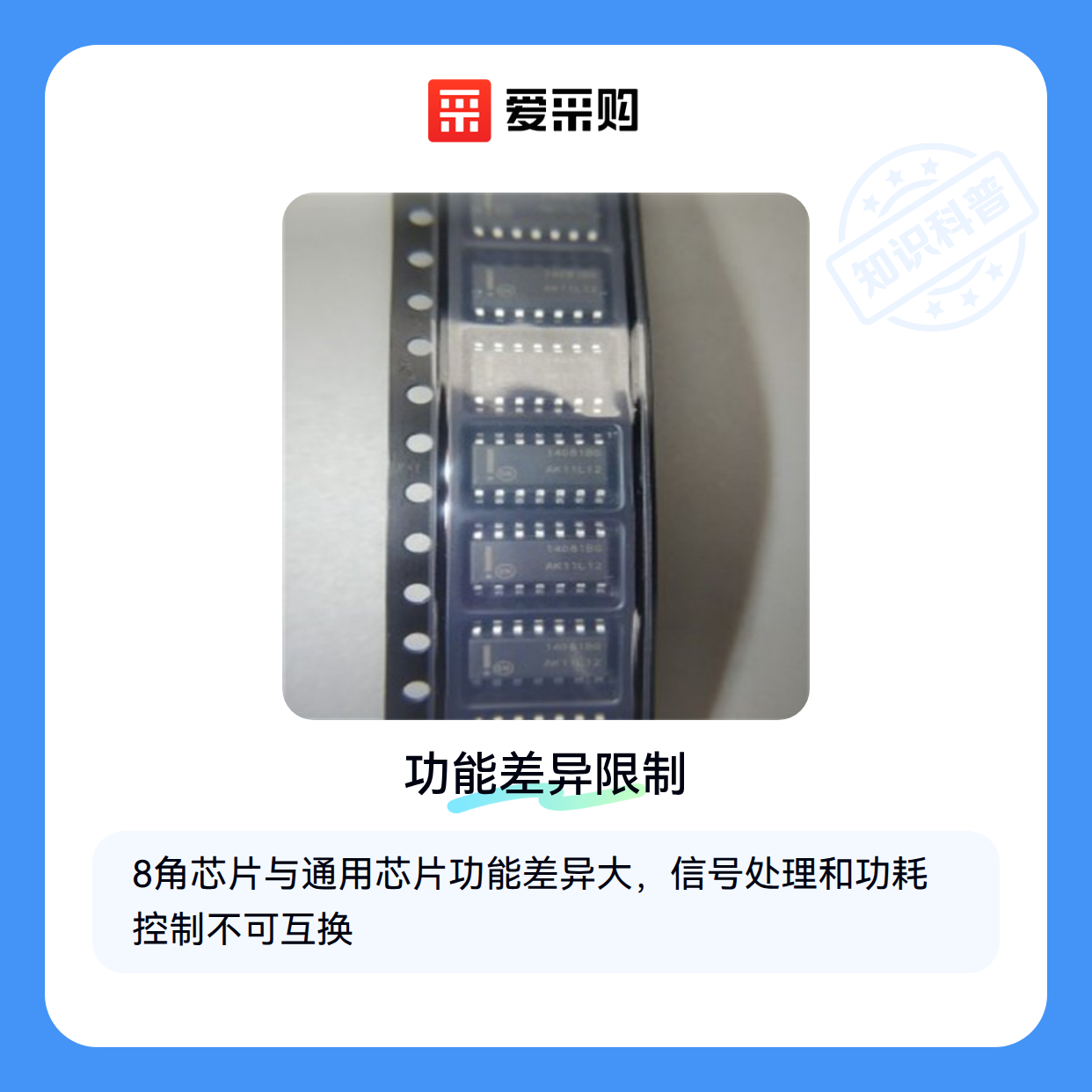

一、为什么八角芯片的功能特性可能限制替代选择?

八角芯片与其他类型芯片在功能上的差异主要体现在信号处理能力和功耗控制上。例如,8脚运放通常设计用于特定的信号放大或滤波任务,其内部电路结构决定了它无法直接替代通用逻辑芯片或电源管理IC。

  • 信号处理精度:精密运放芯片对输入信号的响应速度和噪声抑制有严格要求,而普通逻辑芯片可能无法满足这些需求。
  • 功耗特性:低噪声运放通常优化了静态电流,适合电池供电场景,这与高驱动能力的电源芯片形成明显对比。

实际应用中,若强行用TSSOP-8封装的逻辑门替代8脚运放,可能导致信号失真或系统不稳定。这种功能差异在工业控制或音频处理等对信号质量要求较高的场景尤为明显。

判断功能是否匹配时,建议先明确核心需求:是需要精密信号处理(如传感器接口)、高速逻辑切换,还是电源转换?这些需求直接决定了能否跨类型替代。

二、八角芯片的封装形式如何成为替代障碍?

八角芯片的封装差异不仅影响安装方式,还可能限制散热和电气性能。常见的SOP-8和DIP-8虽然引脚数相同,但实际互换性受多重因素制约:

  • 引脚间距:贴片式SOP-8与直插式DIP-8的焊盘布局完全不同,直接替换需要重新设计PCB。
  • 散热能力:功率型8脚驱动IC往往采用带散热焊盘的QFN-8封装,这与标准SOP-8的热特性差异显著。

物理限制在紧凑型设备中更为突出。例如,当空间高度受限时,直插8脚芯片可能无法替换贴片封装;而高频应用中,SOP-8的引线电感又可能比QFN-8更影响信号完整性。

评估封装兼容性时,需同时考虑安装方式、散热需求和信号频率。即使功能相似,物理接口的差异也可能让替代方案变得不切实际。

三、哪些场景必须坚持使用特定类型的八角芯片?

特定应用场景会放大八角芯片的不可替代性。以下是三类典型情况:

  • 高精度测量:8脚传感器接口芯片通常集成专用校准电路,通用运放无法复现其温度稳定性。
  • 实时控制:8脚单片机内置的定时器和PWM模块,是普通逻辑芯片难以模拟的。
  • 恶劣环境:工业级8脚驱动IC的防护等级,远超消费类同封装芯片。

在音频设备中,低噪声运放的THD(总谐波失真)参数直接决定音质,此时用普通8脚逻辑芯片替代会导致性能严重下降。类似地,汽车电子中使用的8脚芯片往往需要特殊认证,常规商用型号无法满足可靠性要求。

选择时需评估场景的关键需求:是更看重处理精度、实时响应,还是环境适应性?这些维度上的差异往往比封装和引脚数更具决定性。

四、配套工具如何限制八角芯片的替代性

八角芯片的替代性不仅取决于芯片本身的功能和封装,配套工具也是关键限制因素。例如,烧录器和测试座的接口设计通常针对特定封装类型,若目标芯片的引脚布局与八角芯片不兼容,即使功能相似也无法直接替代。 实际使用中,PLCC32测试座无法适配八角芯片的封装尺寸,而通用芯片编程器若缺乏对应驱动支持,也会导致烧录失败。

物理适配性问题同样不可忽视:

  • 测试座和烧录座的弹簧探针间距必须与八角芯片的引脚间距精确匹配,否则可能接触不良
  • 防静电IC起拔器等工具若设计为其他封装类型(如QFP),强行操作可能损坏八角芯片的引脚

评估配套工具时,需重点检查三点:

  1. 物理接口是否支持八角芯片的8引脚DIP或SOP封装
  2. 软件驱动是否包含目标芯片的协议配置
  3. 防静电措施(如防静电镊子、腕带)是否满足敏感元件操作要求

五、判断八角芯片适用性的四个维度

综合前文分析,判断八角芯片能否被替代需从四个维度交叉验证:

  • 功能需求:是否依赖八角芯片特有的电压调节或信号处理特性
  • 封装兼容性:PCB焊盘布局是否允许其他封装形式
  • 场景适配性:高温/震动环境是否必须使用八角芯片的加固设计
  • 工具链完整性:现有烧录、测试工具是否支持目标替代型号

当出现以下情况时,八角芯片通常不可替代: • 系统设计中明确要求使用8引脚DIP封装 • 配套PLC设备仅提供八角芯片的专用插槽 • 量产线已配置专用耐高温IC芯片托盘SOP22烧录座

最终决策应优先保障系统稳定性:功能相近的替代方案若需改造PCB或更换整套工具链,其隐性成本和风险往往超过直接采用八角芯片。
