电桥选型：从阻抗范围到测试频率的完整考量

电桥作为精密测量工具，选型不当可能导致测试结果偏差——无论是测量电子元件的阻抗特性，还是检测电缆故障点，都需要匹配不同精度和频率范围的电桥。选对型号，测试数据才可靠；选错型号，可能连基本参数都测不准。

一、电桥测量原理与行业应用现状

电桥的核心价值在于精准测量电子元件的阻抗参数（电阻、电容、电感），这些数据直接影响电路设计、质量检测和故障诊断。当前主流应用集中在三大场景：

• 元器件生产：需要高频LCR数字电桥检测贴片电容/电感的频率特性
• 电力维护：用高压电桥定位电缆绝缘破损点
• 实验室研发：依赖精密LCR测试仪分析材料介电常数

手持式型号适合现场快速检测，而带图形扫描功能的台式机更适合研发阶段的参数分析。例如生产线上检测电感器时，测试频率必须覆盖元件实际工作频段，否则测量值会严重偏离真实工况。

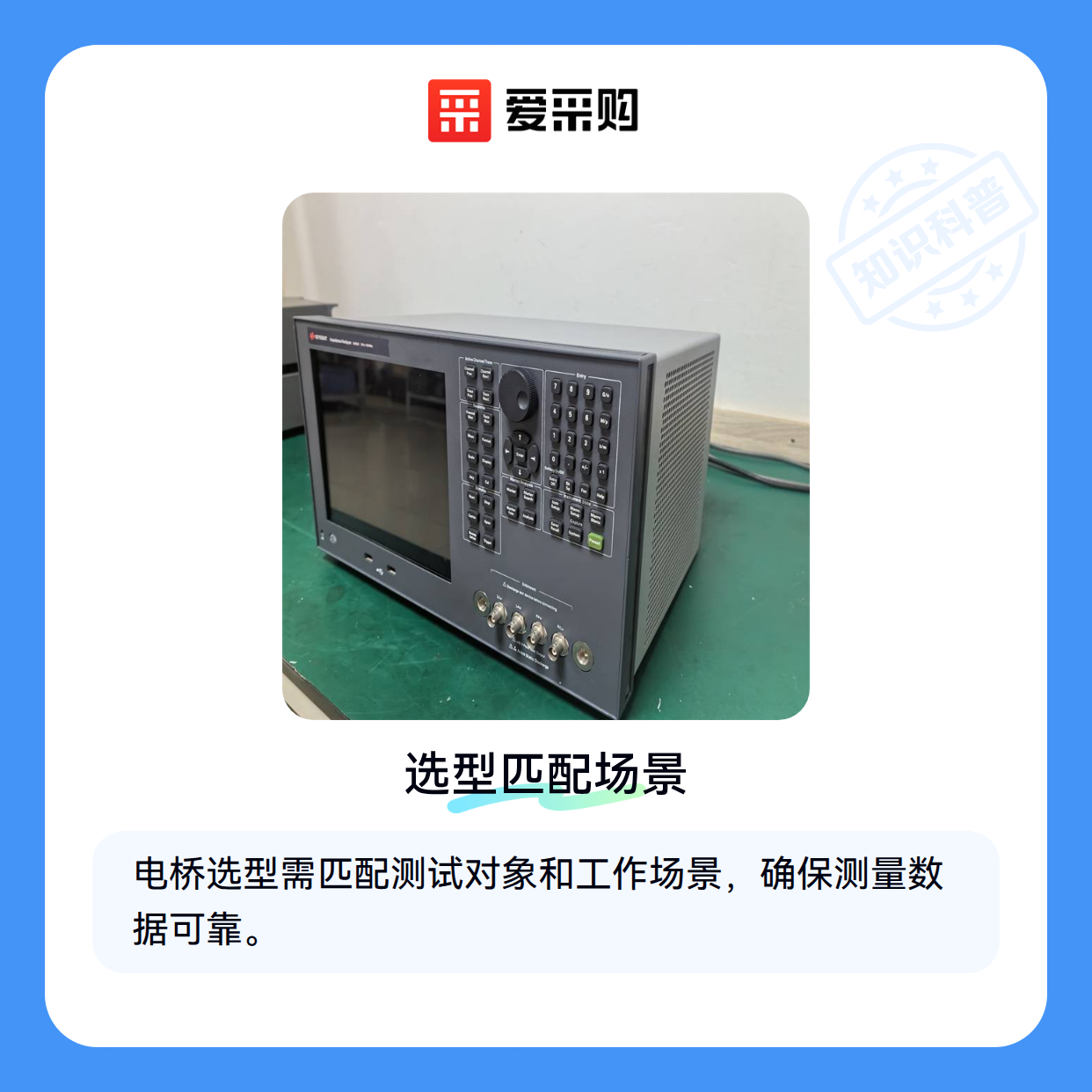

结论：先明确测试对象和工作场景，再匹配电桥类型和频率范围。🔍

二、电桥类型与测量精度影响因素

从原理上可分为三类典型结构：

1. 惠斯通电桥：经典直流电阻测量，适合0.1Ω-1MΩ中阻值范围
2. 交流阻抗电桥：通过平衡条件计算L/C/R，需关注信号源纯度
3. 数字电桥：自动平衡技术+数字信号处理，精度可达0.05%

影响测量精度的三大关键因素：

• 测试频率：1kHz适合普通电容，MHz级需专用高频电桥
• 信号电平：大容量电解电容需0.3-1Vrms避免极化误差
• 接触电阻：四端开尔文连接可消除引线电阻影响

结论：高频测量选自动平衡架构，微弱信号需锁相放大技术。📊

三、如何根据测试需求选择电桥型号？

通过对比表格看典型场景的匹配方案：

重点方案解析：

• LCR电桥：TH2826系列支持5MHz压电陶瓷测试，内置10档分选功能，适合磁性元件批量检测
• 高压定位：FLDQF-3A采用PSK技术，抗干扰能力比传统脉冲法提升3倍

结论：产线求速度，研发要精度，电力重安全。⚖️

四、电桥使用需要哪些配套设备？

采购主机只是开始，这些配套常被忽视但至关重要：

1. 电桥校准设备：每月需用精密电阻和标准电容校准一次
2. 测试夹具：16048A型镀金夹具可减少接触电阻带来的误差
3. 开尔文测试线：四端屏蔽线能避免电磁干扰影响高频测量

结论：配套质量直接影响测量重复性。🔧

五、电桥日常使用与维护的关键点

实操中这些细节容易踩坑：

• 预热时间：精密电桥需通电30分钟达到热平衡
• 接地处理：测试高频元件时必须连接大地线
• 标准件保存：标准电感和标准电容需避光防潮
• 固件升级：新型号支持通过USB更新测量算法

结论：定期校准+规范操作=数据长期可靠。🛠️

选电桥本质是选测量体系——从主机精度、配套完整性到操作规范，每个环节都影响最终结果。建议先明确测试对象参数范围（如阻抗值、工作频率），再评估电桥的测量不确定度是否满足需求。对于复杂场景，LCR电桥的列表扫描功能可能比单一频率测试更有价值。
