橡胶挠性接头选型：法兰式、卡箍式还是丝扣式？

管道系统中看似不起眼的橡胶挠性接头，其实是决定系统稳定性和寿命的关键部件。选错连接方式可能导致频繁泄漏、震动传递或过早老化，而正确的选型能让管道系统安静平稳运行多年。

一、为什么管道系统离不开橡胶挠性接头？

橡胶挠性接头的核心价值在于同时解决三个管道系统常见问题：

• 减震降噪：吸收水泵、压缩机等设备产生的振动，避免传递到整个管道网络
• 位移补偿：适应管道热胀冷缩或地基沉降带来的位移，防止法兰连接处受力开裂
• 安装纠偏：补偿管道对中误差，降低安装精度要求

特别是在消防、给排水和工业管道中，橡胶挠性接头的弹性变形能力是刚性连接无法替代的。以常见的国标碳钢法兰橡胶接头为例，其内部多层帘布结构和钢丝增强层提供了足够的承压能力，而橡胶本体则保证了柔韧性。

二、法兰式、卡箍式、丝扣式：三种连接方式的本质区别

连接方式直接决定接头的适用场景和安装维护成本：

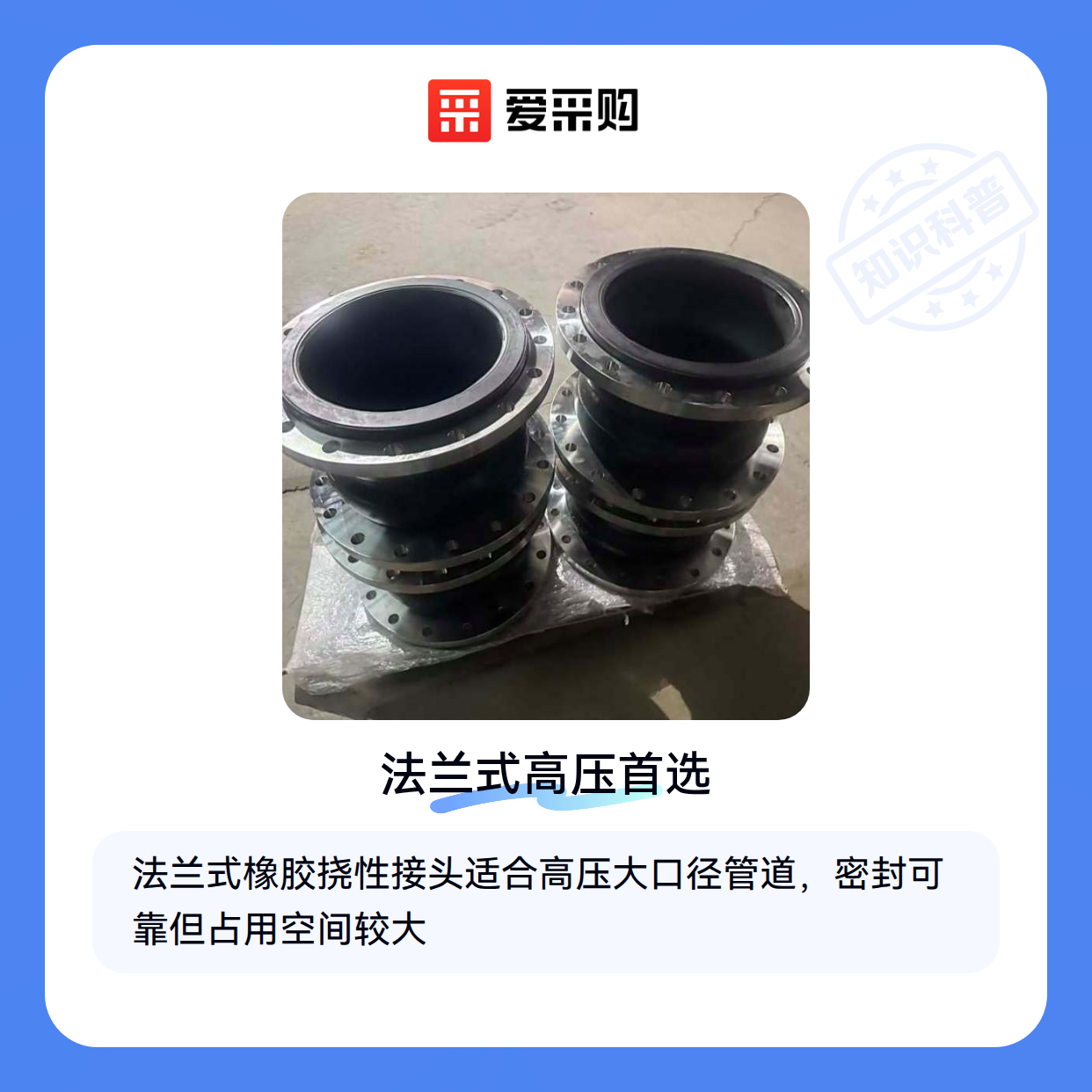

1. 法兰式橡胶挠性接头：通过螺栓紧固法兰连接，适合DN50以上管道，承压可达16MPa。优点是密封可靠、便于拆卸，但需要配对法兰且占用空间较大
2. 卡箍式橡胶挠性接头：用环形卡箍压紧接头两端，适合空间受限的小口径管道。安装快捷但承压一般不超过1.6MPa
3. 丝扣橡胶挠性接头：通过螺纹直接连接，主要用于DN50以下的低压水管。成本最低但密封性较差，不适合频繁拆卸的场合

压力等级是重要分水岭——低于1.6MPa可考虑卡箍或丝扣式，高于2.5MPa必须用法兰连接。

三、根据管道介质和压力，匹配最适合的连接方式

选型需要综合介质特性、工作压力和预算三个维度：

腐蚀性介质场景
化工管道输送酸碱液体时，应选择耐酸碱橡胶挠性接头：

• 内衬采用氯丁橡胶或氟橡胶
• 法兰需做防腐处理（如衬四氟）
• 避免使用金属丝增强的普通接头

高压高温场景
锅炉房、蒸汽管道需要耐高压橡胶挠性接头：

• 选用加厚球体和多层钢丝骨架
• 法兰材质至少为碳钢，优选不锈钢
• 工作温度超过80℃时需特殊橡胶配方

预算有限的水泵连接
普通给排水系统可选用经济型单球橡胶挠性接头：

• 法兰采用Q235碳钢即可
• 天然橡胶本体满足常温水质要求
• 注意核对水泵的震动频率是否匹配接头刚度

四、安装橡胶挠性接头，别忘了这些关键配件

接头本身只是解决方案的一部分，配套件的质量同样重要：

• 法兰：必须与接头法兰匹配的材质和压力等级，常见错误是用低压法兰配高压接头
• 密封垫片：根据介质选择橡胶、石墨或金属缠绕垫片，厚度建议3-5mm
• 螺栓：长度要能完全穿过法兰并露出2-3个螺距，避免短螺栓导致密封不严

五、橡胶挠性接头寿命短？可能是支架没装对

超过60%的早期失效案例与不当支撑有关：

• 接头两侧2倍管径范围内必须设置管道固定支座，避免接头承受管道重量
• 水平管道推荐使用碳钢导向支架，限制横向位移但允许轴向伸缩
• 立管安装时，下方应设承重支架，接头只承担补偿功能

特别提醒：接头处于拉伸状态安装是大忌，正确做法是在自然长度基础上预压缩5-10mm。

橡胶挠性接头的选型本质上是平衡压力、介质和成本的决策。对于震动强烈的高压管道，法兰式橡胶挠性接头配合不锈钢法兰是最稳妥的方案；当需要应对复杂化学介质时，则要优先考虑橡胶材质和衬层工艺。如果预算允许，配套的金属波纹补偿器可以作为位移补偿的补充方案。
